RF-DYNAM Pro - Equivalent Loads

Moduł dodatkowy RF-DYNAM Pro - Equivalent Loads jest rozszerzeniem modułu dodatkowego RF-DYNAM Pro - Natural Vibrations do analizy obciążeń statycznych z wykorzystaniem multimodalnej analizy spektrum odpowiedzi. Umożliwia przeprowadzanie analiz sejsmicznych przy użyciu zgodnych z normami lub zdefiniowanych przez użytkownika spektrów odpowiedzi w celu wygenerowania równoważnych sił statycznych.

Moduł dodatkowy obsługuje wiele międzynarodowych norm i oferuje rozbudowane funkcje do analizy i dokumentacji oddziaływań sejsmicznych na konstrukcje.

Rozszerzenie modułu RF-DYNAM Pro - Natural Vibrations o analizę obciążeń statycznych z wykorzystaniem multimodalnej analizy spektrum odpowiedzi

Ogółem: 5

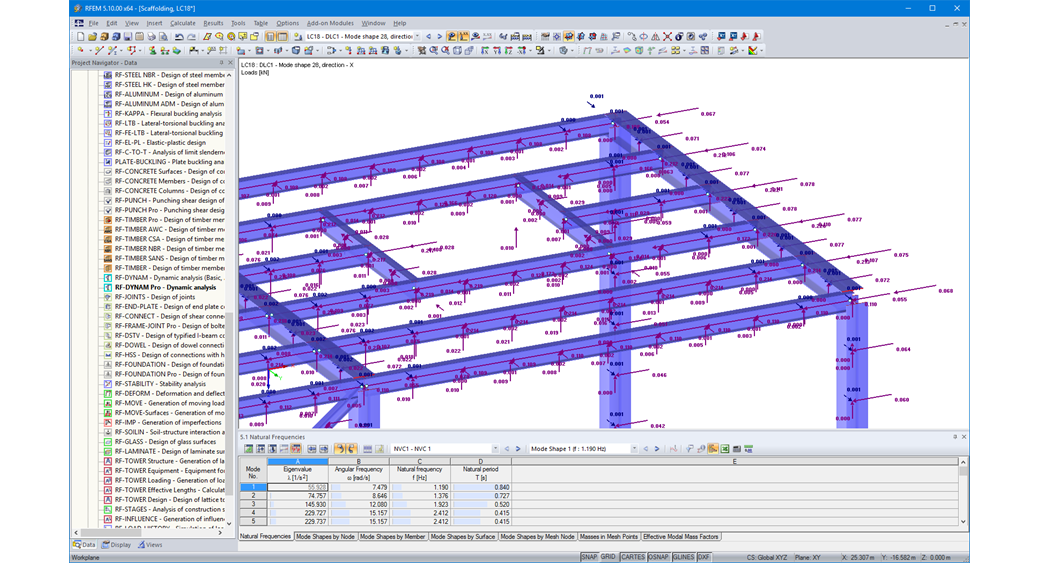

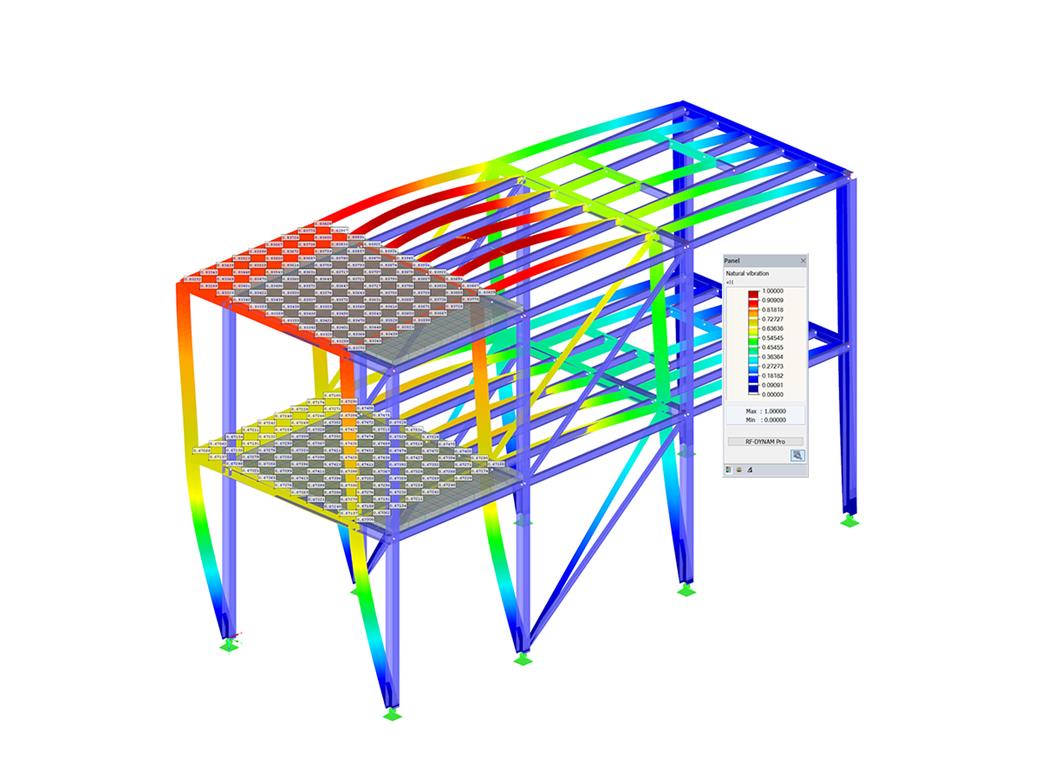

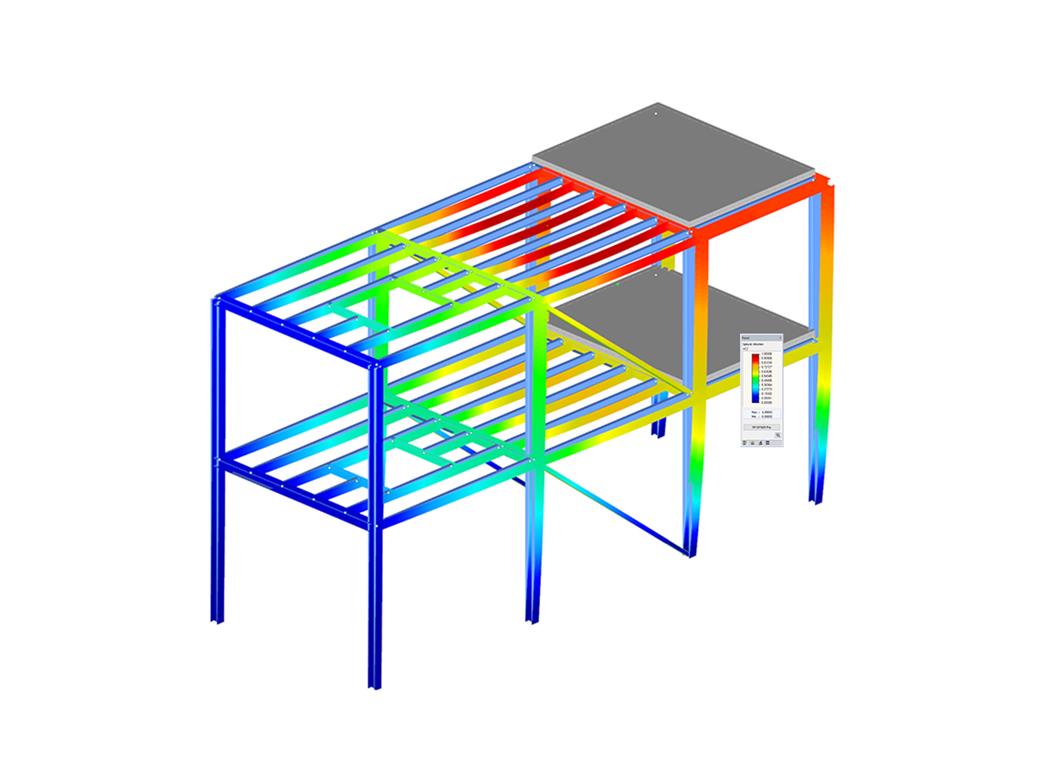

moduł dodatkowy RF-/DYNAM Pro - Equivalent Loads dla RFEM/RSTAB | Generowanie zastępczych obciążeń sejsmicznych

Analiza spektrum odpowiedzi w RFEM zgodnie z ASCE 7-16

Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten

Funkcje

Widma odpowiedzi zgodnie z różnymi normami
Wprowadzono następujące normy:
- EN 1998-1:2010 + A1:2013 (Unia Europejska)
- DIN 4149:1981-04 (Niemcy)
- DIN 4149:2005-04 (Niemcy)
- IBC 2000 (USA)
- IBC 2009-ASCE/SEI 7-05 (USA)
- IBC 2012/15 - ASCE/SEI 7-10 (USA)
- IBC 2018 - ASCE/SEI 7-16 (USA)
- ÖNORM B 4015:2007-02 (Austria)
- NTC 2018 (Włochy)
- NCSE-02 (Hiszpania)
- SIA 261/1:2003 (Szwajcaria)
- SIA 261/1:2014 (Szwajcaria)
- SIA 261/1:2020 (Szwajcaria)
- O.G. 23089 + OG 23390 (Turcja)
- SANS 10160-4 2010 (Republika Południowej Afryki)
- SBC 301:2007 (Arabia Saudyjska)
- GB 50011-2001 (Chiny)
- GB 50011 - 2010 (Chiny)
- NBC 2015 (Kanada)
- DTR BC 2-48 (Algieria)
- DTR RPA99 (Algieria)
- CFE Sismo 08 (Meksyk)
- CIRSOC 103 (Argentyna)
- NSR - 10 (Kolumbia)
- IS 1893:2002 (Indie)
- AS1170.4 (Australia)
- NCh 433 1996 (Chile)
Dostępne są następujące załączniki krajowe do EN 1998-1:
- DIN EN 1998-1/NA:2011-01 (Niemcy)
- ÖNORM EN 1991-1-1:2011-09 (Austria)
- NBN-ENV 1998-1-1: 2002 NAD-E/N/F (Belgia)
- ČSN EN 1998-1/NA:2007 (Republika Czeska)
- NF EN 1998-1-1/NA: 2014-09 (Francja)
- UNI-EN 1991-1-1/NA:2007 (Włochy)
- NP EN 1998-1/NA:2009 (Portugalia)
- SR EN 1998-1/NA:2004 (Rumunia)
- STN EN 1998-1/NA:2008 (Słowacja)
- SIST EN 1998-1: 2005/A101:2006 (Słowenia)
- CYS EN 1998-1/NA:2004 (Cypr)
- NA do BS EN 1998-1:2004:2008 (Wielka Brytania)
- NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norwegia)
Spektrum odpowiedzi zdefiniowane przez użytkownika
Możliwość zadania kierunkowego spektrum odpowiedzi
Odpowiednie kształty drgań dla spektrum odpowiedzi można wybrać ręcznie lub automatycznie (można zastosować regułę 5% z EC 8)
Wygenerowane równoważne obciążenia statyczne są eksportowane do osobnych przypadków obciążeń dla każdego kierunku oraz przypadku drgań własnych
Kombinacje wyników według superpozycji modalnej (reguła SRSS i CQC) i superpozycji kierunków (reguła SRSS lub 100%/30%)
Wyniki z zachowanym znakiem oparte na dominującej postaci drgań własnych mogą być wyświetlane

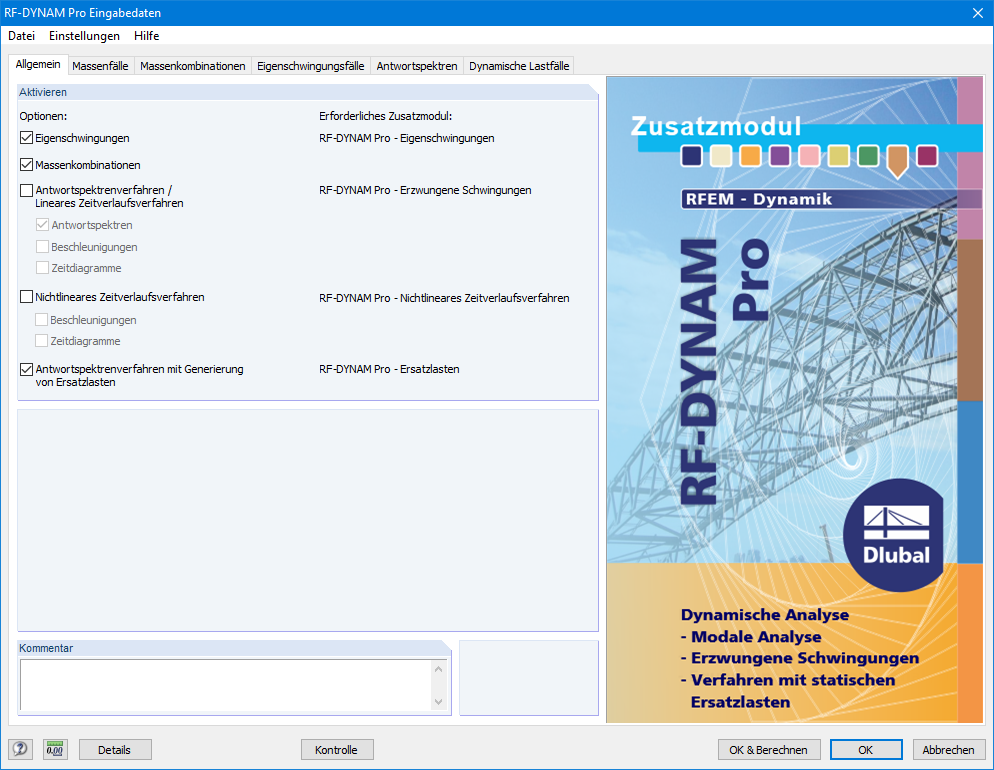

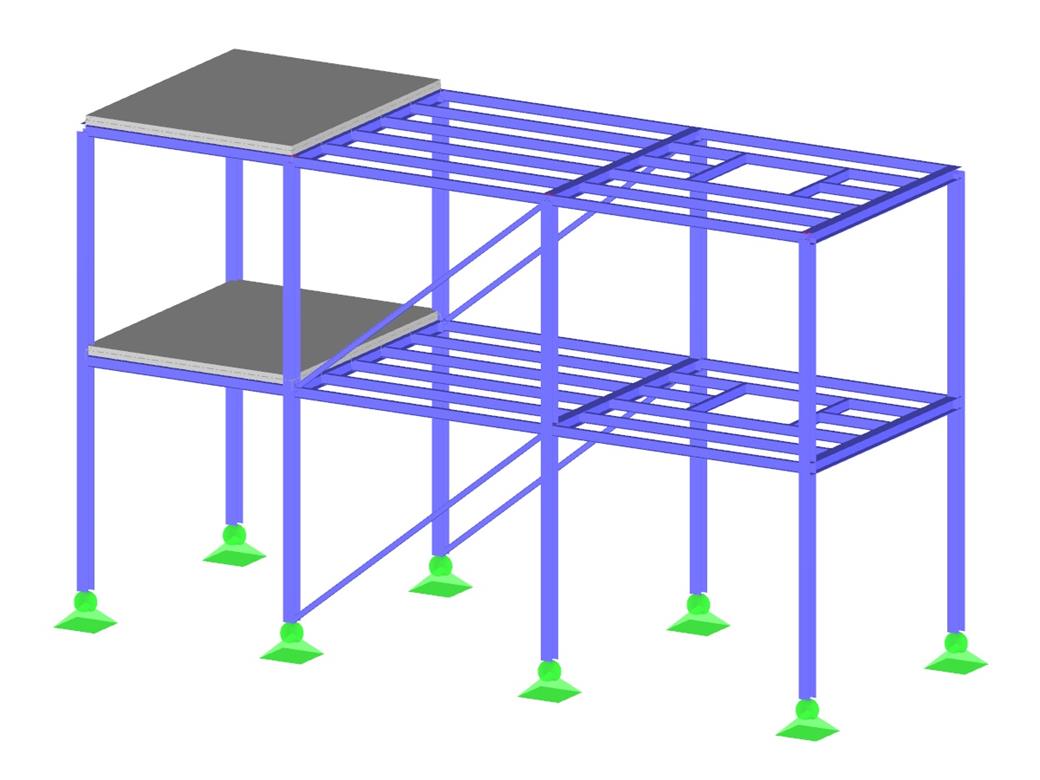

RF-/DYNAM Pro - Equivalent Loads | Wprowadzanie danych

Program proponuje zgodnie z regułami parametry wejściowe odpowiednie dla wybranych norm. Ponadto istnieje możliwość ręcznego wprowadzenia spektrów odpowiedzi. Przypadki obciążeń dynamicznych definiują kierunek efektów spektrum odpowiedzi i wartości własnych konstrukcji, które są istotne dla analizy.

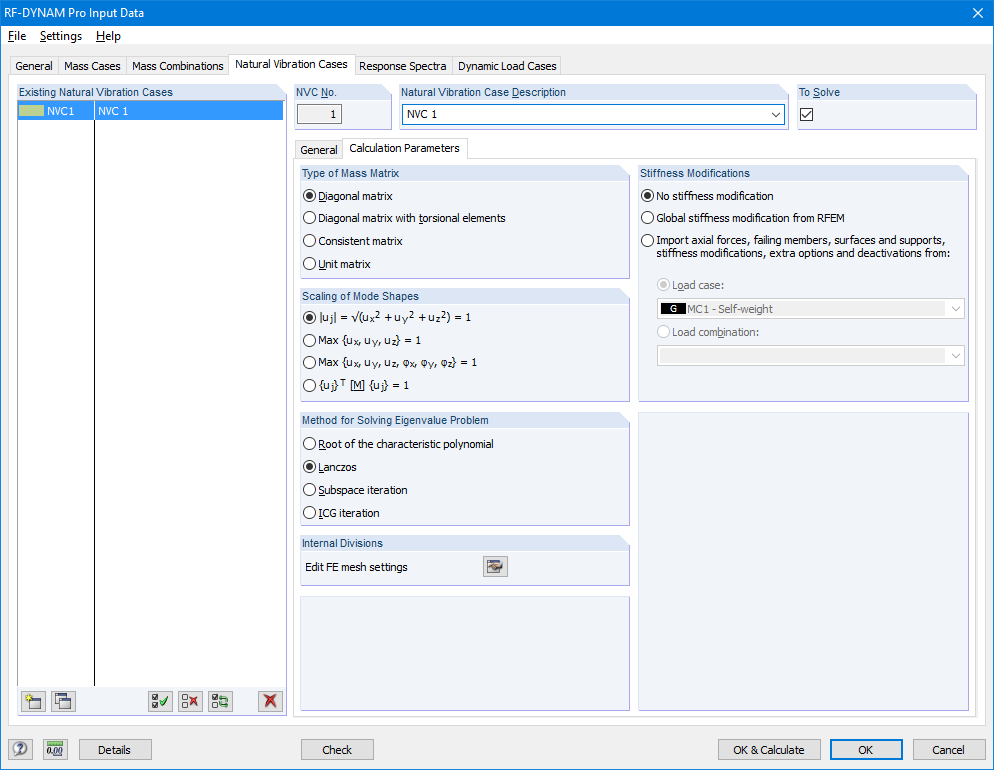

RF-/DYNAM Pro - Equivalent Loads | Obliczenia

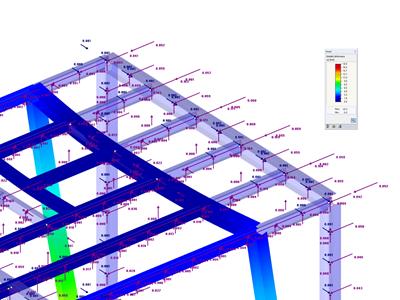

Równoważne obciążenia statyczne generowane są oddzielnie dla każdej miarodajnej postaci drgań własnych oraz kierunku wzbudzenia. Obciążenia są eksportowane do statycznych przypadków obciążeń, a liniowa analiza statyczna wykonywana jest w programie RFEM/RSTAB.

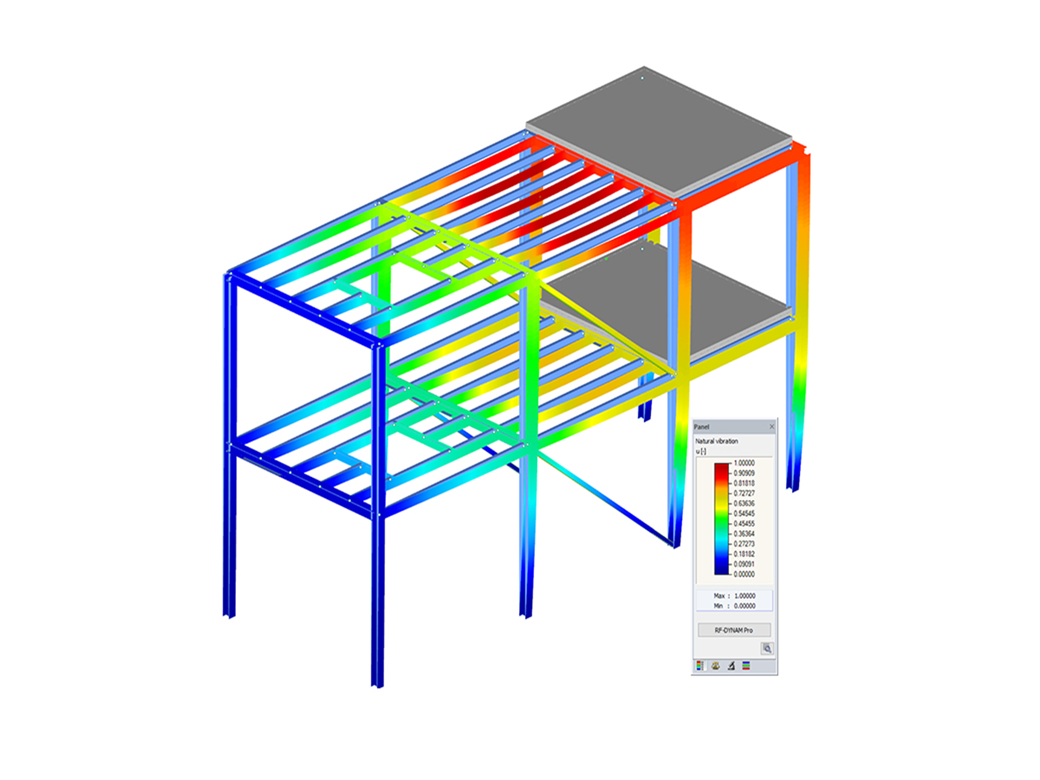

RF-/DYNAM Pro - Equivalent Loads | Wyniki

Analiza obciążeń zastępczych generuje przypadki obciążeń i kombinacje wyników. Przypadki obciążeń zawierają wygenerowane obciążenia zastępcze, które są następnie sumowane w kombinacjach wyników. Po pierwsze, przypadki obciążeń są nakładane z regułą SRSS lub CQC. Wyniki z określonym zwrotem mogą być wyświetlane w oparciu kształt dominującej postaci drgań własnych

Następnie składowe kierunkowe oddziaływań sejsmicznych są łączone z regułą SRSS lub regułą 100%/30%.

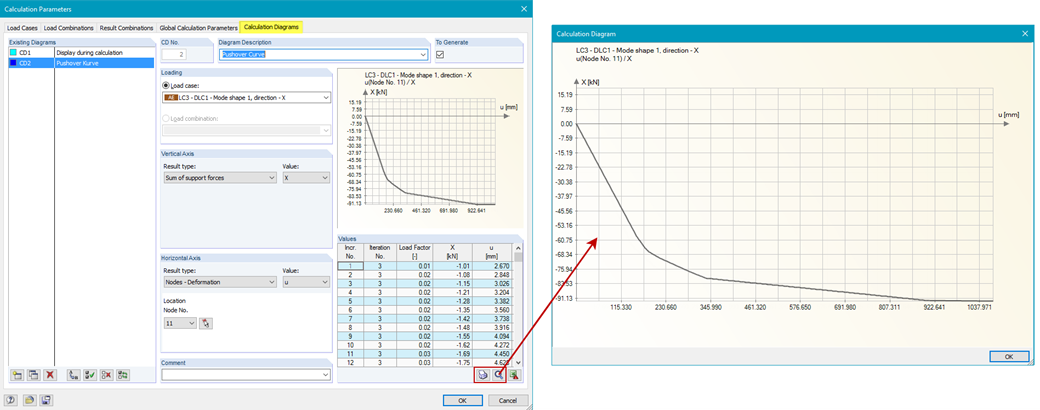

Wyświetlanie krzywej pushover na wykresach obliczeniowych w RF-DYNAM Pro

Analiza pushover w RFEM

W programie RFEM można definiować krzywe pushover (zwane również krzywymi nośności) i eksportować je do programu Excel.

Moduł dodatkowy RF-DYNAM Pro-Equivalent Loads umożliwia automatyczne generowanie rozkładu obciążenia zgodnie z postacią drgań własnych i eksportowanie go do programu RFEM jako przypadek obciążenia.
