Módulo adicional para o RFEM 5
RF-STEEL SANS

• Dimensionamento de barras e barras contínuas para tração, compressão, flexão, corte, torção e esforços internos combinados
• Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
• Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
• Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
• Possibilidade de aplicação de um apoio lateral discreto para vigas e barras contínuas
• Classificação automática de secções
• Verificação do estado limite de utilização (flecha)
• Otimização de secções.
• Grande variedade de perfis disponíveis, tais como perfis em I laminados; secções em U; secções em T; ângulos; secções ocas retangulares e circulares; barras redondas; secções simétricas e assimétricas, paramétricas em I, T e cantoneiras; cantoneiras duplas
• Tabelas de entrada e saída bem organizadas
• Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
• Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
• Tabelas de resultados para esbeltezas de barras e esforços internos determinantes
• Lista de peças com dados de peso e volume
• Integração perfeita no RFEM/RSTAB

A primeira tabela de resultados mostra a relação de cálculo máxima com a respetiva verificação para cada caso de carga (combinação de cargas/combinação de resultados) dimensionado.

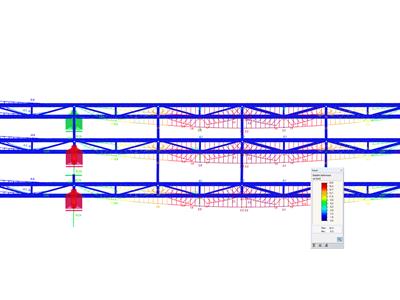

Nas seguintes janelas de resultados, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. É possível representar todos os resultados intermédios ao longo da barra em qualquer posição. Desta maneira, é possível ter a perceção exata de como o módulo efetua as verificações individuais.

Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
