Módulo adicional para RFEM 5
RF-STEEL SANS

• Cálculo de barras y conjuntos de barras para tracción, compresión, flexión, cortante, torsión y esfuerzos internos combinados
• Análisis de estabilidad de pandeo, pandeo torsional y pandeo flexotorsional
• Determinación automática de cargas críticas de pandeo y momentos críticos de pandeo para aplicaciones de carga generales y condiciones de apoyo por medio de un programa especial de análisis por elementos finitos (análisis de valores propios) integrado en el módulo
• Cálculo analítico alternativo del momento crítico de pandeo para situaciones estándar
• Aplicación opcional de apoyos laterales discretos a vigas y barras continuas
• Clasificación automática de secciones
• Cálculo del estado límite de servicio (flecha)
• Optimización de la sección.
• Una amplia gama de secciones disponibles, como secciones laminadas en I; secciones en U; secciones en T; ángulos; secciones huecas rectangulares y circulares; barras redondas; secciones simétricas y asimétricas, paramétricas en I, T y angulares; ángulos dobles
• Ventanas de entrada y resultados claramente dispuestas
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones, posición x o por caso de carga, carga y combinación de resultados
• Tablas de resultados de esbeltez de barras y esfuerzos internos determinantes
• Lista de piezas con especificaciones de peso y sólido
• Perfecta integración en RFEM/RSTAB

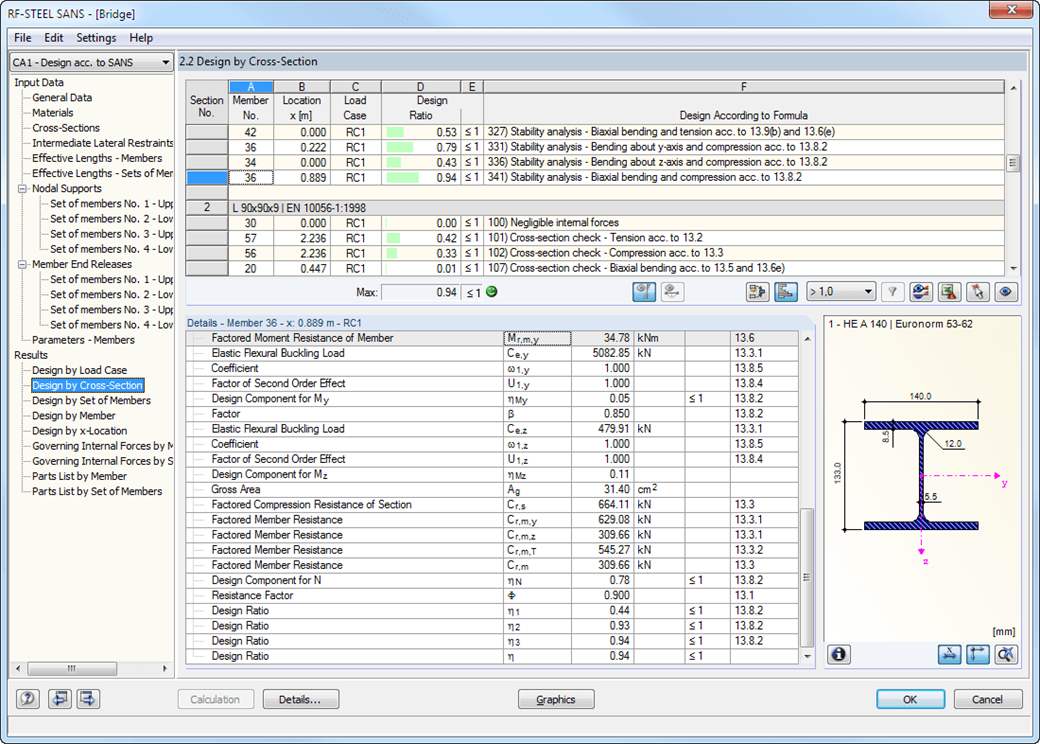

En la primera tabla de resultados se obtiene el grado máximo de utilización con la verificación correspondiente para cada caso de carga dimensionado (combinación de cargas / combinación de resultados).

En las demás tablas de resultados, todos los resultados detallados se enumeran temáticamente en menús de árbol expandibles. Todos los resultados intermedios a lo largo de las barras se pueden leer en cualquier punto. De este modo, se puede seguir exactamente cómo realiza el módulo las verificaciones individuales.

Todos los datos del módulo son parte del protocolo de impresión de RFEM/RSTAB. El contenido del protocolo y la profundidad deseada de salida para las verificaciones individuales se pueden seleccionar específicamente.
