modulo aggiuntivo RFEM 5
RF-STEEL SANS

• Progettazione di aste e set di aste per trazione, compressione, flessione, taglio, torsione e forze interne combinate
• Analisi di stabilità di instabilità, instabilità torsionale e flesso-torsionale
• Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
• Calcolo analitico alternativo del momento critico di instabilità per situazioni standard

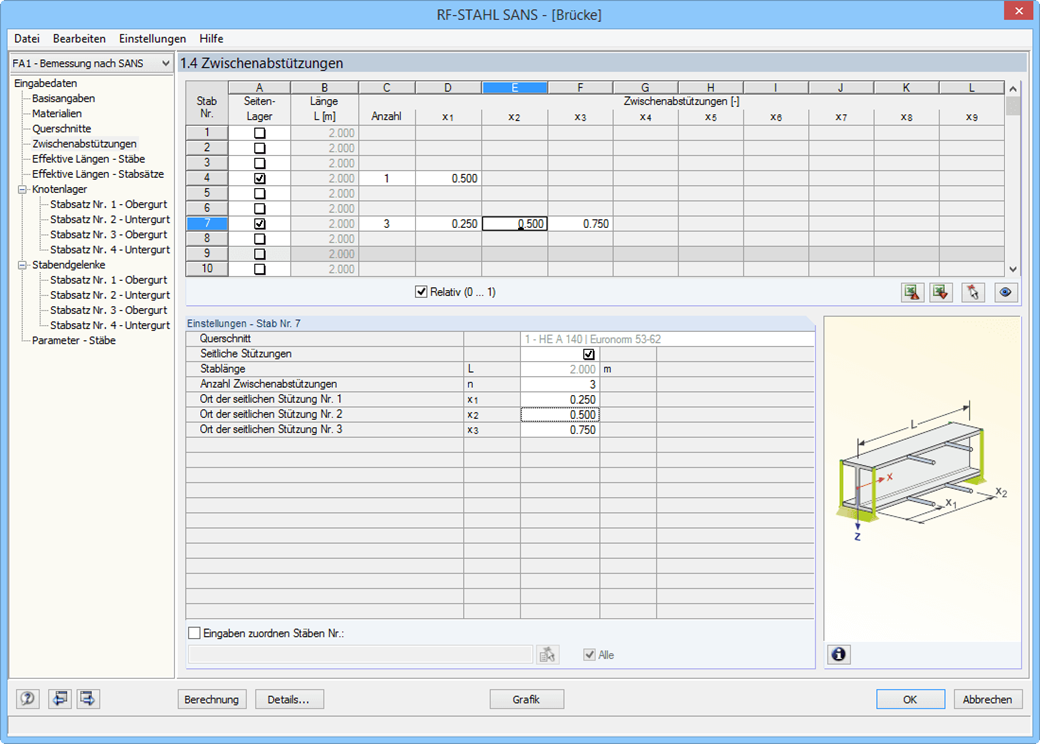

• Applicazione opzionale di vincoli laterali discreti a travi e aste continue
• Classificazione automatica delle sezioni trasversali
• Progetto allo stato limite di esercizio (inflessione)
• Ottimizzazione della sezione trasversale
• Una vasta gamma di sezioni trasversali disponibili, come le sezioni a I laminate; sezioni di canale; Sezioni a T; angolari; sezioni cave rettangolari e circolari; barre tonde; sezioni simmetriche e asimmetriche, parametriche a I, T e angolari; doppi angoli
• Finestre di input e di risultati disposte in modo chiaro
• Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
• Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
• Tabelle dei risultati della snellezza dell'asta e delle forze interne determinanti
• Elenco delle parti con specifiche del peso e dei solidi
• Integrazione continua con RFEM/RSTAB

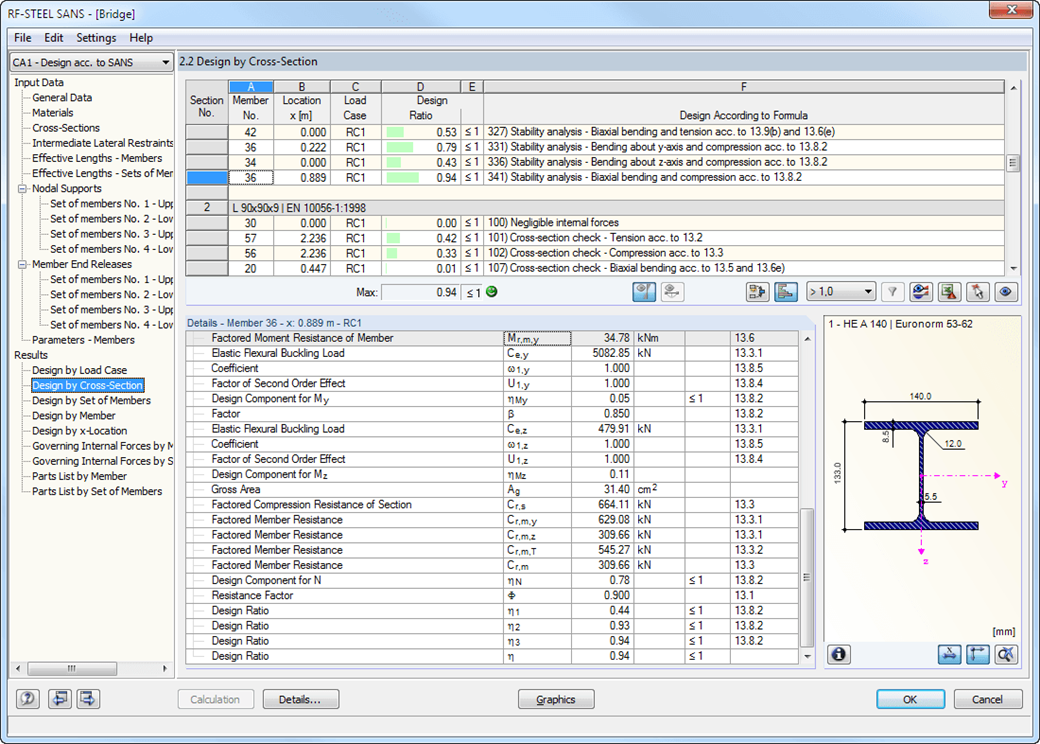

Nella prima tabella dei risultati si ottiene il massimo grado di utilizzo con la relativa verifica per ciascun caso di carico dimensionato (combinazione di carico / combinazione di risultati).

Nelle altre tabelle dei risultati, tutti i risultati dettagliati vengono elencati tematicamente in menu ad albero espandibili. Tutti i risultati intermedi lungo le aste possono essere letti in qualsiasi punto. In questo modo, è possibile seguire esattamente come il modulo esegue le singole verifiche.

Tutti i dati del modulo fanno parte del rapporto di stampa RFEM/RSTAB. Il contenuto del rapporto e la profondità desiderata dell'output per le singole verifiche possono essere selezionati in modo mirato.
