Módulo adicional para o RFEM 5
RF-CONCRETE NL

• Cálculo iterativo, não linear das deformações para pórticos e estruturas planas constituídas por betão armado, determinando o respetivo elemento de reforço considerando as cargas definidas

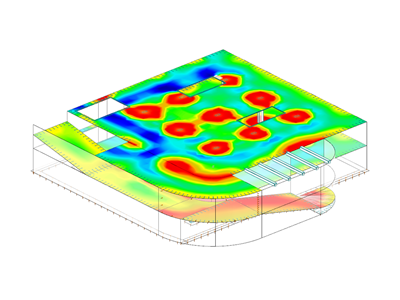

• Cálculo da deformação das superfícies de betão armado fendilhadas (estado II)
• Verificação de estabilidade não linear geral das barras de compressão em betão armado, por exemplo, de acordo com 5.8.6 EN 1992-1-1
• Reforço do betão à tração aplicado entre fendas
• Inúmeros anexos nacionais são fornecidos para o cálculo de acordo com EN 1992-1-1:2004 + A1:2014 (EC 2) (ver também EC2 for RFEM)
• Opção para considerar influências a longo prazo, tais como a fluência e a retração
• Cálculo não linear das tensões no reforço de aço e no betão
• Cálculo não linear da largura de fendas

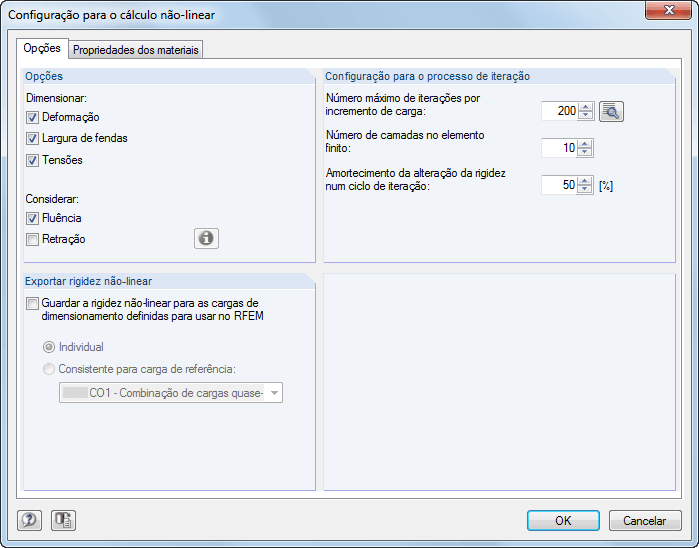

• Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo

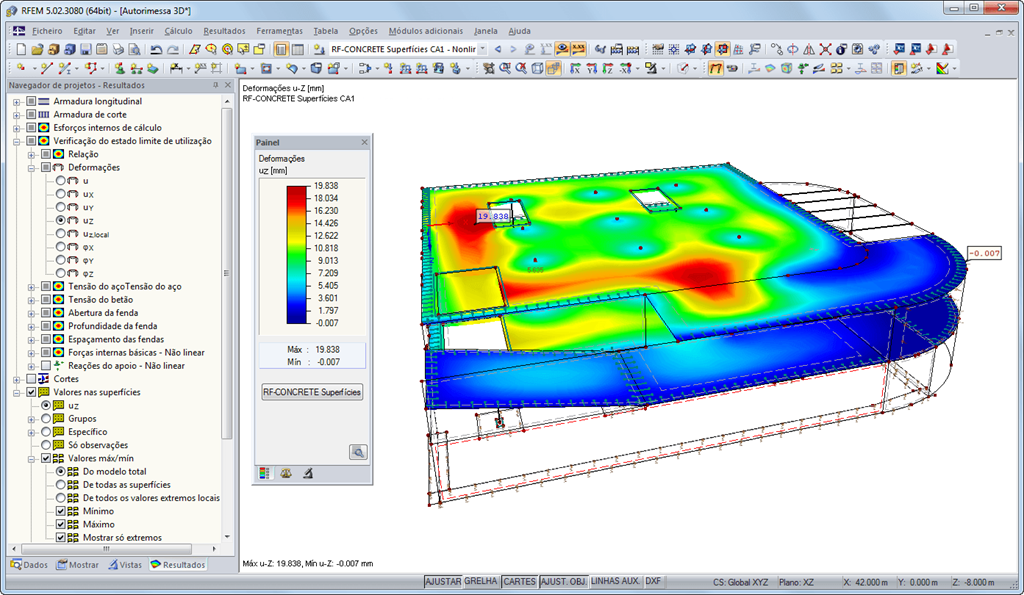

• Saída de resultados gráfica integrada no RFEM, por exemplo, deformação e flecha da laje plana
• Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
• Integração completa da saída de dados no relatório de impressão do RFEM

RF-CONCRETE Surfaces:

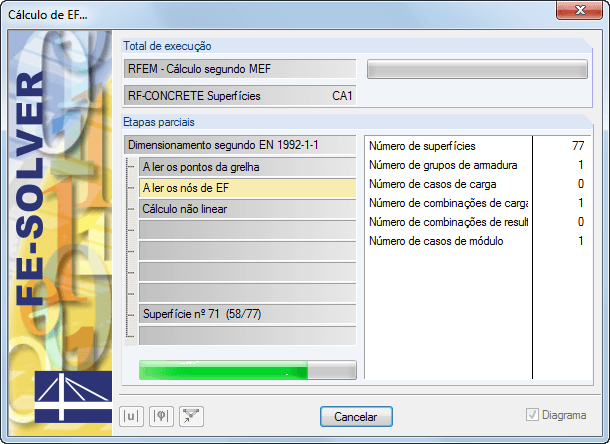

A análise das deformações não lineares é realizada através de um processo iterativo, onde a resistência nas secções fendilhadas e não fendilhadas é considerada. Para a modelação não linear do betão armado, tem de definir as propriedades do material que variam ao longo da espessura da superfície. Por isso, para determinar a altura da secção, o elemento finito é dividido num determinado número de camadas de betão e aço.

A resistência do aço média utilizada no cálculo é baseada na 'norma do modelo probabilístico' publicado pelo comité técnico JCSS. Cabe ao utilizador decidir se é aplicado um reforço de aço que é aumentado até a resistência à tração última ser alcançada (gráfico ascendente no intervalo plástico). Relativamente às propriedades dos materiais do betão, o utilizador pode controlar o diagrama de tensão-extensão para a resistência à compressão e à tração. Quando determina a resistência do betão à compressão, pode optar entre um diagrama de tensão-deformação parabólico e parabólico retangular. Do lado do betão tracionado, é possível desativar a resistência à tração, bem como aplicar um diagrama linear-elástico, um diagrama de acordo com CEB-FIB norma do modelo 90:1993 e uma resistência à tração residual do betão para ter em consideração o reforço da tração entre as fendas.

Além disso, o utilizador pode escolher quais os valores de resultados que pretende receber quando o cálculo não linear do estado limite último estiver completo:

• Deformações (global, local em relação ao sistema deformado/não deformado)
• Largura de fendas, profundidade e espaçamento para o lado superior e inferior, nas direções principais I e II respetivamente
• Tensões do betão (tensão e deformação na direção principal I e II) e da armadura (deformação, área, perfil, cobertura e direção em cada direção da armadura)

RF-CONCRETE Members:

A análise de deformações não linear dos pórticos é realizada através de um processo iterativo, onde as resistências nas secções fendilhadas e não fendilhadas são consideradas. As propriedades do material utilizadas num cálculo não linear para o betão e o reforço de aço podem ser selecionadas dependendo do estado limite. A contribuição da resistência à tração do betão entre as fendas (tração-reforço) pode ser aplicada quer pelo diagrama do aço da armadura tensão-extensão alterado ou pela utilização da resistência à tração residual do betão.
