Module additionnel pour RFEM 5
RF-CONCRETE NL

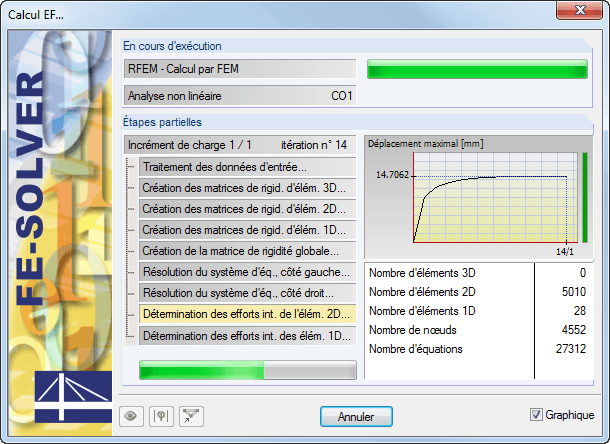

• Calcul itératif non linéaire des déformations pour les structures à poutres et plaques en béton armé en déterminant la rigidité des éléments respectifs soumis aux charges définies
• Analyses de déformations de surfaces en béton armé fissurée (état II)
• Analyse de stabilité non linéaire générale des barres comprimées en béton armé; par exemple, selon l'EN 1992-1-1, 5.8.6
• Raidissement en traction du béton appliqué entre les fissures
• De nombreuses annexes nationales disponibles pour la vérification selon l'Eurocode 2 (EN 1992-1-1:2004 + A1:2014, voir l'EC2 pour RFEM)
• Considération facultative des influences à long terme telles que le fluage ou le retrait
• Calcul non linéaire des contraintes dans l'acier d'armature et le béton
• Calcul non linéaire de l'ouverture de fissures

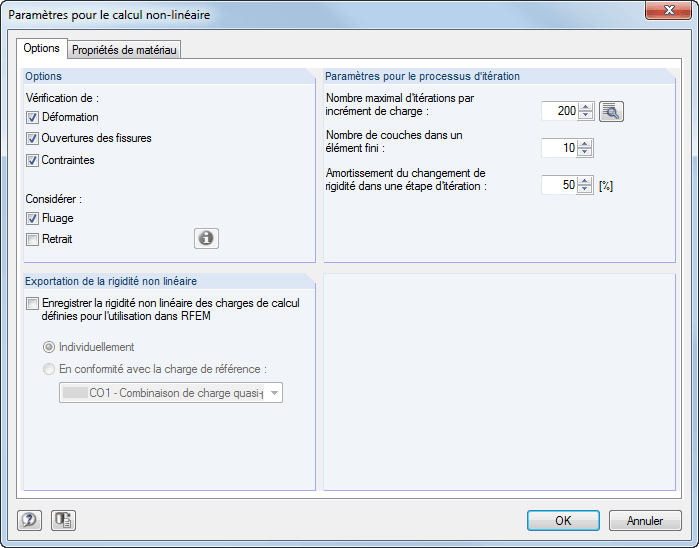

• Une flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul

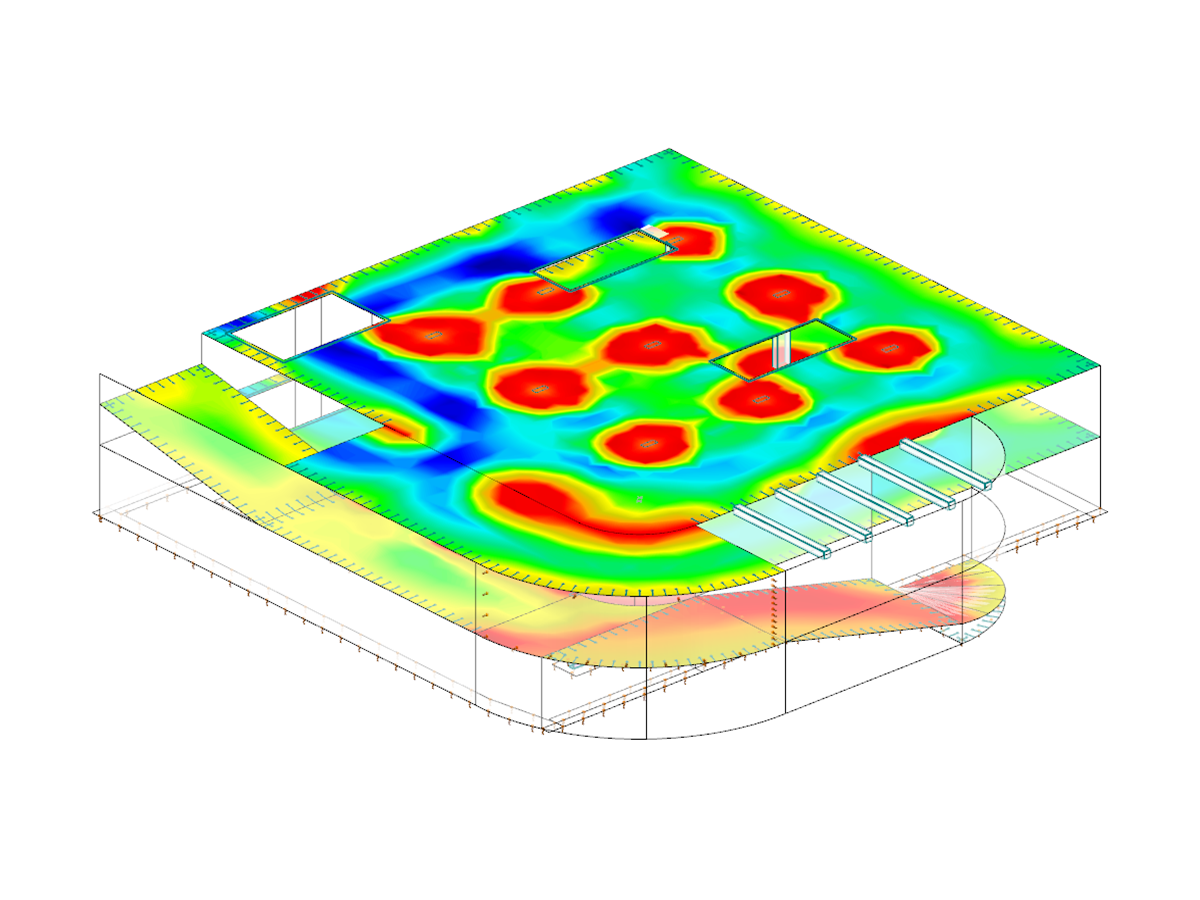

• Affichage graphique des résultats intégrés dans RFEM par exemple, déformation ou flèche d'une dalle plate en béton armé
• Affichage numérique clair des résultats dans des fenêtres et possibilité de les faire apparaître sur la structure
• Intégration complète des résultats dans le rapport d'impression de RFEM

RF-CONCRETE Surfaces

L'analyse des déformations non linéaires est effectuée par un processus itératif considérant la rigidité dans les sections fissurées et non fissurées. La modélisation non linéaire du béton armé nécessite la définition de propriétés de matériau variables sur l'épaisseur de surface. Un élément fini est donc divisé en un certain nombre de couches d'acier et de béton afin de déterminer la hauteur de section.

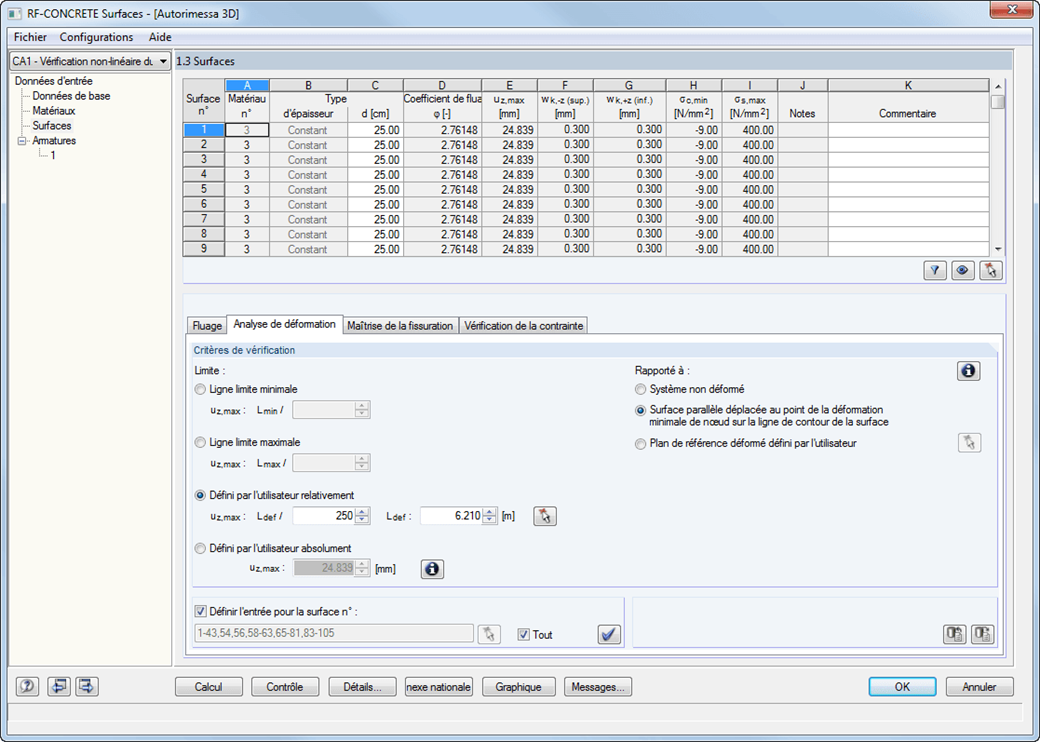

Les résistances moyennes d'acier utilisées dans le calcul sont basées sur le 'code du modèle de probabilité' publié par le comité technique JCSS. Il appartient à l'utilisateur d'appliquer la résistance de l'acier jusqu'à la résistance en traction ultime (branche croissante dans le domaine plastique). Concernant les propriétés du matériau, il est possible de contrôler le diagramme contrainte-déformation de la résistance en compression et en traction. Pour la résistance du béton en compression, vous pouvez sélectionner un diagramme contrainte-déformation parabolique ou parabolique-rectangulaire. Du côté de la traction du béton, il est possible de désactiver la résistance en traction et d'appliquer un diagramme d'élasticité linéaire, un diagramme selon le code de modèle CEB-FIB 90:1993 et une résistance en traction résiduelle du béton en considérant le raidissement en traction entre les fissures.

De plus, vous pouvez spécifier les valeurs de résultat à afficher après le calcul non linéaire à l'ELS :

• Déformations (globales, locales basées sur un système non/déformé)
• Largeurs de fissures, profondeurs et espacement des faces supérieures et inférieures dans les directions principales I et II
• Contraintes du béton (contrainte et déformation dans les directions principales I et II) et des armatures (déformation, aire, profilé, enrobage et direction dans chaque direction d'armatures)

RF-CONCRETE Members

L'analyse des déformations non linéaires des structures en poutres est effectuée par itération en considérant les rigidités dans les sections fissurées et non fissurées. Les propriétés de matériau du béton et de l'acier d'armature utilisées dans le calcul non-linéaire sont sélectionnées selon un état limite. L'interaction de la résistance en traction du béton entre les fissures (raidissement en traction) peut être appliquée soit à l'aide d'un diagramme contrainte-déformation modifié de l'acier de béton armé, soit par l'application d'une résistance résiduelle du béton en traction.
