Dimensionamento de betão para o RFEM 6 | Pilares

• Importação automática dos esforços internos do RFEM/RSTAB
• Consideração opcional da fluência

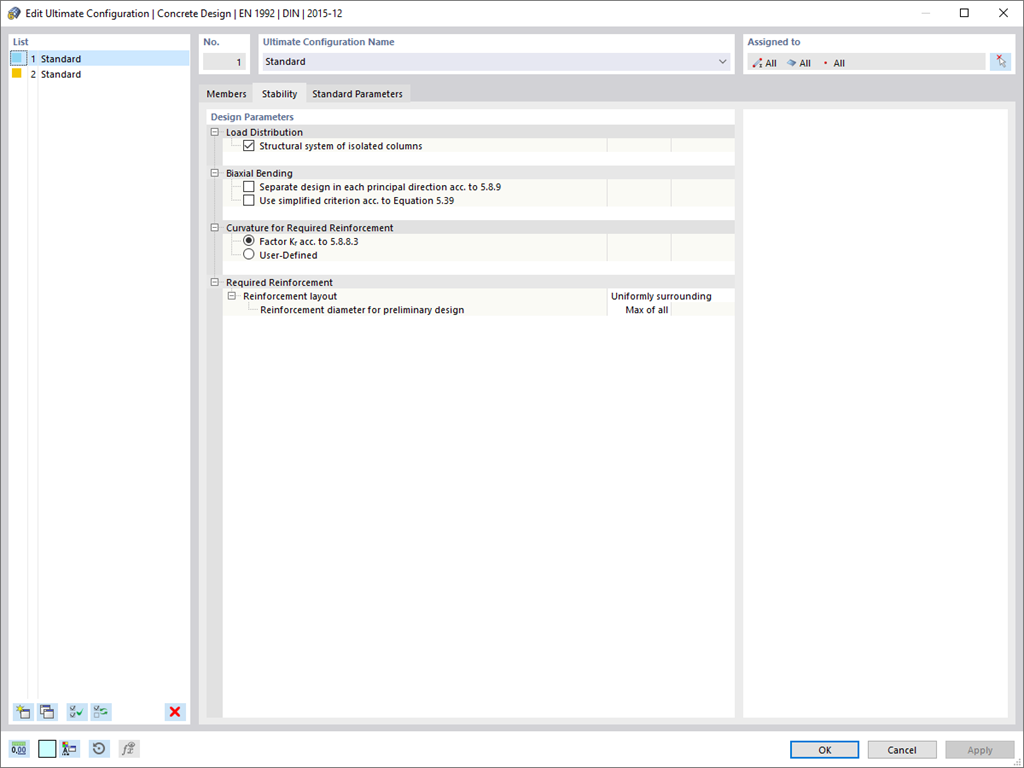

• Determinação automática de excentricidade planeada e não planeada pela análise de segunda ordem, inclusive excentricidade existente
• Determinação dos esforços internos de acordo com a análise de primeira e de segunda ordem
• Análise dos cortes de dimensionamento determinantes ao longo do pilar devido à carga existente

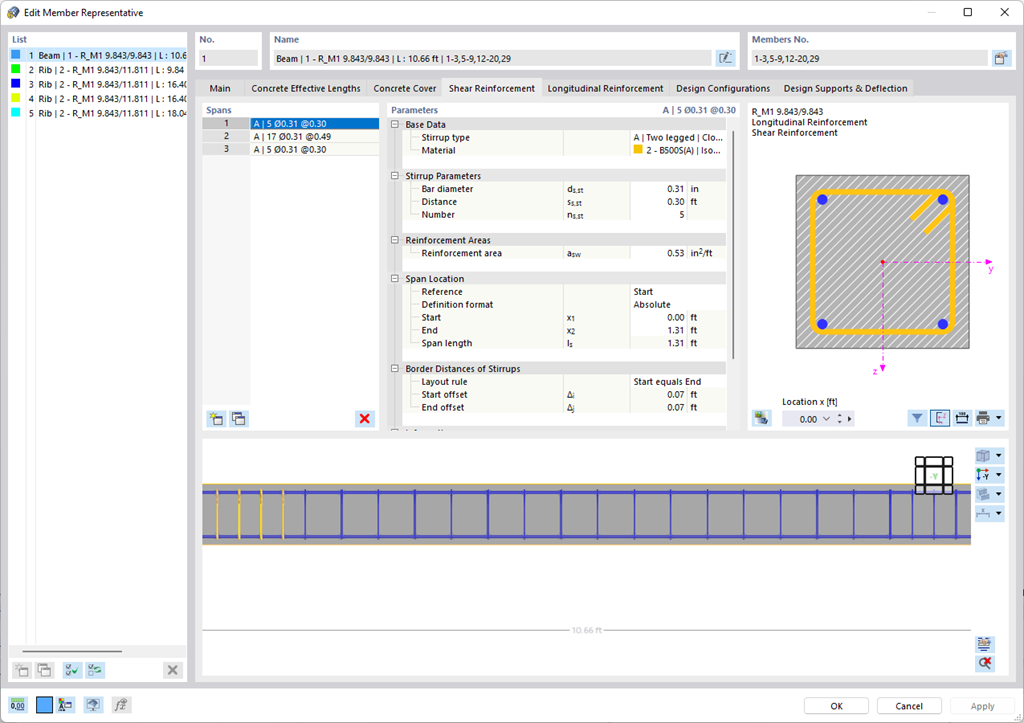

• Saída de dados da armadura longitudinal e de estribos necessárias
• Resumo de todas as relações de cálculo com opção de acesso a todos os detalhes de dimensionamento

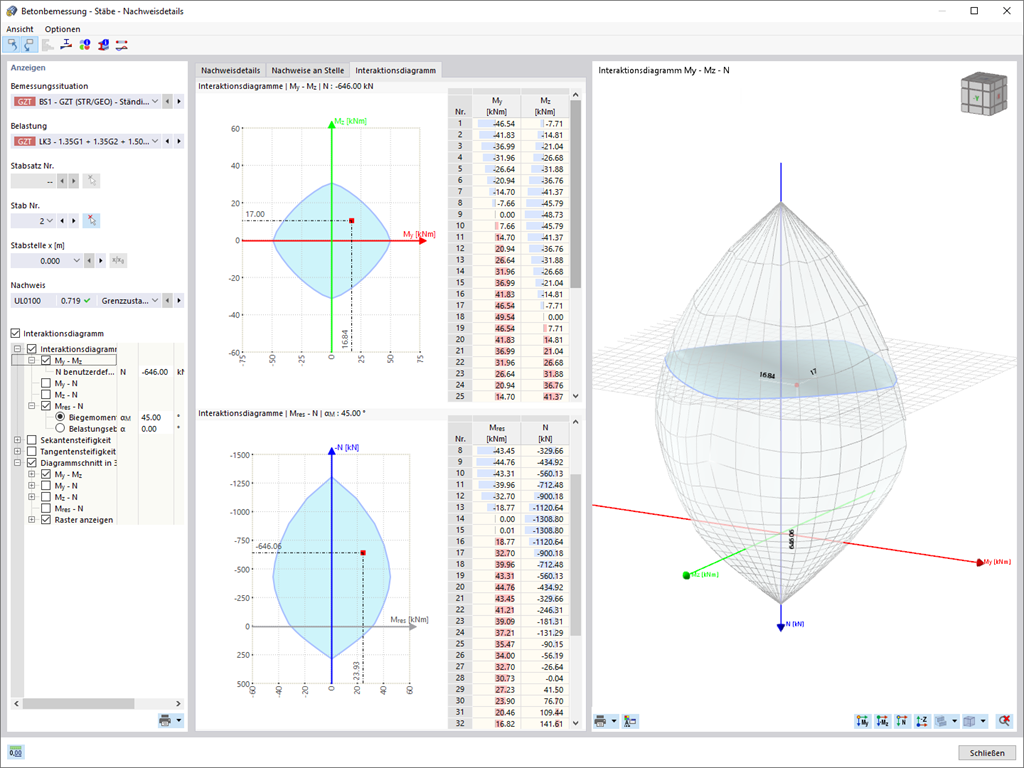

Deseja realizar a verificação de segurança à rotura por flexão? Para fazer isso, analise as posições determinantes do pilar em relação a forças axiais e momentos. Além disso, analise também os pontos com os valores extremos das forças de corte para a verificação da resistência ao corte. Ao calcular, o módulo analisa se o dimensionamento padrão é suficiente ou se o pilar com os momentos tem de ser dimensionado pela teoria de segunda ordem. Esses momentos podem depois ser determinados com base nas especificações introduzidas anteriormente. O cálculo é dividido em três partes:

• Processos de cálculo independentes da carga
• Determinação iterativa do carregamento determinante com consideração de uma armadura necessária variável
• Determinação da segurança para todos os esforços internos atuantes com consideração da armadura existente

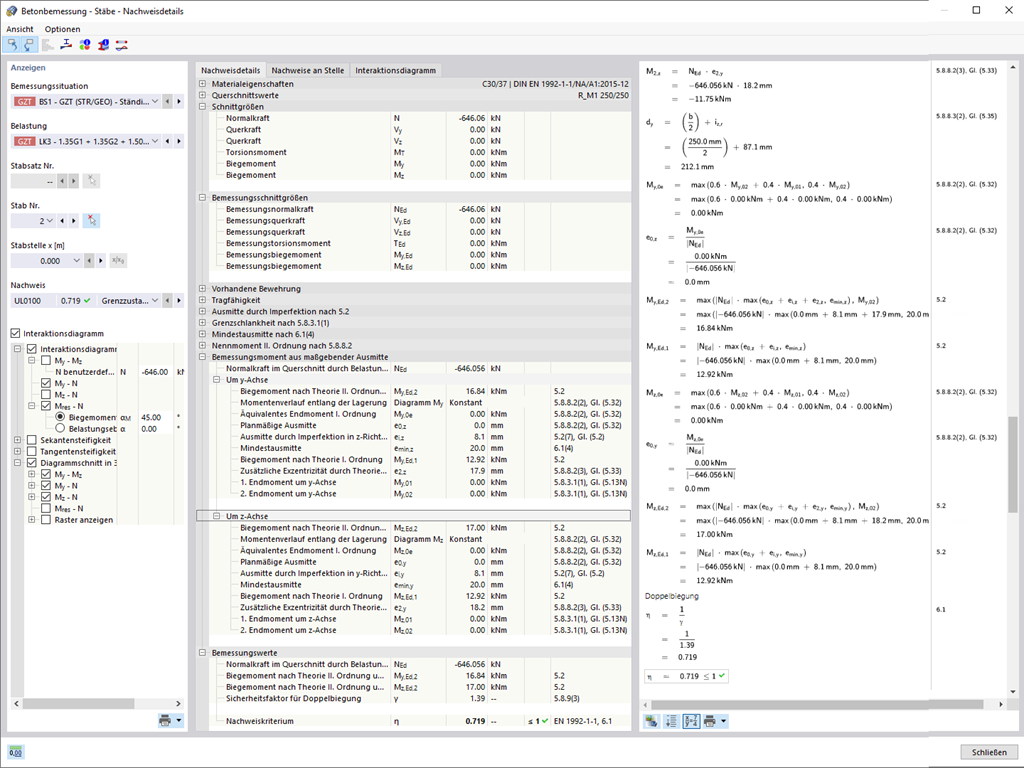

Após o dimensionamento bem-sucedido, os resultados são representados em tabelas claras e bem organizadas no módulo. Cada valor intermédio pode ser rastreado de forma absoluta, tornando as verificações mais transparentes.
