Dimensione cavilhas, suportes de vigas, cabos, sistemas de tirantes e outros produtos de construção diretamente no RFEM 6, sem alternar entre programas ou ter de copiar esforços de tabelas do Excel. Os esforços internos são transferidos automaticamente e os resultados aparecem nas tabelas de saída habituais, juntamente com as restantes verificações.

Transferir versão de teste gratuita de 90 dias Contactar equipa de vendas

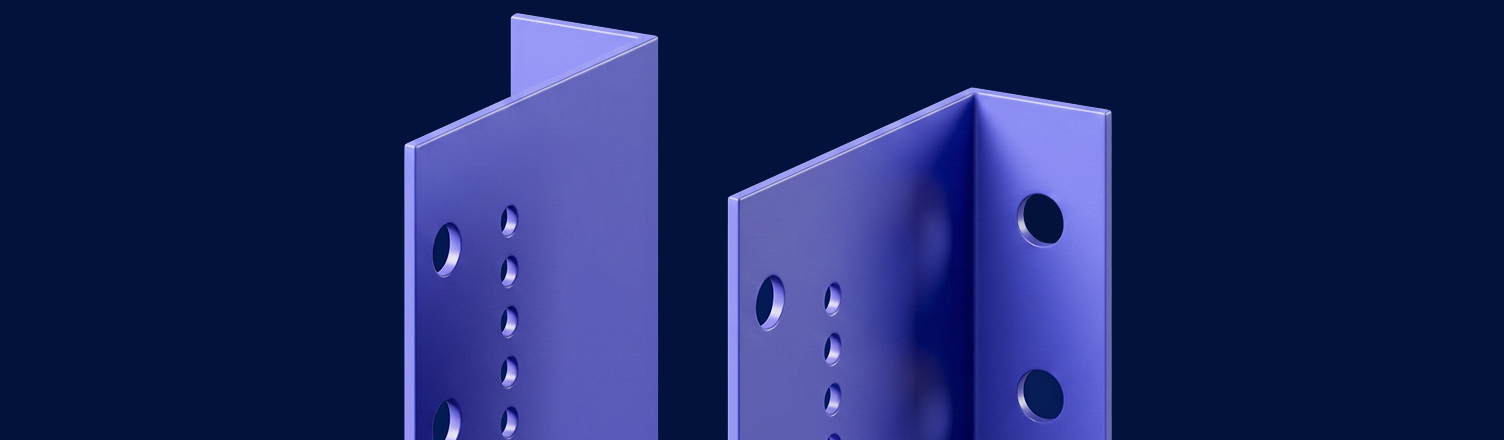

Representação visual da funcionalidade e dos recursos do complemento RFEM 6.

Dimensionamento integrado de produtos de construção no RFEM 6

Produtos como cavilhas, suportes de vigas e ligadores não podem ser verificados com os módulos de dimensionamento padrão. Os engenheiros recorrem normalmente a programas de outros fabricantes ou a ferramentas do Excel, que exigem a transferência manual de esforços a partir do RFEM. O módulo Componentes traz essa verificação diretamente para o RFEM 6.

Os produtos de construção são atribuídos a barras ou extremidades de barras e os esforços internos determinantes são transferidos automaticamente quando o cálculo de dimensionamento é executado. Os resultados aparecem nas tabelas de saída habituais do RFEM 6, juntamente com as restantes verificações, prontos para documentação e apresentação.

Este módulo é compatível com todos os módulos de dimensionamento do RFEM 6. As séries de componentes predefinidas são fornecidas com a instalação e não requerem nenhuma subscrição adicional da API. As séries de componentes personalizadas podem ser criadas utilizando uma subscrição da API de nível Basic ou superior.

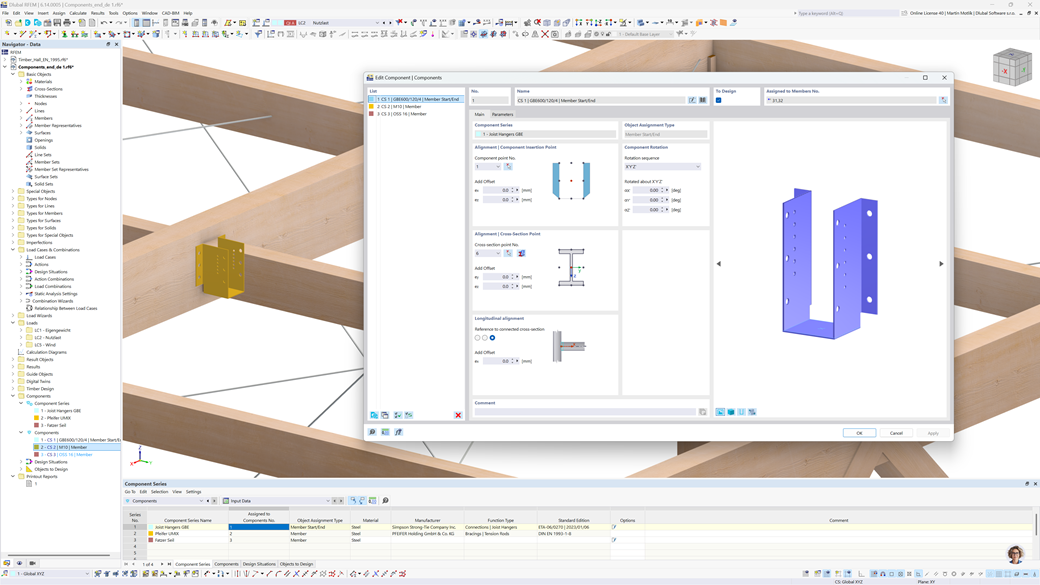

Caixa de diálogo de configuração do componente Suporte de vigas no RFEM

Dimensione os produtos de construção diretamente no seu modelo existente. Os esforços de entrada são transferidos automaticamente, sem necessidade de copiar e colar.

Crie rotinas de verificação personalizadas para controlos não padronizados através de uma interface gráfica no RFEM 6.

Os fabricantes mantêm as suas séries de componentes no Dlubal Center. Assim, trabalha sempre com dados de produto atualizados.

As verificações automáticas garantem a utilização correta do produto e detetam erros antes que estes cheguem à documentação.

Na engenharia de estruturas, muitos produtos de construção e condições do projeto ficam fora do âmbito dos módulos de dimensionamento padrão. O módulo "Componentes" preenche essa lacuna diretamente no RFEM 6.

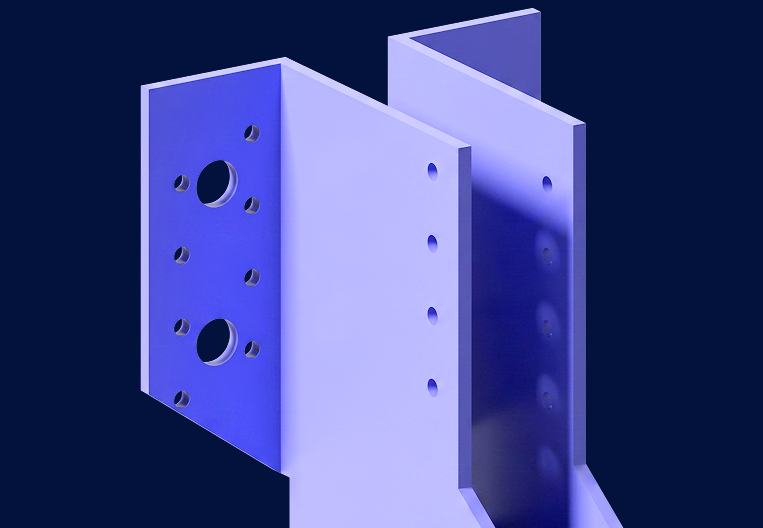

Representação 3D de um suporte de viga criado no complemento RFEM 6 Components, mostrando detalhes da integração estrutural.

Dimensionamento de produtos de construção que não estão abrangidos pelos seus módulos padrão

Produtos como cavilhas e ligadores não podem ser verificados com módulos de dimensionamento padrão. O módulo "Componentes" processa-os diretamente no RFEM 6 como parte do cálculo normal.

Substituição de ferramentas isoladas de fabricantes e folhas de cálculo do Excel

Com o módulo Componentes, os produtos são colocados diretamente no modelo, os esforços internos são transferidos automaticamente e toda a verificação é realizada sem sair do RFEM 6.

Automatização de verificações de estado que não estão definidas em nenhuma norma

Crie uma série de componentes personalizados para análises que não estejam sujeitas a normas e execute-as automaticamente em todo o modelo – por exemplo, para verificar a deformação de células da fachada, a fim de evitar a transmissão de pressão para os painéis de vidro.

Uma via direta para os fabricantes chegarem aos engenheiros de estruturas

Os fabricantes publicam as suas séries de componentes no Dlubal Center, para que fiquem imediatamente à disposição dos engenheiros que trabalham com o RFEM 6 – não é necessária uma instalação separada.

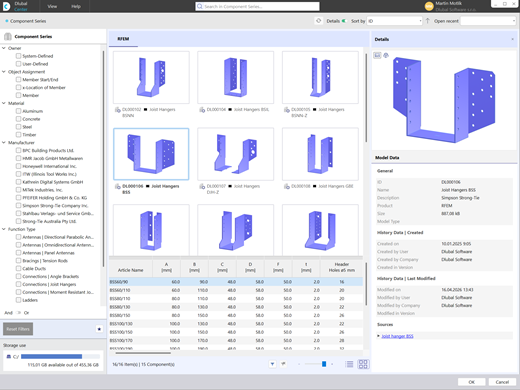

Blocos de componentes interativos representados na interface do software RFEM 6, demonstrando possibilidades de integração.

Atribuição de componentes

Atribua produtos de construção, como cavilhas, suportes de vigas e sistemas de tirantes, diretamente a barras ou extremidades de barras no RFEM 6. Quando o cálculo de dimensionamento é realizado, os esforços internos determinantes são automaticamente considerados e os resultados aparecem nas tabelas de resultados padrão juntamente com as restantes verificações.

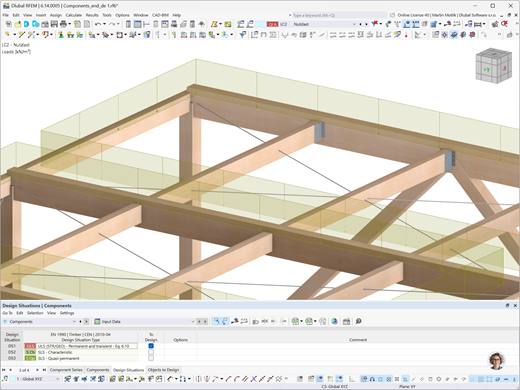

Transferência automática de esforços

Os produtos de construção colocados no modelo recebem os esforços de entrada diretamente do cálculo estrutural. Não é necessária qualquer transferência manual de dados para programas do fabricante ou folhas de cálculo externas. A verificação completa é executada no RFEM 6 como parte de um fluxo de trabalho contínuo.

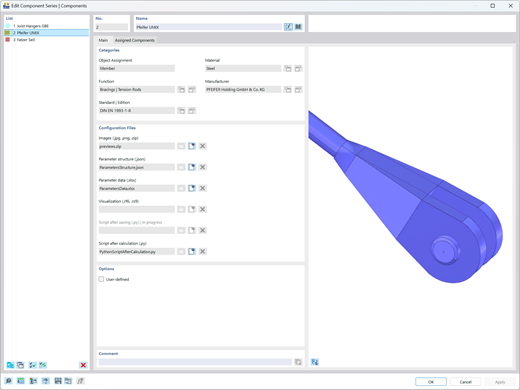

Caixa de diálogo Editar série de componentes no RFEM 6 exibindo opções de seleção e configurações.

Série de componentes personalizados

Além dos produtos predefinidos, os utilizadores com uma subscrição da API Basic ou superior podem criar as suas próprias séries de componentes fornecendo alguns ficheiros — Excel ou JSON para fórmulas de dimensionamento, imagens e código Python opcional. O módulo converte estes ficheiros numa série de componentes totalmente funcional, disponível através de uma interface gráfica diretamente no RFEM 6.

Sim. O módulo Componentes funciona segundo um princípio semelhante e foi concebido como o sucessor direto do módulo RF-LIMITS do RFEM 5. Para além de comparar um único esforço interno com um valor limite, o módulo suporta agora fórmulas de interação definidas pelo utilizador que combinam vários esforços. Também incorpora a rigidez dos componentes diretamente no modelo estrutural.

Atualmente, os componentes podem ser atribuídos a barras e extremidades de barras. A atribuição a nós, superfícies e bordas de superfícies está prevista para uma versão futura.

Sim. Os resultados são apresentados nas tabelas de saída habituais do RFEM 6, de forma consistente com todos os outros módulos de dimensionamento, e estão prontos para documentação e apresentação.

Sim. Com uma subscrição da API de nível Basic ou superior, pode criar e utilizar a sua própria série de componentes personalizada através de uma interface gráfica diretamente no RFEM 6.

Explore as opções de subscrição da API: Página do produto API (gRPC)

Sim. Os fabricantes podem listar os seus produtos com os correspondentes valores de dimensionamento diretamente no módulo Componentes. Contacte-nos por telefone (+49 9673 9203-0) ou por e-mail ([email protected]) para começar.

O módulo pode ser utilizado em todos os setores e áreas de aplicação em que seja necessário verificar produtos de construção — desde estruturas de aço e madeira à engenharia de fachadas e muito mais.

Está atualmente em preparação um manual online que estará disponível em breve. Entretanto, temos seminários web gravados e artigos da base de conhecimento em dlubal.com para ajudá-lo a começar.

Sim. Pode implementar as fórmulas de dimensionamento exigidas pela sua aprovação diretamente no pacote de ficheiros — Excel ou JSON para as fórmulas, imagens para a geometria do componente e código Python opcional para lógica avançada. Assim que os ficheiros estiverem prontos, gere uma série de componentes e atribua-a ao seu modelo. Os resultados irão aparecer nas tabelas de saída padrão, prontos para documentação.

Sim, o script após salvar permite a manipulação do modelo. Por exemplo, as rótulas ou as rigidezes das barras podem ser ajustadas com ele.

Junte-se à Comunidade Dlubal

Faça perguntas técnicas, partilhe ideias e contacte diretamente com a equipa da Dlubal e outros utilizadores.

Apoio e serviço gratuitos

Explore as opções de apoio gratuitas e profissionais, incluindo assistência de IA 24/7, apoio por e-mail e serviços exclusivos para clientes com contrato de serviço Pro.

Manual online

Consulte o manual online do módulo Componentes para começar rapidamente e encontrar respostas a questões técnicas a qualquer momento.

Vídeos

Explore vídeos tutoriais sobre o módulo Componentes. Siga fluxos de trabalho passo a passo para dimensionar suportes de vigas, sistemas de tirantes e componentes personalizados diretamente no RFEM 6.

Seminários web

Aceda a qualquer momento aos nossos seminários web gravados sobre o módulo Componentes. Veja exemplos práticos de dimensionamento e aprenda a tirar o máximo partido do módulo nos seus projetos.

Loja online

Configure o seu pacote de programas individual e consulte todos os preços online!

Ir para a loja online

Calcule o seu preço

Produto

Tipo de aquisição

Quantidade

1.620,00 USD

Contrato de serviço

+110,00 USD

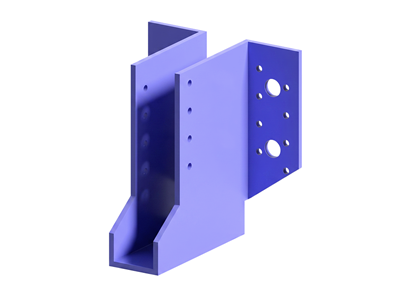

Representação visual de um componente de suporte de vigas de aço utilizado em conjuntos de construção para suportar estruturas portantes.
