Composants

Calculez des montants, des sabots de poutres, des tiges de traction et autres produits de construction directement dans RFEM 6, sans avoir à passer par un logiciel tiers ou copier des efforts depuis Excel. Les efforts internes sont transférés automatiquement et les résultats apparaissent dans les tableaux de sortie habituels, en même temps que tous les autres contrôles.

Télécharger la version d’essai gratuite de 90 jours Contactez l’équipe commerciale

Représentation visuelle des fonctionnalités et des caractéristiques du complément RFEM 6.

Vérification des produits de construction intégrée à RFEM 6

Jusqu’à présent, les modules complémentaire ne permettaient pas la vérification des produits tels que les goujons, les sabots de poutre et les connecteurs.
Pour palier à ce manque, les ingénieurs s’appuient généralement sur des logiciels de fabricant distincts ou sur des outils Excel, qui nécessitent un transfert manuel des efforts depuis RFEM. Le module complémentaire Composants intègre cette vérification directement dans RFEM 6.

Les produits de construction sont assignés à des barres ou à des extrémités de barre, et les efforts internes déterminants sont transférés automatiquement lors du lancement du calcul. Les résultats apparaissent dans les tableaux de sortie standard de RFEM 6, avec toutes les autres vérifications.

Ce module complémentaire est compatible avec tous les autres modules complémentaires pour RFEM 6. Des séries de composants prédéfinies sont fournies avec l’installation et ne nécessitent aucun abonnement API supplémentaire. Des séries de composants personnalisées peuvent être créées avec un abonnement API au niveau Basic ou supérieur.

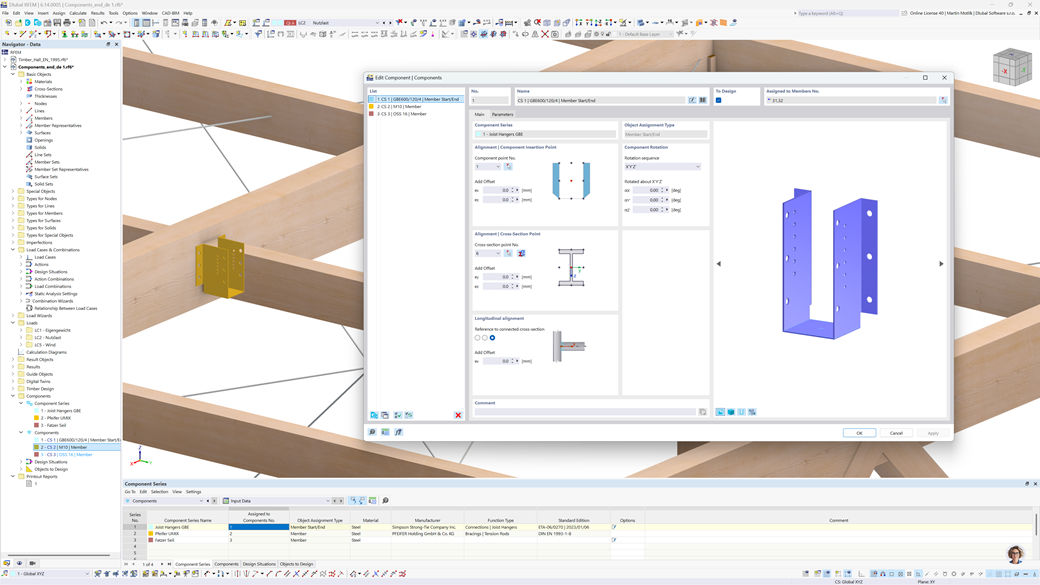

Boite de dialogue de configuration du composant Sabot de poutre dans RFEM

Intégrez directement les produits de construction à votre modèle existant. Les efforts d’entrée sont transférés automatiquement, vous n’avez pas besoin de copier-coller.

Créez des routines de vérification personnalisées pour des vérifications non standard via une interface graphique dans RFEM 6

Travaillez avec des séries de composants régulièrement actualisées par les fabricants dans le Dlubal Center.

Des vérifications automatiques permettent de contrôler l’application correcte du produit et de détecter les erreurs avant qu’elles n’atteignent la documentation

En ingénierie des structures, de nombreux produits de construction et conditions de projet sortent du champ d’application des modules complémentaires standard. Le module complémentaire Composants pour RFEM 6 couvre cet angle mort.

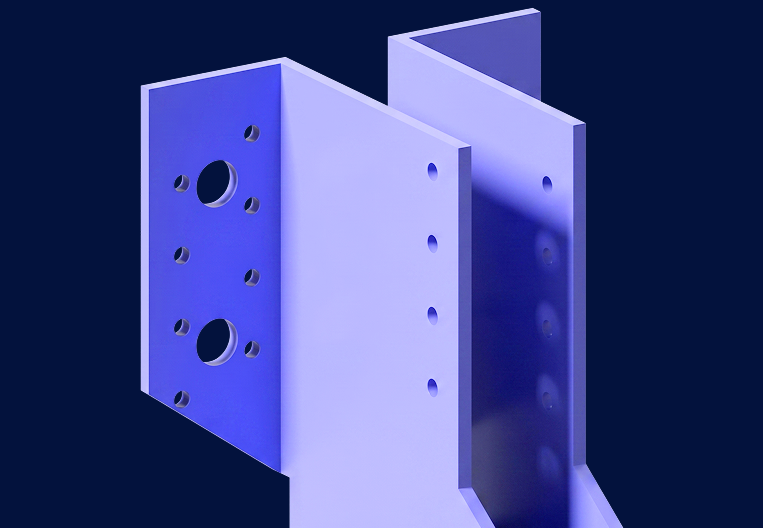

Représentation 3D d’un étrier de solive créé dans l’add-on Composants de RFEM 6, montrant les détails d’intégration structurelle.

Vérification des produits de construction non pris en charge par les autres modules complémentaires

Certains produits tels que les goujons et les connecteurs ne peuvent pas être vérifiés avec les modules complémentaires standard. Le module complémentaire Composants les prend en charge directement dans RFEM 6 dans le cadre du calcul de vérification standard.

Remplacement des feuilles de calcul Excel et des outils fabricant déconnectés

Avec le module complémentaire Composants, les composants sont placés directement dans le modèle, les efforts internes sont transférés automatiquement et l’ensemble de la vérification s’effectue sans quitter RFEM 6.

Automatisation des vérifications de condition non-définies par une norme

Créez une série de composants personnalisés pour des vérifications indépendamment de toute norme et exécutez-la automatiquement sur l’ensemble du modèle, par exemple en contrôlant la distorsion des cellules de façade afin d’empêcher le transfert de pression aux vitrages.

Canal direct entre fabricants et ingénieurs

Les fabricants publient leurs séries de composants dans le Dlubal Center, afin de les rendre immédiatement disponibles aux ingénieurs travaillant avec RFEM 6 — aucune installation séparée requise.

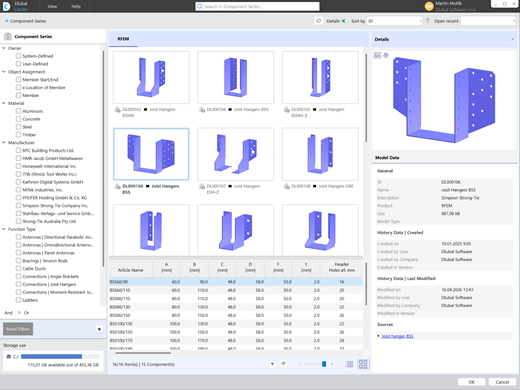

Blocs de composants interactifs affichés dans l’interface du logiciel RFEM 6, mettant en avant les possibilités d’intégration.

Attribution des composants

Assignez des produits de construction tels que des montants, des sabots de poutre et des systèmes de tiges de traction directement aux barres ou aux extrémités de barres dans RFEM 6. Lors du calcul de vérification, les efforts internes déterminants sont automatiquement repris et les résultats apparaissent dans les tableaux de résultats standard, aux côtés de toutes les autres vérifications de calcul.

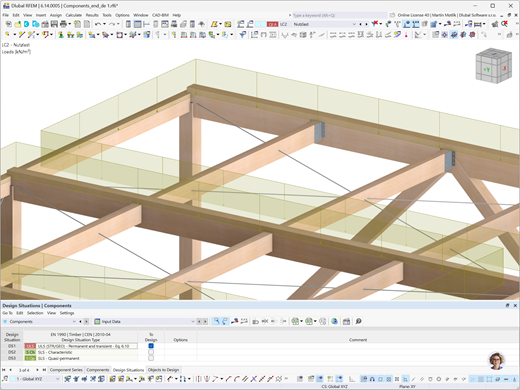

Transfert automatique des efforts

Les produits de construction placés dans le modèle reçoivent directement leurs efforts d’entrée issus du calcul de structure. Aucun transfert manuel de données vers des logiciels des fabricant ou des feuilles de calcul externes n’est requis. L’ensemble de la vérification s’exécute dans RFEM 6 dans le cadre d’un flux de travail continu.

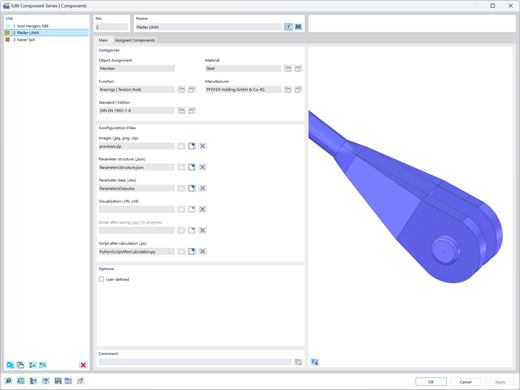

Boîte de dialogue Modifier la série de composants dans RFEM 6 affichant les options de sélection et les paramètres.

Série de composants personnalisée

Au-delà des produits prédéfinis, les utilisateurs disposant d’un abonnement API Basic ou supérieur peuvent créer leurs propres séries de composants en fournissant quelques fichiers — Excel ou JSON pour les formules de vérification, des images et, en option, du code Python. Le module complémentaire convertit ces fichiers en une série de composants entièrement fonctionnelle, directement accessible dans RFEM 6 via une interface graphique.

Oui. Le module complémentaire Composants fonctionne est conçu comme un successeur direct du module additionnel RF-LIMITS pour RFEM 5 et fonctionne selon un principe similaire.
En plus de comparer un effort interne unique à une valeur limite, le module complémentaire prend désormais en charge des formules d’interaction définies par l’utilisateur combinant plusieurs efforts, et intègre directement la rigidité des composants au modèle de structure.

Actuellement, les composants peuvent être assignés aux barres et aux extrémités de barres. L’attribution aux nœuds, aux surfaces et aux bords de surface est prévue pour une prochaine version.

Oui. Les résultats sont affichés dans les tableaux de résultats standard de RFEM 6, comme pour tous les autres modules complémentaires. Ils sont ainsi prêts pour la documentation et la soumission.

Oui. Un abonnement API au niveau Basic ou supérieur vous permet de créer et utiliser vos propres séries de composants personnalisées via une interface graphique directement dans RFEM 6.

Découvrez les options d’abonnement API : Page produit API (gRPC)

Oui. Les fabricants peuvent répertorier leurs produits avec les valeurs de calcul correspondantes directement dans le module complémentaire Composants. Veuillez nous contacter par téléphone (+33 9 80 40 58 20) ou par e-mail ([email protected]) pour commencer.

Le module complémentaire est utilisable dans tous les secteurs d’activité et domaines d’application où des produits de construction doivent être vérifiés — acier, bois, façades, etc.

Un manuel en ligne est actuellement en préparation et sera bientôt disponible. En attendant, des webinaires enregistrés et des articles techniques sont disponibles sur notre site Web pour vous aider à démarrer.

Oui. Vous pouvez implémenter directement les formules de vérification requises par votre homologation dans le package de fichiers — Excel ou JSON pour les formules, images pour la géométrie du composant et code Python optionnel pour une logique avancée. Une fois les fichiers prêts, générez une série de composants et affectez-la dans votre modèle. Les résultats apparaîtront dans les tableaux de résultats standard, prêts pour la documentation.

Oui, le script permet, après l’enregistrement, de modifier le modèle. Par exemple, il peut servir à ajuster les rigidités des articulations ou des barres.
