Komponenty

Posuzujte trámové botky, kolíky, lana, systémy táhel a další konstrukční komponenty přímo v programu RFEM 6, aniž by bylo nutné přepínat mezi programy nebo kopírovat síly z tabulek v Excelu. Vnitřní síly se přenášejí automaticky a výsledky se zobrazí jako obvykle v přehledných výstupních tabulkách spolu se všemi ostatními posouzeními.

Stáhnout 90denní bezplatnou zkušební verzi Kontaktujte naše obchodní oddělení

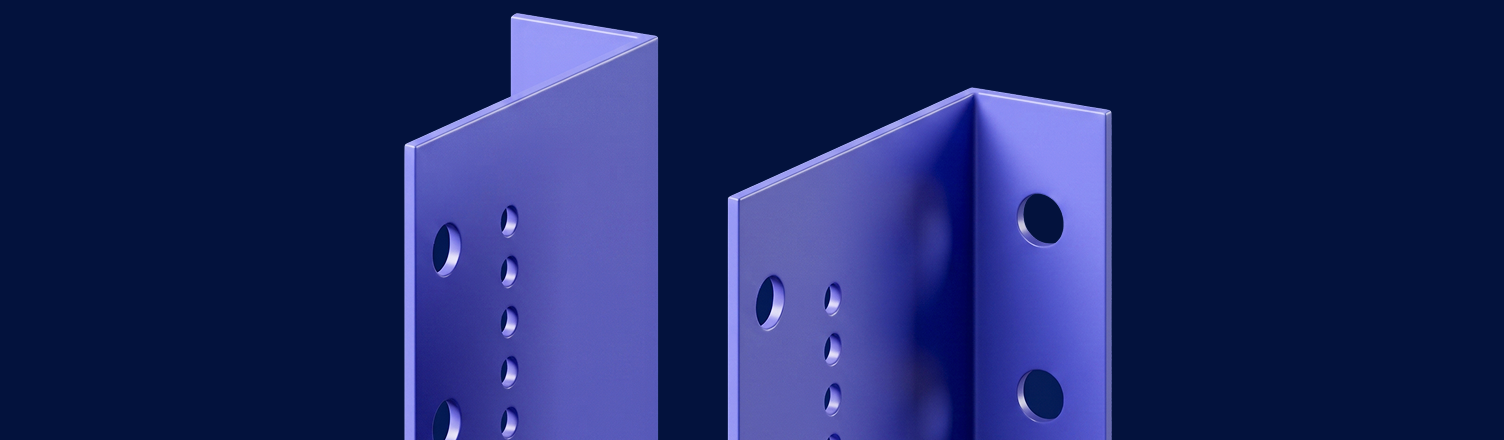

Vizuální znázornění funkcionality a vlastností doplňku komponent RFEM 6.

Integrované posouzení konstrukčních komponent v programu RFEM 6

Komponenty, jako jsou kolíky, trámové botky a spojky, nelze posuzovat ve standardních addonech. Inženýři zpravidla sahají po samostatných programech příslušných výrobců nebo po nástrojích, jako je Excel, které vyžadují ruční přenos sil z programu RFEM. Addon Komponenty začleňuje podobná posouzení přímo do programu RFEM 6.

Konstrukční komponenty se přiřazují prutům nebo koncům prutů a rozhodující vnitřní síly se při výpočtu přenášejí automaticky. Výsledky se zobrazí ve standardních výstupních tabulkách programu RFEM 6 spolu se všemi ostatními posouzeními, a jsou tedy připraveny přímo pro dokumentaci a předání.

Tento addon je kompatibilní se všemi addony programu RFEM 6. Předem definované řady komponent jsou dodány již při instalaci a nevyžadují žádné další předplatné API. Vlastní řady komponent lze vytvářet s předplatným API na úrovni Basic nebo vyšší.

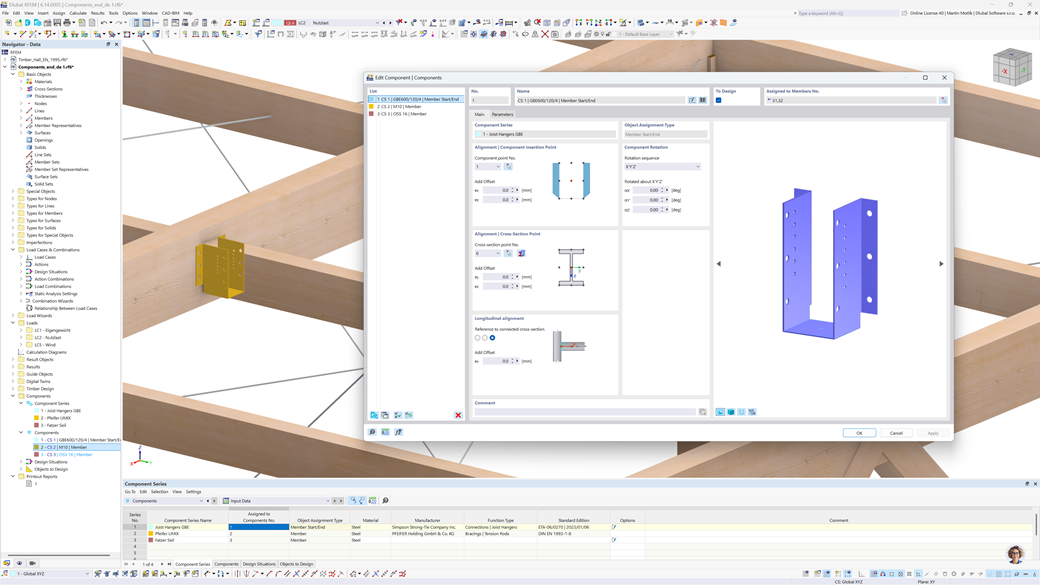

Dialog pro konfiguraci trámových botek v programu RFEM

Posuzujte konstrukční komponenty přímo ve vašem stávajícím modelu. Vstupní síly se přenášejí automaticky, není třeba je kopírovat ani vkládat.

Vytvářejte přes grafické uživatelské rozhraní programu RFEM 6 vlastní rutiny pro nestandardní posouzení.

Výrobci spravují své řady komponent v Dlubal centru. Vždy tedy pracujete s aktuálními produktovými údaji.

Automatická ověřování umožňují zajistit správné použití komponent a rozpoznat chyby dříve, než se dostanou do dokumentace.

Při statické analýze mnoho konstrukčních komponent a podmínek projektu překračují funkční rozsah standardních addonů pro návrh. Addon Komponenty zaplňuje tuto mezeru přímo v programu RFEM 6.

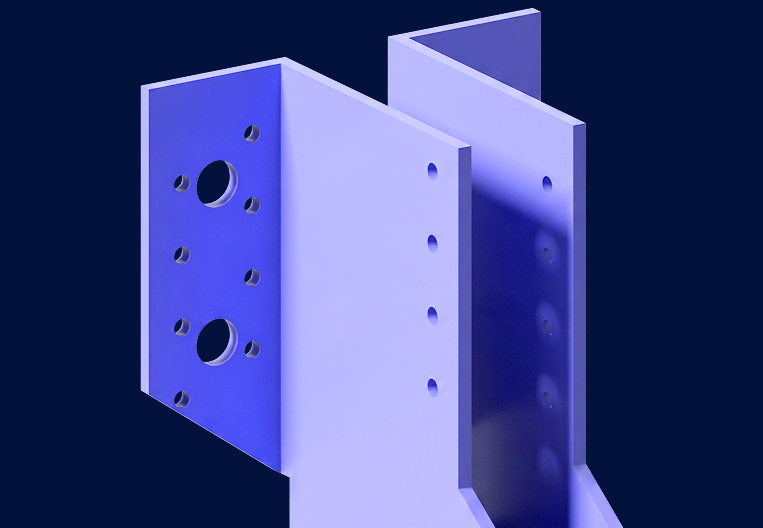

3D zobrazení třmenového závěsu vytvořeného v doplňku RFEM 6 Components, zobrazující detaily konstrukčního začlenění.

Posouzení konstrukčních komponent, které vaše standardní addony nepokrývají

Komponenty, jako jsou kolíky a spojky, nelze navrhovat ve standardních addonech. Addon Komponenty je zpracovává přímo v programu RFEM 6 jako součást běžných výpočtů.

Náhrada za samostatné nástroje výrobců a tabulky Excel

Díky addonu Komponenty se komponenty umístí přímo do modelu, vnitřní síly se přenesou automaticky a celé posouzení probíhá, aniž by bylo nutné opustit program RFEM 6.

Automatizace statických ověření, která nejsou upravována žádnými normami

Vytvářejte vlastní řady komponent pro posouzení, která nepodléhají žádným normám, a zohledněte je automaticky v celém modelu – například pro ověření deformace jednotlivých buněk fasády, kdy se má zabránit přenosu tlaku na skleněné tabule.

Přímý kanál pro výrobce, jak předat data statikům

Výrobci zveřejňují své řady komponent v Dlubal centru, a statici, kteří pracují s programem RFEM 6, je tak mají okamžitě k dispozici — není zapotřebí žádná samostatná instalace.

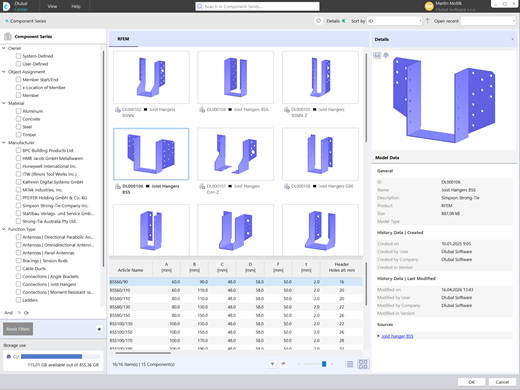

Interaktivní bloky komponent zobrazené v rozhraní softwaru RFEM 6 ukazující možnosti integrace.

Přiřazení komponent

Přiřazujte v programu RFEM 6 konstrukční komponenty, jako jsou kolíky, trámové botky a systémy táhel, přímo prutům nebo koncům prutů. Při výpočtu se rozhodující vnitřní síly přebírají automaticky a výsledky se zobrazí se všemi ostatními posouzeními ve standardních výstupních tabulkách.

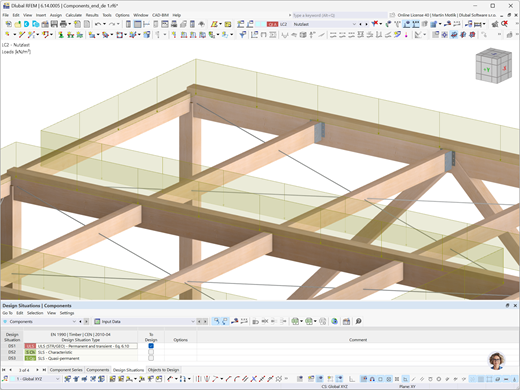

Automatický přenos sil

Konstrukční komponenty umístěné do modelu přebírají své vstupní síly přímo ze statického výpočtu. Není tak zapotřebí žádný ruční přenos dat do programů výrobce ani do externího tabulkového procesoru. Celé posouzení probíhá v programu RFEM 6 jako součást plynulého pracovního postupu.

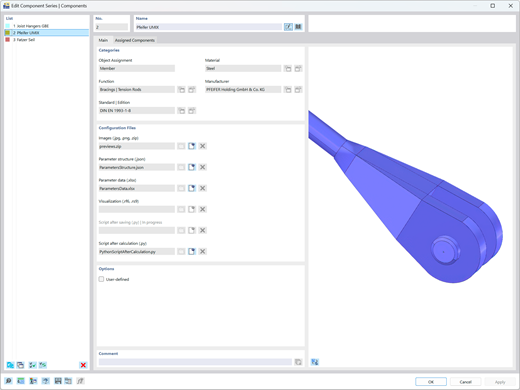

Dialogové okno Upravit řadu komponent v RFEM 6 zobrazující možnosti výběru a nastavení.

Uživatelsky zadané řady komponent

Kromě předem definovaných komponent mohou uživatelé s předplatným API na úrovni Basic nebo vyšší vytvářet vlastní řady komponent, pokud připraví příslušné soubory — Excel nebo JSON soubory pro výpočetní vzorce, obrázky a volitelně kód Python. Addon tyto soubory převede na plně funkční řadu komponent, která bude dostupná přes grafické uživatelské rozhraní přímo v programu RFEM 6.

Ano. Addon Komponenty pracuje na podobném principu a je koncipován jako přímý nástupce modulu RF-LIMITS z programu RFEM 5. Kromě porovnávání jednotlivých vnitřních sil s mezními hodnotami lze nyní v addonu zadávat také uživatelsky definované interakční vzorce, které obsahují více sil. Tuhost komponenty se dále zohlední přímo ve statickém modelu.

Aktuálně lze komponenty přiřadit prutům a koncům prutů. Přiřazení uzlům, plochám a okrajům ploch se plánuje v budoucí verzi.

Ano. Výsledky se zobrazí jako u všech ostatních addonů ve standardních výstupních tabulkách programu RFEM 6 a jsou připraveny pro dokumentaci a předání.

Ano. S předplatným API na úrovni Basic nebo vyšší můžete přes grafické uživatelské rozhraní přímo v programu RFEM 6 vytvářet a používat vlastní řady komponent.

Podívejte se na možnosti předplatného API: Stránka produktu API (gRPC)

Ano. Výrobci mohou své produkty s příslušnými návrhovými hodnotami ukládat přímo v addonu Komponenty. Nejdříve nás prosím kontaktujte telefonicky (+420 227 203 203) nebo e-mailem ([email protected]).

Addon lze použít ve všech odvětvích a oblastech použití, kde je třeba posoudit konstrukční komponenty — od ocelových a dřevěných konstrukcí až po fasádní inženýrství a další.

Online příručka se právě připravuje a bude brzy k dispozici. Mezitím vám na dlubal.com nabízíme záznamy webinářů a články v databázi znalostí, které vám na začátku pomohou.

Ano. Výpočetní vzorce, které jsou nezbytné pro příslušné schválení, můžete zařadit přímo do souborového balíčku — soubory Excel nebo JSON pro vzorce, obrázky pro geometrii komponent a volitelně Python kód pro pokročilou logiku. Jakmile budou soubory připraveny, vygenerujete řadu komponent a přiřadíte ji ve svém modelu. Výsledky se zobrazí ve standardních výstupních tabulkách a jsou připraveny k dokumentaci.

Ano, skript po uložení umožňuje manipulaci s modelem. Například pomocí něj lze upravit kloub nebo tuhosti prutů.

Připojte se ke komunitě Dlubal

Pokládejte technické dotazy, sdílejte nápady a spojte se přímo s týmem Dlubal i ostatními uživateli.

Bezplatná podpora a služby

Zjistěte, jaké se nabízí možnosti bezplatné a profesionální podpory, včetně 24/7 AI asistence, e-mailové podpory a exkluzivních služeb pro zákazníky se servisní smlouvou Pro.

Online příručka

Prolistujte online příručku k addonu Komponenty pro rychlý start, v které kdykoli najdete odpovědi na technické otázky.

Videa

Podívejte se na výuková videa zaměřená na addon Komponenty. Projděte si pracovní postupy krok za krokem při návrhu trámových botek, systémů táhel a vlastních komponent přímo v programu RFEM 6.

Webináře

Kdykoli se můžete podívat na záznamy našich webinářů k addonu Komponenty. Seznamte se s příklady posouzení z praxe a zjistěte, jak tento addon optimálně využít při vašich projektech.

Webový obchod

Nakonfigurujte si svůj individuální balíček programů a zjistěte všechny ceny online!

Přejděte do webového obchodu

Spočítejte si cenu

Produkt

Typ koupě

Počet

1 064,00 USD

Servisní smlouva

+110,00 USD

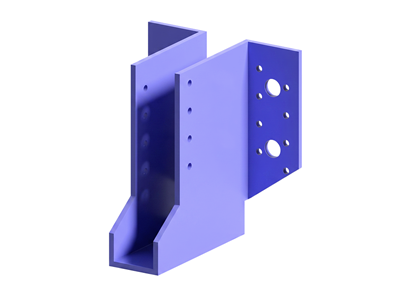

Vizuální zobrazení ocelového závěsného prvku nosníku používaného ve stavebních sestavách k podpoře nosných konstrukcí.
