In der Tragwerksplanung fallen viele Bauprodukte und Projektbedingungen außerhalb des Umfangs der Standard-Bemessungs-Add-Ons. Das Add-On Komponenten schließt diese Lücke direkt in RFEM 6.
Komponentenzuordnung

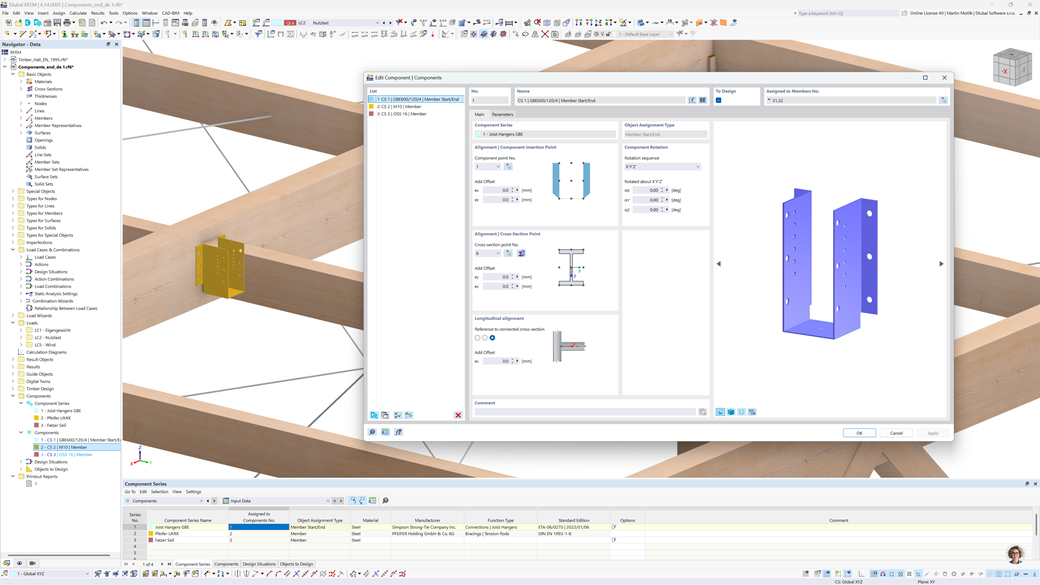

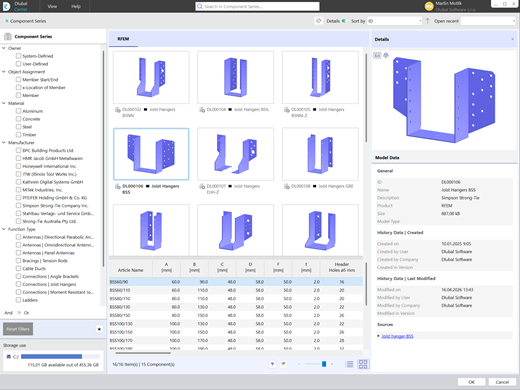

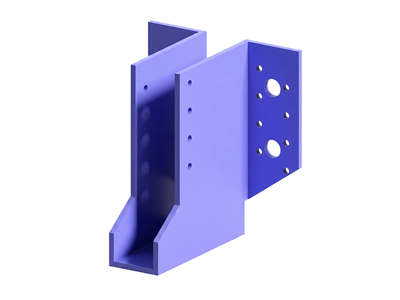

Weisen Sie in RFEM 6 Bauprodukte wie Dübel, Balkenschuhe und Zugstabsysteme direkt Stäben oder Stabenden zu. Bei der Durchführung der Berechnung werden die maßgebenden Schnittgrößen automatisch erfasst und die Ergebnisse zusammen mit allen anderen Nachweisen in den Standardausgabetabellen angezeigt.

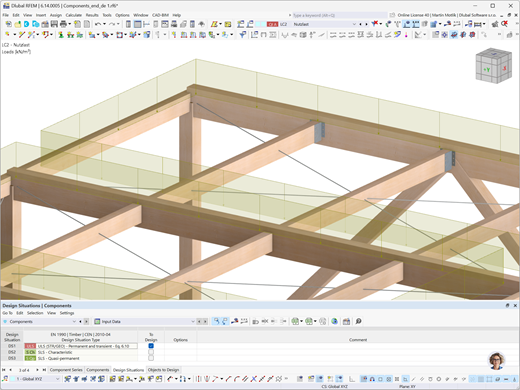

Automatische Kraftübertragung
Im Modell platzierte Bauprodukte erhalten ihre Eingangskräfte direkt aus der statischen Berechnung. Eine manuelle Datenübertragung in Herstellerprogramme oder externe Tabellenkalkulationen ist nicht erforderlich. Der gesamte Nachweis läuft in RFEM 6 als Teil eines durchgängigen Arbeitsablaufs ab.
Benutzerdefinierte Komponentenserien

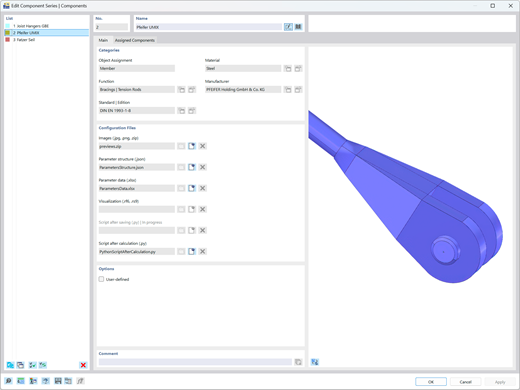

Über die vordefinierten Produkte hinaus können Nutzer mit einem Basic-API-Abonnement oder höher ihre eigenen Komponentenserien erstellen, indem sie einige Dateien bereitstellen – Excel- oder JSON-Dateien für Bemessungsformeln, Bilder und optional Python-Code. Das Add-On wandelt diese Dateien in eine voll funktionsfähige Komponentenserie um, die über eine grafische Benutzeroberfläche direkt in RFEM 6 verfügbar ist.
Häufig gestellte Fragen zum Add-On Komponenten
Ist das Add-On Komponenten der Nachfolger von RF-LIMITS in RFEM 5?
Ja. Das Add-On Komponenten funktioniert nach einem ähnlichen Prinzip und ist als direkter Nachfolger des Moduls RF-LIMITS aus RFEM 5 konzipiert. Neben dem Vergleich einer einzelnen Schnittgröße mit einem Grenzwert unterstützt das Add-On nun auch benutzerdefinierte Interaktionsformeln, die mehrere Kräfte kombinieren. Außerdem wird die Komponentensteifigkeit direkt in das Statikmodell integriert.
Welchen Elementen können Komponenten derzeit zugeordnet werden und was ist für die Zukunft geplant?
Derzeit können Komponenten Stäben und Stabenden zugewiesen werden. Die Zuordnung an Knoten, Flächen und Flächenrändern ist für eine zukünftige Version geplant.
Werden die Ergebnisse wie bei anderen Bemessungs-Add-Ons in den Hauptausgabetabellen angezeigt?
Ja. Ergebnisse werden wie bei allen anderen Bemessungs-Add-Ons in den Standard-Ausgabetabellen von RFEM 6 angezeigt und stehen zur Dokumentation und Einreichung bereit.
Kann ich neben den vordefinierten Produkten auch eigene Komponentenserien erstellen?
Ja. Mit einem API-Abonnement der Stufe Basic oder höher können Sie über eine grafische Benutzeroberfläche direkt in RFEM 6 eigene benutzerdefinierte Komponentenserien erstellen und verwenden.
Entdecken Sie die Optionen für API-Abonnements: API (gRPC)-Produktseite
Wir sind ein Standardprodukthersteller. Können unsere Produkte in die Bibliothek aufgenommen werden?
Ja. Hersteller können ihre Produkte mit den entsprechenden Bemessungswerten direkt im Add-On Komponenten hinterlegen. Bitte kontaktieren Sie uns telefonisch (+49 9673 9203-0) oder per E-Mail ([email protected]), um loszulegen.
In welchen Branchen und Anwendungsbereichen kann das Add-On Komponenten eingesetzt werden?
Das Add-On kann in allen Branchen und Anwendungsbereichen eingesetzt werden, in denen Bauprodukte nachgewiesen werden müssen – vom Stahl- und Holzbau bis hin zur Fassadentechnik und darüber hinaus.
Gibt es ein Online-Handbuch oder eine Produktdokumentation?
Ein Online-Handbuch wird derzeit erstellt und wird in Kürze verfügbar sein. In der Zwischenzeit stehen Ihnen auf dlubal.com aufgezeichnete Webinare und Knowledge-Base-Artikel zur Verfügung, die Ihnen den Einstieg erleichtern.
Kann ich das Add-On Komponenten verwenden, um Komponenten für eine bestimmte Zulassung oder Zertifizierung zu erstellen?
Ja. Sie können die für Ihre Zulassung erforderlichen Bemessungsformeln direkt in das Dateipaket integrieren – Excel- oder JSON-Dateien für die Formeln, Bilder für die Komponentengeometrie und optional Python-Code für erweiterte Logik. Sobald die Dateien bereit sind, generieren Sie eine Komponentenserie und weisen Sie diese in Ihrem Modell zu. Die Ergebnisse werden in den Standardausgabetabellen angezeigt und stehen zur Dokumentation bereit.
Kann die Steifigkeit der Bauteile im Modell berücksichtigt werden?
Ja, das Skript ermöglicht nach dem Speichern die Bearbeitung des Modells. Beispielsweise können damit Gelenk- oder Stabendsteifigkeiten angepasst werden.
