Сегодня мы сосредоточимся на маленьких, но важных деталях! Дюбели в крепежной технологии. Мы встаем с утра и идём в туалет, часто даже не задумываясь. Но именно здесь всё начинается. Большая работа с массивной деревянной рамой в прихожей, широкий зеркальный фасад и умывальник прочно удерживаются на месте благодаря дюбелям. После крепления, дюбели исчезают под мебелью, и мы забываем, что они даже есть. И все же они делают больше, чем мы думаем!
Чтобы более подробно ознакомиться с ролью наших маленьких повседневных помощников, мы взяли интервью у особого клиента. Экехард Шеллер - это, как он сам себя представляет, «строитель дюбелей» - настоящий эксперт в своей области. Конечно, речь идет не только о наших небольших бытовых дюбелях, но и о тех, на которые могут висить нагрузки в сотни килограмм или даже несколько тонн. Эккехард по образованию плотник, но после обучения он получил образование и в области гражданского строительства. Первое контакте с большими дюбелями и большими нагрузками было у него на работе, что и пробудило в нем профессиональный интерес.
Давайте' перейдём к' нашей сегодняшней теме: Почему технология крепления так важна ? Для инженеров-строителей эти аспекты имеют большее значение , чем мы часто думаем. Как правильно соединить стальную балку с железобетонной стеной? Это как раз то, о чем мы сегодня поговорим.
Три активных принципа в технологии дюбелей
углового жесткого объясняется три активных принципа технологии крепления , которые часто используются в строительстве. Активные принципы технологии дюбелей часто упускаются из виду: Нужно ли их знать? Конечно, потому что, особенно в строительстве, расчет и проектирование могут быть более эффективными, если мы знаем, что именно мы проектируем в качестве крепления. Вам действительно нужно их знать? Не обязательно, как он расскажет нам позже.
Первым активным принципом технологии крепления является принудительная фиксация или закрытие формы. Компания Eckehard в качестве примера приводит анкеры с головками и анкеры с подрезкой. Для второго принципа работы, фрикционной фиксации или силового закрытия , трение очень важно - как следует из названия - для передачи сил и, следовательно, нагрузок. Последний принцип - это соединение материала , при котором анкерный стержень вклеивается, например, в просверленное отверстие с помощью инъекционного раствора. Поэтому термин «клеёный дюбель» будет многим знаком.
Но так ли важны эти три принципа действия? В данном случае угловой поясняет, что гораздо более важно рассмотреть каждую задачу по креплению индивидуально и затем решить, какой метод крепления имеет смысл. Тогда активное начало также может действовать. В конце концов, есть решение: Речь идет только о дюбелях, связанных с безопасностью, например, для небольших стеллажей, или мне нужно установить дюбель, необходимый для устойчивости всего здания и, следовательно, для строительного надзора? Кроме того, решающим для выбора соответствующего дюбеля является также материал базы , то есть материал, к которому необходимо что-то прикрепить.
Как найти подходящий дюбель?
В старых зданиях дюбели хорошо и легко крепятся почти в каждой стене, благодаря полнотелому кирпичу, и у нас не было никаких проблем. Наоборот, современные энергоэффективные индивидуальные дома являются, например, более проблематичными. Часто тонкие стенки и многочисленные пустотелые камеры или изоляционные пакеты за ними - здесь крепление несущих дюбелей является сложной задачей.

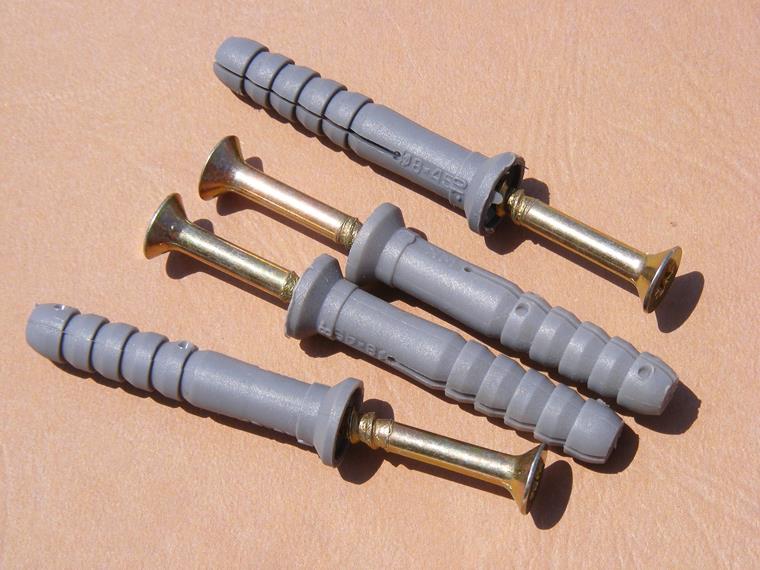

Конечно, промышленность дюбелей разработала свои собственные системы для этого , но каждый домовладелец должен знать тип этого строительного материала. Ведь в настоящее время существует огромный выбор дюбелей. Вопрос в том, какой конструктивный элемент где закрепить и как это можно сделать оптимальным образом? Это общая проблема для компании Eckehard.
- "Например, металлический распорный анкер развивает большие растягивающие усилия в узком конструктивном элементе. В таком случае вполне может случиться, что данный конструктивный элемент тоже будет разделен. В данном случае больше подходит клейкий дюбель."
Он говорит нам, что влияние окружающей среды часто не учитывается. Я хочу прикрепить к фасаду навес, но какие крепления мне нужно использовать? Здесь также нужно думать о проникновении воды. В холодном состоянии он расширяется в 'отверстии и в худшем случае рвет анкеровку. Так что в данном случае лучше работать с вклеенными дюбелями.
Особенно на крупных строительных площадках, несущая способность является не единственным фактором при выборе подходящей системы дюбелей. Другим важным моментом является, например, огнестойкость в крепежных элементах. На основе целого ряда аспектов мы в конечном итоге получим подходящую систему дюбелей. Это'часто бывает непростым. Поэтому общие ситуации применения, которые часто можно найти, например, на упаковках продуктов в строительных мастерских, не всегда уместны. Решение всегда зависит от индивидуальной задачи по креплению.
- "Наша концепция: всегда проверяйте, какие параметры мне нужно учесть для создания стабильного соединения в данном конкретном случае."
Проблемы современной технологии крепления
За последние несколько десятилетий строительная отрасль сильно изменилось. Устойчивое развитие является важным вопросом не только из-за активной защиты климата, но и из-за экономических колебаний. К тому же, технологии крепления были приспособлены к этим изменениям, поэтому были дополнительно разработаны системы анкеровки и дюбелей.
Раньше многое можно было решить с помощью чувство меры или приблизительных расчетов. Опытный пользователь способен быстро определить, какой дюбель подходит для данной нагрузки. Сегодня на рынке выходит все больше и больше специальных систем. Цель состоит в том, применить как можно меньше дюбелей в целях экономии средств и материалов.
Проблема заключается в следующем: Вместо чувство меры теперь требуются сложные конструктивные расчеты, по которым выбирается подходящая система дюбелей. Данные расчеты должен выполнять инженер с опытом работы в области анкеровки и материаловедения. Поэтому быть слесарем или мастером недостаточно.
Четыре типичные ошибки при использовании дюбелей
Если технология крепления так важна, то почему о ней часто забывают или не уделяют достаточного внимания в расчетах? Со своей точки зрения, Эккехард приводит для этого несколько оснований. Одним из них является, например, удобство проектирования. Необходимое программное обеспечение обычно предоставляется производителем вместе с соответствующим обучением. Однако такие подробные решения часто откладываются.
- «Потом это 'э-э, я что-то записываю, и всё' в порядке. И 'пройдет."
В конце концов, инженер-консультант определяет, что расчет конструкции отсутствует, и возникают проблемы. Например, был выбран неправильный размер дюбеля или не подходят расстояния до краев. угловой аддон, но работает оно как раз: " Сначала планируйте, а потом установите. "

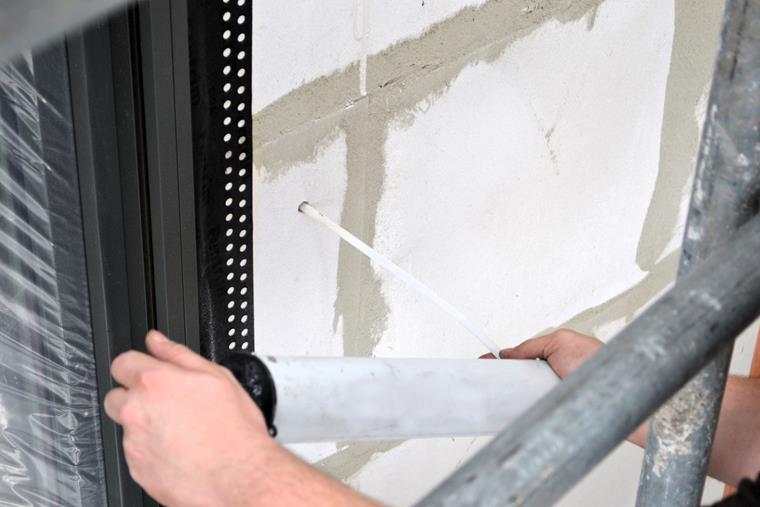

Он также упоминает еще один аспект, который на практике часто игнорируется или пренебрегается: очистка просверленного отверстия. Мы знаем это из дома: обязательный вакуумный инструмент, находящийся прямо под отверстием для бурения. На хороший пол не попало ни пылинки. Для хорошей фиксации дюбеля необходимо удалить из просверленного отверстия буровую сталь.
Здесь он рассказывает нам о технических новшествах, таких как специальные всасывающие бури , к которым присоединен соответствующий вакуум. Образующаяся при бурении буровая промышленность отсасывается непосредственно во время процесса бурения, и, в зависимости от допуска дюбелей, дополнительная очистка отверстия может не потребоваться. Однако для многих типов дюбелей, например для клеевых дюбелей, это никак не регулируется. Однако в данном случае все равно необходимо применить противовыбросовый газ или другие инструменты, предусмотренные техническим свидетельством для анкеровки.
В зависимости от системы дюбелей, необходимо придать шероховатость внутренней стенке просверленного отверстия с помощью стального гребня перед дальнейшей очисткой с помощью отсоса или сжатого воздуха. Так что для установки одного из многих дюбелей, обычно требуемых на строительной площадке, требуется очень много усилий. Усилие, которое часто считается ненужным , хотя оно может быть очень опасным.
Давайте' продолжим с бурением и перейдем к другой теме: методы бурения. Материал здесь, конечно, важен. Для классического бетона мы обычно используем ударное буровое оборудование, которое импульсами врезается в стену.
Если у меня есть филигранный пустотелый камень, то вместо красивого и прямого отверстия я получаю огромную кальдеру. В этом случае производители рекомендуют вращательное бурение как подходящий метод бурения. Конечно, это занимает больше времени, когда необходимо установить тысячи дюбелей, но для подходящего дюбеля в отверстии скала остается целой и устойчивой. Опять же, время - ограниченный ресурс , поэтому это требование часто упускается из виду.
В отрасли есть решение и для этих проблем: специальные универсальные дрели, обеспечивающие идеальные и быстрые отверстия даже при вращательном движении. Однако, на стройплощадке часто имеется только перфоратор, а специальные инструменты довольно дороги.
Последняя проблема, с которой сталкивается угловая арматура на стройплощадках, - это поиск правильного монтажного крутящего момента. Это всегда указывается производителями дюбелей для многих систем дюбелей и соответствующего размера. Тем не менее, часто лучше работать с трещоткой, чем с надлежащим образом откалиброванным динамометрическим ключом. Обычно рабочим виднее, но и в этом случае преобладает удобство.
Учиться на ошибках других
Эккехард всегда использует в своих учебных курсах фотографии неправильного применения инструментов, которые он находит, например, в пути, на стройплощадке или во время отдыха. Ведь обучение на ошибках, в том числе совершённых других, по-прежнему является лучшим способом обучения.
Будь то 'система наружной вентиляции в супермаркете, которая падает на следующий день после установки из-за неправильного планирования монтажа, или других проблем: Он особо отметил, что необходимо посредством различных тренингов постоянно повышать уровень знаний о «'ответственности строительных проектов'». Даже малейшая небрежность в данной области может привести к выходу несущей конструкции из работы.
Актуальные проблемы строительной отрасли
Наш последний пункт - обучение сотрудников - приведет нас к следующей части статьи. На стройплощадках не хватает обученных специалистов. Нехватка квалифицированных рабочих становится все более острой, и это часто происходит за счет снижения норм безопасности , которым мы любим неукоснительно следовать, особенно в Германии.
Конечно, обучение тоже требует времени. Тем не менее, лучше взять слесаря с работы на день, чтобы обучить его, чем в конечном итоге сделать ошибку из-за отсутствия знаний или осведомлённости. А ошибки в обеспечении безопасности конструкций могут быстро привести к опасности для жизни и здоровья.
Ведь строительные материалы и используемые системы дюбелей в настоящее время сильно меняются. Новые составы , переработанные продукты - наше предложение постоянно расширяется. Даже сами производители дюбелей часто не в состоянии за ним уследить. Полезными могут быть так называемые испытания дюбелей на строительной площадке , но они тоже требуют обучения.
С этими инновационными разработками в области технологии дюбелей должен быть ознакомлен каждый монтажник. Проектировщики, инженеры-строители или архитекторы также получат время от времени для обучения.
Будущее строительства
Как обычно, в конце нашего интервью мы спросим у нашего гостья, каким он видит будущее строительства и что изменится. Компания Eckehard занимается перепланировкой зданий , особенно жилых зданий. В конце концов, становится все более важно работать с уже существующими зданиями, а не строить новые.
Он также рассматривает новые вызовы для технологии дюбелей при изготовлении новых строительных материалов , особенно из сектора переработанных материалов. В конце концов, к сожалению, требуется какое-то время, чтобы новые строительные материалы были соответственно закреплены в нормативах.
- «Нельзя рассчитывать, что старый хороший кирпич имеет ту же несущую способность, что и суперсовременный кирпич, в который были включены их обрезки для повторного использования. Именно здесь необходимо провести сравнительные испытания."
Конечно, мы также задаемся вопросом, что бы сделал Эккехард, если бы у него было одно пожелание для всей строительной отрасли. Его ответ, наверное, говорит всем нам от глубины души: Строительное законодательство должно быть унифицированным. В конце концов, в каждой федеральной земле Германии есть свои европейские нормы, федеральные немецкие нормы и строительные нормы.
Особенно в области планирования, где даже минимальные отклонения имеют большое влияние. Например, безопасная высота падения для окон составляет 1 м в 15 состояниях, и 0,50 м в одном состоянии. Эффективному процессу проектирования часто становится ложное чувство «мы всегда так делали».
Эккехард рекомендует своим коллегам пройти «'хороший учебный курс по работе с дюбелями'" или посмотреть вебинар. Как мы уже убедились, повышение осведомлённости в этой области чрезвычайно важно. Тем не менее практическая часть всегда обеспечивает тот или иной момент подъема.
Эккехард, какое ваше любимое здание?
Невольно он рассказывает нам о своем небольшом здании с большим садом в Германии. Он и его чета хотят вернуть этот дом из 1950 - х годов , чтобы привести его в пригодное для проживания состояние.
Его самым популярным большим зданием является Немецкий технический музей, в котором находится, например, взрывной самолет «Изюм». Ведь он сам работал над этим впечатляющим зданием в качестве проектировщика. Для того времени методы, используемые при расчёте, были безусловно инновационными. Мы можем абсолютно понять его энтузиазм. Спасибо, что вы с нами!
