Trvale: Hmoždinky v technice upevnění

Dnes se zaměříme na malé, ale důležité detaily! Hmoždinky v technice upevnění. Ráno vstáváme a jdeme na toaletu, aniž bychom se nad tím zamysleli. Ale tady to začíná. Velký obraz s masivním dřevěným rámem v předsíni, široká zrcadlová skříňka a umyvadlo - to vše zůstává bezpečně na svém místě díky hmoždinkám. Po jejich upevnění zmizí kolíky pod nábytkem a zapomeneme, že tam vůbec jsou. Přesto umí víc, než si myslíme!

Abychom si přiblížili roli našich malých hrdinů všedního dne, vyzpovídali jsme velmi vzácného hosta. Eckehard Scheller , jak sám sebe představuje, je skutečný odborník ve svém oboru. Samozřejmě se nezabývá pouze našimi malými kolíky pro domácnost, ale také těmi, na kterých mohou viset břemena o hmotnosti stovek kilogramů nebo dokonce několika tun. Eckehard se vyučil tesařem, ale po vyučení vystudoval stavební inženýrství. První kontakt s velkými kolíky a těžkými břemeny byl v jeho prvním zaměstnání a vzbudil jeho profesní zájem.

Ať už se jedná o kuchyňské skříňky, obrázky nebo zrcadla: Vše je upevněno kolíky.

Takže'přejděme k dnešnímu'tématu: Proč je spojovací technika tak důležitá ? Pro statiky mají tyto aspekty také větší význam , než si často uvědomujeme. Jak mohu správně připojit ocelový nosník k železobetonové stěně? To je přesně to, o čem dnes mluvíme.

Tři aktivní principy technologie kolíků

Cornerhard vysvětluje tři aktivní principy spojovací techniky, které se často používají ve stavebnictví. Aktivní principy technologie kolíků jsou často opomíjeny: Měli byste je znát? Samozřejmě, protože zejména ve statice může být výpočet a posouzení efektivnější, pokud víme, co přesně posuzujeme jako upevnění. Opravdu je potřebujete znát? Ne nutně, jak nám později říká.

Prvním aktivním principem spojovací techniky je tvarové spojení nebo tvarový uzávěr. Eckehard uvádí jako příklady šroubové kotvy s hlavou a podříznuté kotvy. Jak již název napovídá, u druhého principu funkce, třecího uzamčení nebo silového uzavření , je tření velmi důležité pro přenos sil a tím i zatížení. Posledním principem je materiálový spoj , kdy se kotevní tyč vlepí například pomocí injektážní malty do vyvrtaného otvoru. Pojem „lepený kolík“ bude proto mnohým známý.

Jsou ale tyto tři principy opravdu tak důležité? Cornerhard zde vysvětluje, že mnohem důležitější je podívat se na každou úlohu upevnění jednotlivě a poté se rozhodnout, který způsob upevnění má největší smysl. Pak může hrát roli také aktivní princip. Nakonec následuje rozhodnutí: Jedná se pouze o bezpečnostní kolíky, například pro menší regály, nebo mám namontovat kolík, který je důležitý pro stabilitu celé budovy, a tím i pro stavební dozor? Kromě toho je pro výběr správného kolíku rozhodující také základní materiál, tedy materiál, na který má být něco upevněno.

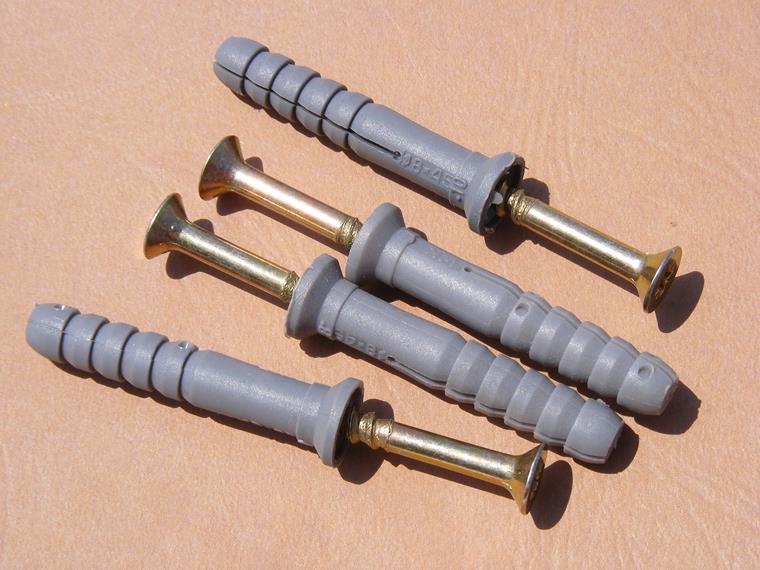

Známe je: klasické plastové kotvy pro domácí použití.

Jak mohu najít správnou hmoždinku?

Ve starých budovách nacházejí hmoždinky díky plným cihlám dobré a snadné uchycení téměř v každé stěně a nemáme vůbec žádné problémy. Naproti tomu například moderní energeticky úsporné rodinné domy jsou problematičtější. Často jsou za nimi tenké stojiny a za nimi mnoho dutých komor nebo izolačních paketů - zde je upevnění nosných kolíků výzvou.

Průmysl hmoždinek pro to samozřejmě vyvinul vlastní systémy , ale každý majitel domu by měl znát typ stavebního materiálu. Koneckonců, výběr kolíků je dnes obrovský. Otázka zní: který konstrukční prvek by měl být kde upevněn a jak to lze nejlépe provést? To je pro Eckeharda častým problémem.

• „Například kovová rozpěrná kotva vyvolává velké rozpínací síly v úzkém konstrukčním prvku. Pak se může stát, že se tento konstrukční prvek také rozdělí. Zde by byla vhodnější lepicí hmoždinka."

Říká nám, že vlivy prostředí se často nezohledňují. Chtěl bych na fasádu namontovat markýzu, ale jaké spojovací prostředky bych měl použít? Také zde musím myslet na vnikající vodu. Ta se za studena ve vyvrtaném otvoru rozšíří a v nejhorším případě zaskočí ukotvení. Proto je v tomto případě lepší pracovat s vlepenými kolíky.

Jako součást mnoha domů chrání před sluncem a deštěm markýzy.

Zejména na větších stavbách není únosnost jediným faktorem při rozhodování o vhodném systému kolíků. Dalším důležitým bodem je například požární odolnost v technice upevnění. To spojuje řadu aspektů, které nakonec vedou ke vhodnému systému kolíků. Často to'není příliš snadné. Obecné situace, jaké se často vyskytují na obalech produktů v obchodech pro kutily, proto nejsou vždy vhodné. Vždy záleží na individuální úloze upevnění.

• „Naše filozofie: vždy zkontrolujte, které parametry musím v tomto konkrétním případě zohlednit, aby bylo vytvořeno stabilní spojení."

Problémy moderní spojovací techniky

Stavebnictví se v posledních desetiletích hodně změnilo. Udržitelnost je důležitou otázkou nejen kvůli aktivní ochraně klimatu, ale také kvůli ekonomickým výkyvům. Upevňovací technika se této změně přizpůsobila, a proto byly dále vyvinuty systémy ukotvení a kolíků.

V minulosti bylo možné o mnoha věcech rozhodovat proporcionálně nebo hrubými odhady. Zkušené oko mohlo rychle určit, která hmoždinka je vhodná pro jaké zatížení. Dnes se na trh dostává stále více speciálních systémů. Cílem je používat co nejméně kolíků, aby se ušetřily peníze i materiál.

Problém je následující: Místo smyslu pro proporce je nyní zapotřebí složitá posouzení ze stavebního hlediska, podle nichž se vybere vhodný systém kolíků. Tato posouzení by měl provést inženýr se zkušenostmi v kotevní technologii a nauce o stavebních materiálech. Být montérem nebo mistrem tedy nestačí.

Strojírenství patří ke klasickému technickému vzdělání

Čtyři časté chyby při použití kolíků

Pokud je spojovací technika tak důležitá, proč se na ni při návrhu často zapomíná nebo jí není věnována dostatečná pozornost? Ze svého pohledu nám k tomu Eckehard uvádí několik důvodů. Jedním z nich je například pohodlí při navrhování. Potřebný software je obvykle zajištěn výrobcem včetně příslušného školení. Taková detailní řešení se ovšem často odkládají.

• „Pak je to' jako, aha, něco si zapíšu a je to v pořádku. To'vydrží."

Nakonec inspektor zjistí, že chybí statické posouzení a nastávají problémy. Například byla vybrána nesprávná velikost kolíku nebo vzdálenosti od okrajů nevyhovují. Cornerhard ví, jak snadno se lze něčemu takovému vyhnout: " Nejprve naplánujte, pak instalujte. "

Zmiňuje také další aspekt, který je v praxi často opomíjen nebo opomíjen: čištění vyvrtaného otvoru. Známe to z domova: Obligátní vysavač, který se nachází přímo pod vyvrtaným otvorem. Na dobrou podlahu se nedostane ani zrnko prachu. Aby hmoždinka dobře držela, je nutné odstranit z vyvrtaného otvoru prach.

Zde nám vypráví o technických novinkách, jako jsou například speciální sací vrtačky , ke kterým je připojen příslušný vysavač. Prach z vrtání vznikající při vrtání se odsává přímo během vrtání a v závislosti na schválení hmoždinky již nemusí být nutné další čištění. Pro mnoho typů hmoždinek, jako jsou například lepicí hmoždinky, to však ještě není takto upraveno. I v tomto případě je nutné použít profukovací čerpadlo nebo jiné nástroje stanovené v technickém schválení kotvy.

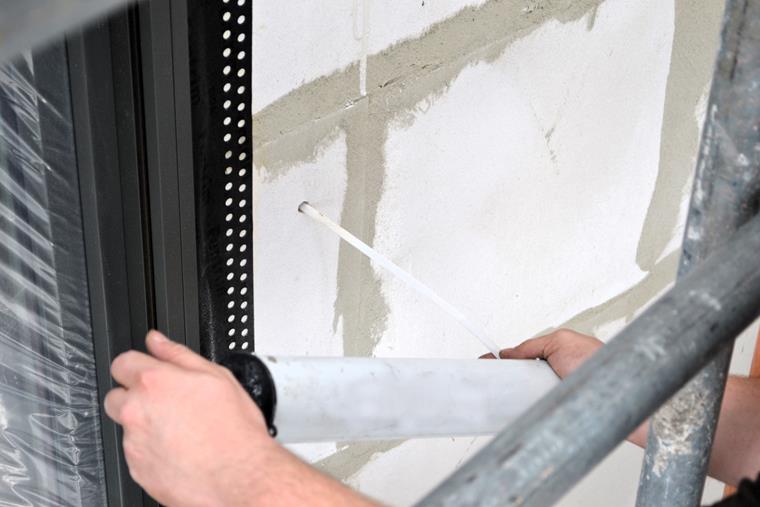

Zde vidíme čištění vrtů na staveništi pomocí ofukovacího čerpadla (Foto: Eckehard Scheller).

V závislosti na systému kolíků je třeba před dalším čištěním ofukovacím čerpadlem nebo dokonce stlačeným vzduchem zdrsnit vnitřní stěnu vyvrtaného otvoru ocelovým hřebenem. To je velká pracnost pro jeden z mnoha kolíků na staveništi. Námaha, která je často považována za zbytečnou , i když může být velmi nebezpečná.

Zůstaňme' u vrtání a přejděme k jinému tématu: vrtací metody. Důležitý je zde samozřejmě materiál. U klasického betonu používáme příklepový vrták, který se nárazově proniká do stěny velkou silou.

Pokud mám filigránový dutý kámen, místo pěkného a rovného otvoru vylámu obrovskou kalderu. V tomto případě výrobci doporučují rotační vrtání jako vhodnou metodu vrtání. To samozřejmě trvá déle, když je třeba osadit tisíce kolíků, ale skála zůstává ve vyvrtaném otvoru celistvá a stabilní pro vhodný kolík. Čas je opět nedostatkovým zbožím , a proto je tento požadavek často opomíjen.

I pro tyto problémy má průmysl řešení: speciální víceúčelové vrtáky, které zajišťují dokonalý a rychlý otvor i při rotačním pohybu. Na stavbě je ovšem často jen vrtací kladivo a speciální nářadí je drahé.

Posledním problémem, se kterým se rohové kování na stavbách setkává, je nalezení správného montážního momentu. Ta je stanovena výrobci kolíků pro mnoho systémů kolíků a příslušnou velikostí kolíků. Často je však stále lepší pracovat s ráčnou než s vhodně kalibrovaným momentovým klíčem. Zaměstnanci obvykle vědí lépe, ale i zde často převládá pohodlí.

Učit se z chyb druhých

Eckehard vždy rád používá při svých školeních fotografie nesprávných aplikací, které najde například na silnici, na stavbě nebo na dovolené. Učit se z chyb, včetně chyb ostatních, je přece pořád nejlepší způsob, jak se poučit.

Ať už se jedná' o venkovní větrací systém v supermarketu, který den po instalaci spadne, protože montáž nebyla správně naplánována, nebo jiné problémy: Zdůrazňuje, že je třeba i nadále zvyšovat povědomí o „'odpovědnosti ve stavebních projektech'“ prostřednictvím školení. I sebemenší nedbalost v této oblasti může vést k selhání nosné konstrukce.

Aktuální problémy ve stavebnictví

Náš poslední bod, školení personálu , nás vede k další části tohoto příspěvku. Na stavbách chybí kvalifikovaní odborníci. Nedostatek kvalifikovaných pracovníků je stále palčivější, a to často na úkor bezpečnostních norem , které zvláště v Německu rádi důsledně dodržujeme.

Školení samozřejmě také nějakou dobu trvá. Je ovšem lepší nechat montéry na jeden den z práce, aby je zaškolili, než udělat chybu kvůli nedostatku znalostí nebo informovanosti. A chyby v bezpečnosti konstrukce mohou rychle vést k ohrožení života a zdraví.

Recyklované stavební materiály se obvykle skládají z fragmentů demolovaných budov.

Koneckonců používané stavební materiály a kolíkové systémy se v současnosti velmi mění. Nové skladby , recyklované produkty - nabídka se neustále rozšiřuje. Ani samotní výrobci hmoždinek často nedokážou držet krok. Pomoci mohou takzvané kolíkové zkoušky na staveništi , ale také to vyžaduje školení.

Každý montér by měl být obeznámen s těmito novinkami v oblasti technologie kolíků. Projektanti, stavební inženýři nebo architekti také těží z toho, že si občas najdou čas na školení.

Budoucnost stavebnictví

Jako vždy se na závěr našeho rozhovoru ptáme našeho hosta, jak vidí budoucnost stavebnictví a co se změní. Eckehard se vztahuje k sanaci budov , zejména ve výstavbě obytných budov. Koneckonců je stále důležitější pracovat s budovami, které již máme, než stavět nové.

Také v nových stavebních materiálech , zejména z oblasti recyklace, vidí novou výzvu pro technologii kolíků. Nakonec bohužel vždy nějakou dobu trvá, než se nové stavební materiály odpovídajícím způsobem zakotví v normách.

• „Nemůžeme předpokládat, že stará dobrá cihla má stejnou nosnost jako ultramoderní cihla, do které byly zapracovány zbytky cihel pro recyklaci. Zde je třeba provést srovnávací testy."

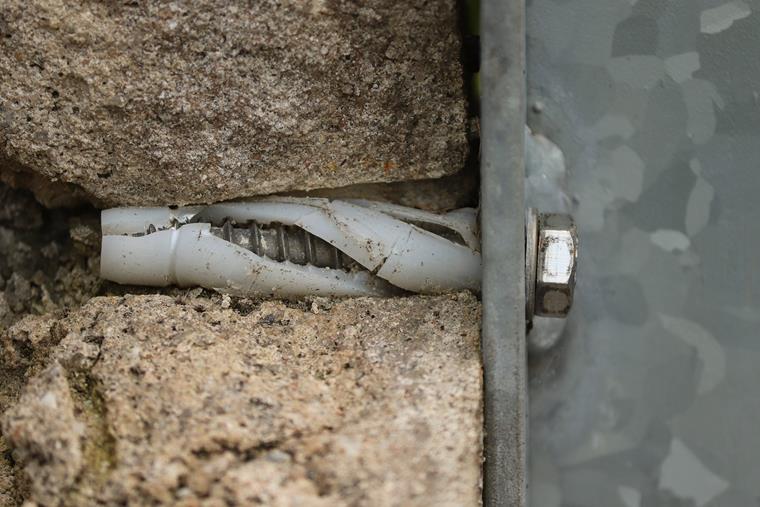

Hmoždinky zná každý: ať už pro použití v domácnosti nebo ve stavebnictví.

Samozřejmě se také ptáme, co by Eckehard dělal, kdyby měl jediné přání pro stavebnictví. Jeho odpověď nám všem pravděpodobně mluví z duše: Stavební zákon by se měl sjednotit. Koneckonců máme v každé spolkové zemi Německo evropské předpisy, spolkové německé předpisy a zemské stavební normy.

Zejména v oblasti plánování mají i minimální odchylky velký vliv. Například bezpečná výška pádu pro okna je 1 m v 15 stavech a 0,50 m v jednom stavu. Mylný dojem „vždy jsme to tak'dělali“ často brání efektivnímu procesu posouzení.

Eckehard doporučuje svým kolegům, aby absolvovali „'školení na dobré kolíky'“ nebo se podívali na webinář. Jak jsme již viděli, zvyšování povědomí je v této oblasti nesmírně důležité. Zejména praktická část poskytuje vždy jeden nebo druhý aha moment.

Eckeharde, jaká je tvoje nejoblíbenější stavba?

Spontánně nám vypráví o svém domku s velkou zahradou v Německu. Jeho cílem je vrátit tomuto domu z 50. let 20. století stav, v němž by se dalo žít.

Jeho oblíbenou velkou budovou je ve skutečnosti Německé technické muzeum , kde je vystaven bombardér Raisin. Ostatně na této impozantní stavbě sám pracoval jako projektant. V té době byly použité techniky rozhodně inovativní. Jeho nadšení naprosto chápeme. Děkujeme, že jsi k nám přišel!

Německé technické muzeum bylo ve své době symbolem inovací.
