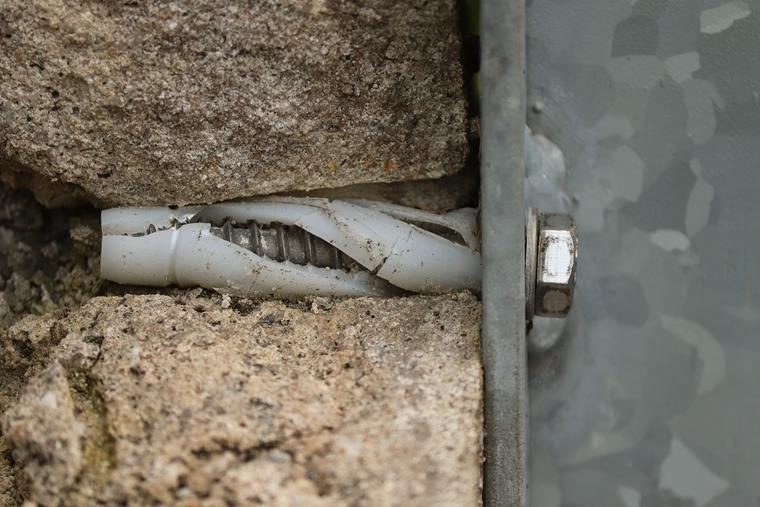

¡Hoy nos centramos en los detalles pequeños pero significativos! Los pasadores en la tecnología de fijación. Nos levantamos por la mañana y vamos al baño, a menudo sin pensarlo dos veces. Pero aquí es donde comienza. El cuadro grande con su marco de madera maciza en el pasillo, el amplio armario con espejo y el lavabo, todo permanece seguro en su lugar gracias a los tacos. Después de fijarlos, los tacos desaparecen debajo de los muebles y nos olvidamos de que están allí. ¡Sin embargo, hacen más de lo que pensamos!
Para echar un vistazo más de cerca al papel de nuestros pequeños héroes cotidianos, entrevistamos a un invitado muy especial. Eckehard Scheller es "el hombre de los pasadores", como él mismo se presenta, un verdadero experto en su campo. Por supuesto, no solo se ocupa de nuestros pequeños tacos domésticos, sino también de aquellos en los que se pueden colgar cargas de cientos de kilogramos o incluso varias toneladas. Eckehard se formó como carpintero, pero estudió ingeniería civil después de su aprendizaje. El primer contacto con pasadores grandes y cargas pesadas fue en su primer trabajo y despertó su interés profesional.
Así que'pasemos al tema de hoy': ¿Por qué es tan importante la tecnología de fijación ? Para los ingenieros estructurales, estos aspectos también tienen una mayor relevancia de lo que a menudo nos damos cuenta. ¿Cómo puedo conectar mi viga de acero correctamente a un muro de hormigón armado? Esto es exactamente de lo que estamos hablando hoy.
Tres principios activos de la tecnología de pasadores
Cornerhard explica los tres principios activos de la tecnología de fijación , que se utilizan a menudo en la industria de la construcción. Los principios activos de la tecnología de pasadores a menudo se pasan por alto: ¿Debería conocerlos? Por supuesto, porque especialmente en la ingeniería estructural, el análisis y el diseño pueden ser más eficientes si sabemos qué es exactamente lo que estamos diseñando como fijación. ¿Realmente necesita conocerlos? No necesariamente, como nos dice más tarde.
El primer principio activo de la tecnología de fijación es el bloqueo positivo o cierre de forma. Eckehard menciona los anclajes con cabeza y los anclajes con entalladura como ejemplos. Para el segundo principio de funcionamiento, el bloqueo por fricción o fuerza de cierre , la fricción es muy importante, como su nombre indica, para transferir esfuerzos y, por lo tanto, cargas. El último principio es la conexión del material , donde se pega una barra de anclaje en un agujero perforado con mortero de inyección, por ejemplo. Por lo tanto, el término "pasador encolado" será familiar para muchos.
Pero, ¿son estos tres principios de acción realmente tan importantes? Aquí, Cornerhard explica que es mucho más importante considerar cada tarea de fijación por separado y luego decidir qué método de fijación tiene más sentido aquí. Entonces el principio activo también puede jugar un papel. Al final, hay una decisión: ¿Se trata solo de pasadores relevantes para la seguridad, por ejemplo para estanterías más pequeñas, o debo instalar un pasador que sea relevante para la estabilidad de todo el edificio y, por lo tanto, para la supervisión del edificio? Además, el material base , es decir, el material al que se va a fijar algo, también es decisivo para la selección del pasador correcto.
¿Cómo encuentro el pasador correcto?
En edificios antiguos, los pasadores encuentran un buen y fácil agarre en casi todas las paredes, gracias a los ladrillos macizos, y no tenemos ningún problema. Por el contrario, Por ejemplo, las casas unifamiliares modernas y energéticamente eficientes son más problemáticas. A menudo hay almas delgadas y numerosas cámaras huecas o paquetes de aislamiento detrás de ellas; aquí, la fijación de los pasadores portantes es un desafío.

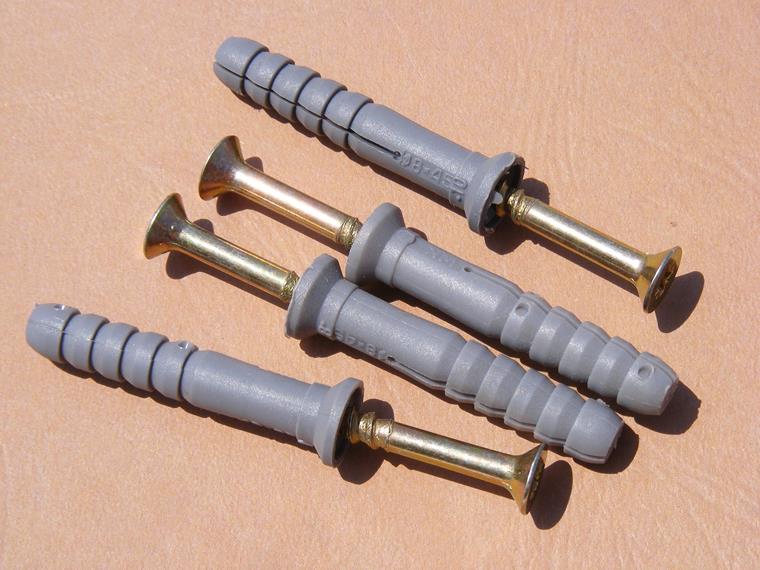

Por supuesto, la industria de los pasadores ha desarrollado sus propios sistemas para esto , pero cada propietario debe conocer el tipo de material de construcción. Después de todo, hay una gran selección de pasadores en estos días. La pregunta es: ¿qué componente estructural se debe fijar dónde y cómo se puede hacer de la mejor manera posible? Esta es una preocupación común para Eckehard.
- "Por ejemplo, un anclaje metálico expansivo desarrolla grandes fuerzas de expansión en un componente estructural estrecho. Entonces bien puede ser que este componente estructural también esté dividido. Un pasador adhesivo sería más adecuado aquí."

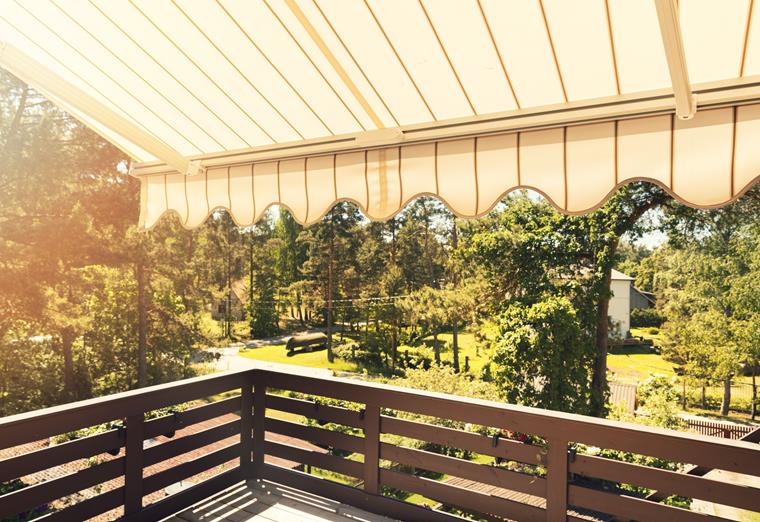

Nos dice que las influencias ambientales a menudo no se tienen en cuenta. Me gustaría instalar un toldo en la fachada, pero ¿qué elementos de fijación debo usar? También tengo que pensar en la intrusión de agua aquí. Esto se expande en el agujero perforado cuando hace frío y, en el peor de los casos, rompe el anclaje. Entonces, en este caso, es mejor trabajar con pasadores encolados.
Especialmente en obras de construcción más grandes, la capacidad de carga no es el único factor en la decisión de un sistema de pasadores adecuado. Otro punto importante es, por ejemplo, la resistencia al fuego en la tecnología de fijación. Esto reúne una serie de aspectos que finalmente conducen a un sistema de pasadores adecuado. A menudo no es muy fácil. Por lo tanto, las situaciones de aplicación generales, como las que se encuentran a menudo en los embalajes de los productos en las tiendas de bricolaje, no siempre son apropiadas. Siempre depende de la tarea de fijación individual.
- "Nuestra filosofía: siempre verifico qué parámetros debo considerar para crear una conexión estable en este caso particular."
Problemas de la tecnología de fijación moderna
El sector de la construcción ha cambiado mucho en las últimas décadas. La sostenibilidad es un tema importante no solo por la protección activa del clima, sino también por las fluctuaciones económicas. La tecnología de fijación se ha adaptado a este cambio, por lo que se han desarrollado aún más los sistemas de anclaje y pasadores.
En el pasado, se podían decidir muchas cosas con un sentido de la proporción o estimaciones aproximadas. Con experiencia, un ojo entrenado podría determinar rápidamente qué pasador era apropiado para qué carga. Hoy en día, cada vez más sistemas especiales están entrando en el mercado. El objetivo es utilizar el menor número posible de pasadores para ahorrar dinero y materiales.
El problema es: En lugar de un sentido de la proporción, ahora se requieren diseños complejos desde el punto de vista de la construcción, según el cual se selecciona el sistema de pasadores apropiado. Estas comprobaciones de diseño deben ser realizadas por un ingeniero con experiencia en tecnología de anclaje y ciencia de materiales de construcción. Por lo tanto, ser un instalador o un maestro artesano no es suficiente.
Cuatro errores comunes al usar pasadores
Si la tecnología de fijación es tan importante, ¿por qué a menudo se olvida o no se le presta suficiente atención en el diseño? Desde su punto de vista, Eckehard nos da algunas razones para esto. Uno de ellos es la conveniencia de cálculo, por ejemplo. El software necesario generalmente lo proporciona el fabricante, incluida la formación correspondiente. Sin embargo, estas soluciones detalladas a menudo se posponen.
- "Entonces'es como, ah, escribo algo y está'bien. Se'mantiene."
Al final, el ingeniero de inspección determina que falta el cálculo estructural y surgen problemas. Por ejemplo, se ha seleccionado un tamaño de pasador incorrecto o las distancias al borde no se ajustan. cornerhard sabe con qué facilidad se puede evitar algo como esto: " Planificar primero, luego instalar. "

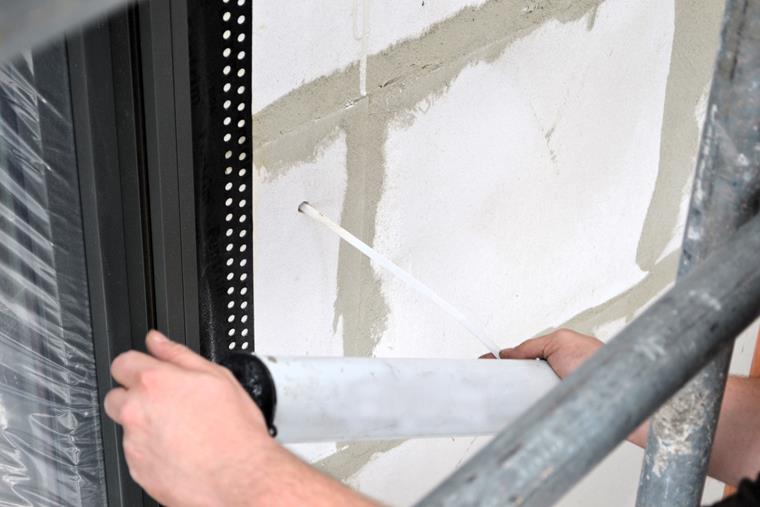

También menciona otro aspecto que a menudo se ignora o se descuida en la práctica: limpieza del agujero perforado. Lo sabemos desde casa: la aspiradora obligatoria, que se mantiene directamente debajo del taladro. Ni una mota de polvo cae en el buen suelo. Para que un pasador tenga una buena sujeción, es necesario eliminar el polvo de perforación del agujero taladrado.
Aquí, nos cuenta sobre las innovaciones técnicas, como los taladros de succión especiales a los que se conecta una aspiradora correspondiente. El polvo de perforación generado durante la perforación se succiona directamente durante el proceso de perforación y, dependiendo de la aprobación del pasador, es posible que ya no sea necesaria una limpieza adicional de la perforación. Sin embargo, esto aún no está regulado de esta manera para muchos tipos de pasadores, como los pasadores adhesivos. En este caso, aún es necesario utilizar una bomba de soplado u otras herramientas previstas en la aprobación técnica del anclaje.
Dependiendo del sistema de pasadores, es necesario raspar la pared interior del agujero perforado con un peine de acero antes de una limpieza adicional con una bomba de soplado o incluso con aire comprimido. Por lo tanto, es un gran esfuerzo para uno de los muchos pasadores en una obra de construcción. Un esfuerzo que a menudo se considera innecesario , aunque puede ser muy peligroso.
Quedémonos' con la perforación y pasemos a otro tema: métodos de perforación. El material es importante aquí, por supuesto. Para el hormigón clásico, usamos una broca de percusión, que se abre paso en la pared en impulsos con mucha fuerza.
Si tengo una piedra hueca de filigrana, termino rompiendo una gran caldera en lugar de un bonito y recto agujero perforado. En este caso, los fabricantes recomiendan la perforación rotatoria como un método de perforación adecuado. Por supuesto, esto lleva más tiempo cuando se tienen que colocar miles de pasadores, pero la roca permanece entera y estable para el pasador adecuado en el agujero perforado. Una vez más, el tiempo es un bien escaso , por lo que este requisito a menudo se pasa por alto.
La industria también tiene una solución para estos problemas: Brocas multiusos especiales que aseguran un agujero perfecto y rápido, incluso en el movimiento giratorio. Sin embargo, a menudo solo hay un taladro de percusión en una obra de construcción, y las herramientas especiales son caras.
El último problema con el que se encuentran los herrajes de esquina en las obras de construcción es encontrar el par de apriete correcto. Esto lo especifican los fabricantes de pasadores para muchos sistemas de pasadores y el tamaño respectivo del pasador. Sin embargo, a menudo es mejor trabajar con una carraca que con una llave dinamométrica calibrada adecuadamente. Por lo general, los trabajadores lo saben mejor, pero la conveniencia a menudo también prevalece aquí.
Aprender de los errores de otros
A Eckehard siempre le gusta usar fotos de aplicaciones incorrectas en sus cursos de formación, que encuentra en la carretera, en una obra de construcción o de vacaciones, por ejemplo. Después de todo, aprender de los errores, incluidos los de los demás, sigue siendo la mejor manera de aprender.
Ya sea un sistema de ventilación exterior en un supermercado que se cae el día después de la instalación porque el montaje no se planificó correctamente u otros problemas: Destaca que es necesario seguir concienciando sobre la "'responsabilidad en los proyectos de construcción'" de todo tipo a través de la formación. Incluso la negligencia más pequeña en esta área puede provocar el fallo de una estructura de soporte.
Problemas actuales en la industria de la construcción
Nuestro último punto, la formación del personal , nos lleva a otra parte de este artículo. Los especialistas capacitados son escasos en las obras de construcción. La escasez de trabajadores cualificados se está agudizando y esto a menudo es a expensas de las normas de seguridad , que nos gusta seguir meticulosamente, especialmente en Alemania.
Por supuesto, la formación también lleva algo de tiempo. Sin embargo, es mejor tomar a los instaladores sin trabajo por un día para capacitarlos que terminar cometiendo un error por falta de conocimiento o conciencia. Y los errores en la seguridad estructural pueden conducir rápidamente a un peligro para la vida y la integridad física.
Después de todo, los materiales de construcción y los sistemas de pasadores utilizados están cambiando mucho en la actualidad. Nuevas composiciones , productos reciclados: la oferta está en constante crecimiento. Incluso los propios fabricantes de pasadores a menudo no pueden seguir el ritmo. Las llamadas pruebas de pasadores en la obra pueden ayudar, pero esto también requiere formación.
Todo instalador debería estar familiarizado con estas innovaciones en el campo de la tecnología de pasadores. Los planificadores, ingenieros civiles o arquitectos también se benefician de tomarse un tiempo para un curso de formación de vez en cuando.
El futuro de la construcción
Como siempre, al final de nuestra entrevista, le preguntamos a nuestro invitado cómo ve el futuro de la construcción y qué cambiará. Eckehard se refiere a la reurbanización de edificios , especialmente en la construcción de edificios residenciales. Después de todo, cada vez es más importante trabajar con los edificios que ya tenemos, en lugar de construir nuevos.
También ve un nuevo desafío para la tecnología de pasadores en los nuevos materiales de construcción , especialmente del sector del reciclaje. Al final, desafortunadamente, siempre se necesita bastante tiempo para que los nuevos materiales de construcción se anclen en las normas en consecuencia.
- “No podemos asumir que un buen ladrillo viejo tiene la misma capacidad de carga que un ladrillo ultra moderno en el que se han incorporado restos de ladrillo para su reciclaje. Aquí se deben realizar las pruebas comparativas."
Por supuesto, también nos preguntamos qué haría Eckehard si tuviera un deseo para la industria de la construcción. Su respuesta probablemente nos habla a todos desde el alma: La ley de edificación debería estar unificada. Después de todo, tenemos regulaciones europeas, regulaciones federales alemanas y códigos de construcción estatales en cada estado federal de Alemania.
Especialmente en el área de la planificación, incluso las desviaciones mínimas tienen un gran impacto. Por ejemplo, la altura de caída segura para ventanas es de 1 m en 15 estados y de 0,50 m en un estado. Una falsa sensación de "'siempre lo hemos hecho de esta manera" a menudo se interpone en el proceso de diseño eficiente.
Eckehard recomienda a sus colegas que realicen un "'curso de formación sobre buenos pasadores'" o vean un seminario web. La concienciación es increíblemente importante en esta área, como hemos visto. Especialmente la parte práctica siempre proporciona uno u otro momento aha.
Eckehard, ¿cuál es su edificio favorito?
Espontáneamente, nos habla de su pequeña casa con un gran jardín en Alemania. Él y su esposa tienen como objetivo devolver esta casa de la década de 1950 a un estado habitable.

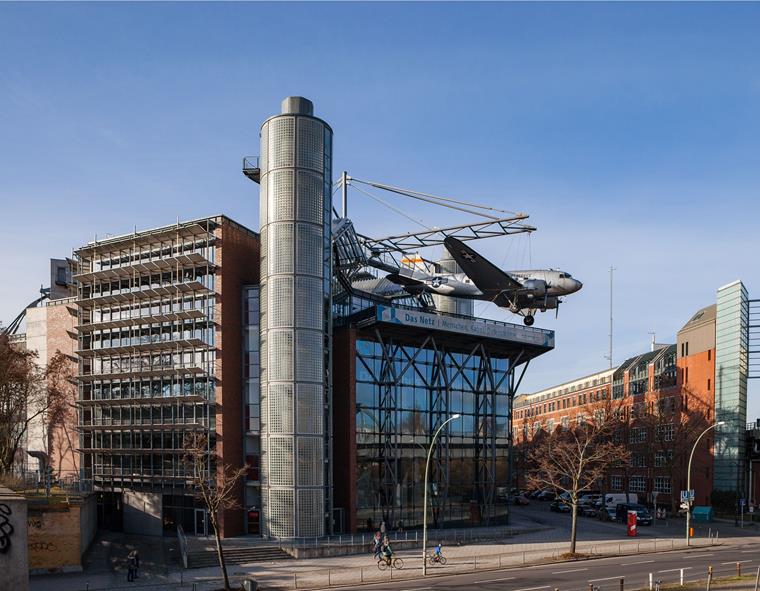

Su gran edificio favorito es en realidad el Museo Alemán de Tecnología , con el bombardero Raisin. Después de todo, él mismo trabajó en este impresionante edificio como proyectista. En ese momento, las técnicas utilizadas fueron definitivamente innovadoras. Podemos entender absolutamente su entusiasmo. ¡Gracias por estar con nosotros!
