Permanentemente: Cavilhas em tecnologia de fixação

Hoje, vamos concentrar-nos nos pequenos, mas significativos detalhes! Cavilhas na tecnologia de fixação. Acordamos de manhã e vamos à casa de banho, muitas vezes sem pensar duas vezes. Mas é aqui que tudo começa. O gráfico grande com o seu pórtico em madeira maciça no corredor, o grande armário com vidro e o lavabo – está tudo bem fixo graças às cavilhas. Depois de as fechar, as cavilhas desaparecem por baixo dos móveis e até nos esquecemos de que estão lá. E fazem mais do que imaginamos!

Para conhecer melhor o papel dos nossos pequenos herói do dia a dia, entrevistamos uma convidada muito especial. Eckehard Scheller é "o homem das cavilhas", como se apresenta – um verdadeiro especialista na sua área. Claro que não se trata' apenas de pequenas cavilhas de casa, mas também de aquelas nas quais podem ficar penduradas cargas de centenas de quilogramas ou até mesmo várias toneladas. Eckehard cursou carpintaria, mas estudou engenharia civil após os estudos. O primeiro contacto com grandes cavilhas e cargas pesadas foi no seu primeiro trabalho, que despertou o seu interesse profissional.

Quer sejam armários de cozinha, painéis de madeira ou espelhamentos: Tudo está fixado com cavilhas.

Então, vamos'para o tema de hoje': Qual a razão para a tecnologia de fixação ser tão importante ? Para os engenheiros de estruturas, estes aspetos têm também uma relevância maior do que geralmente nos apercebemos. Como é que consigo ligar corretamente a viga de aço a uma parede de betão armado? É exatamente disso que estamos a falar hoje.

Os três princípios ativos da tecnologia de cavilhas

esquinahard explica os três princípios ativos da tecnologia de fixação , frequentemente utilizados na indústria da construção. Os princípios ativos da tecnologia de cavilhas são frequentemente negligenciados: Deverá conhecê-los? Claro que, especialmente na engenharia estrutural, a análise e o dimensionamento podem ser mais eficientes se soubermos exatamente o que estamos a dimensionar como fixação. Necessita realmente de as conhecer? Não necessariamente, como nos disse mais tarde.

O primeiro princípio ativo da tecnologia de fixação é o bloqueio positivo ou o encerramento do formulário. Eckehard exemplifica com as âncoras de cavilhas com cabeçalho e ancoragens com rebordo. Para o segundo princípio de funcionamento, o bloqueio por atrito ou o encerramento da força , o atrito é muito importante - como o nome sugere - para a transferência de forças e, consequentemente, cargas. O último princípio é a ligação do material , em que uma barra de ancoragem é colada num local perfurado com argamassa para injeção, por exemplo. Por isso, o termo "cavilha colada" será familiar para muitos.

Mas serão estes três princípios de ação realmente assim tão importantes? Aqui, Cornerhard explica que é muito mais importante olhar para cada tarefa de fixação individualmente e depois decidir qual o método de fixação que faz mais sentido aqui. Depois, o princípio ativo também pode desempenhar um papel importante. No final, existe uma decisão: Trata-se apenas de cavilhas relevantes para a segurança, por exemplo, para prateleiras mais pequenas, ou devo instalar uma cavilha relevante para a estabilidade de todo o edifício e, portanto, para a supervisão do edifício? Além disso, o material de base , ou seja, o material ao qual algo deve ser fixado, também é decisivo para a seleção da cavilha correta.

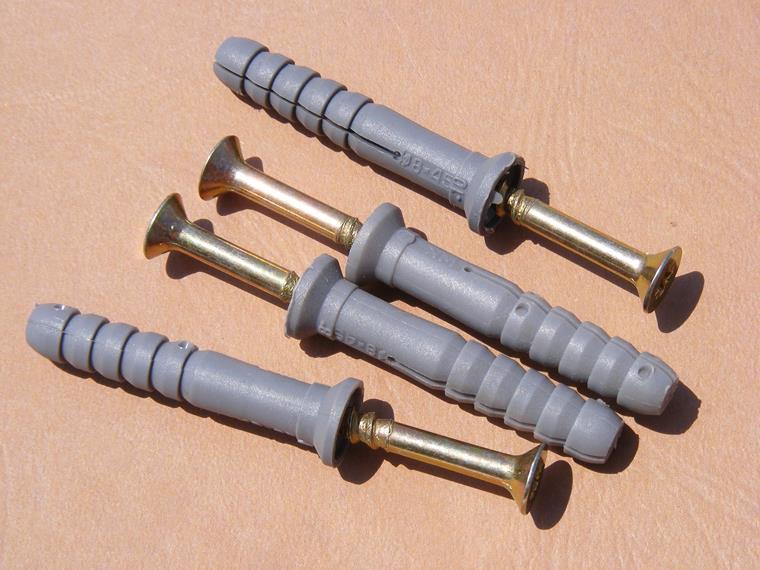

Nós já as conhecemos: as clássicas âncoras plásticas para utilização doméstica.

Como é que encontro a cavilha certa?

Nos edifícios antigos, as cavilhas encontram uma fixação boa e fácil em quase todas as paredes, graças aos tijolos maciços, e não temos qualquer problema. Em contrapartida, Por exemplo, as casas unifamiliares modernas e eficientes em termos energéticos são mais problemáticas. Geralmente, existem almas finas e inúmeras câmaras ocas ou pacotes de isolamento por trás – aqui, a fixação de cavilhas portantes é um desafio.

Claro que a indústria das cavilhas desenvolveu os seus próprios sistemas para este fim , mas cada proprietário deve conhecer o tipo de material de construção. Afinal, as cavilhas têm uma seleção enorme de opções. A questão é: qual o componente estrutural que deve ser fixado, onde e como pode ser feito da melhor forma possível? Esta é uma dúvida comum na Eckehard.

• "Por exemplo, uma âncora de expansão metálica desenvolve grandes forças de expansão num elemento estrutural estreito. Então, também pode dar-se o caso de esse elemento estrutural estar dividido. Uma cavilha adesiva seria mais adequada aqui."

Ele disse-nos que as influências do ambiente muitas vezes não são tidas em consideração. Gostaria de instalar uma cobertura na fachada, mas que tipos de fixação devo utilizar? Também aqui tenho de pensar na introdução de água. Esta expande-se no furo quando está frio e 'na pior das hipóteses, partindo da ancoragem. Por isso, neste caso, é melhor trabalhar com cavilhas coladas.

Como parte de muitas casas, uma cobertura protege contra o sol e a chuva.

Especialmente em obras de maior dimensão, a capacidade de carga não é o único fator na decisão para um sistema de cavilhas adequado. Outro ponto importante é, por exemplo, a resistência ao fogo na tecnologia de fixação. Isto reúne uma série de aspetos que resultam num sistema de cavilhas adequado. Geralmente, não é muito fácil. Situações de aplicação gerais, como as encontradas frequentemente em embalagens de produtos em lojas de bricolage, nem sempre são apropriadas. Depende sempre da tarefa de fixação individual.

• "A nossa filosofia: Verifique sempre quais os parâmetros que tenho de considerar para criar uma ligação estável neste caso em particular."

Problemas da tecnologia de fixação moderna

A indústria da construção mudou muito nas últimas décadas. A sustentabilidade é um tema importante, não só por causa da proteção climática ativa, mas também por causa das flutuações económicas. A tecnologia de fixação adaptou-se a esta mudança, razão pela qual os sistemas de ancoragem e cavilhas continuaram a ser desenvolvidos.

No passado, muitas coisas podiam ser decididas com um sentido das proporções ou estimativas aproximadas. Com a experiência, um olho formado consegue determinar rapidamente qual a cavilha mais adequada para cada carga. Atualmente, estão a entrar no mercado cada vez mais sistemas especiais. O objetivo é utilizar o mínimo possível de cavilhas para poupar dinheiro e materiais.

O problema é o seguinte: Em vez de um sentido de proporção, são agora necessários dimensionamentos complexos do ponto de vista da construção, de acordo com o qual o sistema de cavilhas apropriado é selecionado. Estas verificações devem ser realizadas por um engenheiro com experiência em tecnologia de ancoragem e ciência de materiais de construção. Por isso, não é suficiente ser montador ou construtor.

A engenharia é uma das formações técnicas clássicas.

Quatro erros comuns ao utilizar cavilhas

Se a tecnologia de fixação é tão importante, porque é que é frequentemente esquecida ou não é dada a devida atenção no dimensionamento? Do seu ponto de vista, Eckehard dá-nos algumas razões para isso. Uma delas é o conforto do dimensionamento , por exemplo. O software necessário é geralmente fornecido pelo fabricante, incluindo a correspondente formação. No entanto, soluções tão detalhadas são frequentemente adiadas.

• "Aí, é como, 'escrevo uma coisa e não há problema. Vai 'apoiar-se."

No final, o engenheiro inspetor determina que falta o planeamento estrutural e surgem problemas. Por exemplo, foi selecionado um tamanho errado de cavilha ou as distâncias de borda não servem. esquinahard sabe com que facilidade situações destas podem ser evitadas: " Primeiro é planear, depois instalar. "

Citando ainda outro aspeto que na prática é frequentemente ignorado ou negligenciado: Limpar o buraco perfurado. Conhecemos isto de casa: o sucção obrigatório, que é mantido diretamente abaixo do buraco de perfuração. Não fica nem uma partícula de pó no chão bom. Para que uma cavilha tenha uma boa fixação, é necessário remover o pó de perfuração do orifício feito.

Aqui, fala-nos sobre as inovações técnicas, tais como brocas de sucção especiais às quais está ligado um sucção correspondente. O pó de perfuração gerado durante a perfuração é sucção diretamente durante o processo de perfuração e, dependendo da aprovação das cavilhas, pode já não ser necessária uma limpeza adicional do buraco de perfuração. No entanto, ainda não está regulamentado desta forma para muitos tipos de cavilhas, tais como as cavilhas coladas. Neste caso, ainda é necessário utilizar uma bomba de sopro ou outras ferramentas fornecidas na aprovação técnica da âncora.

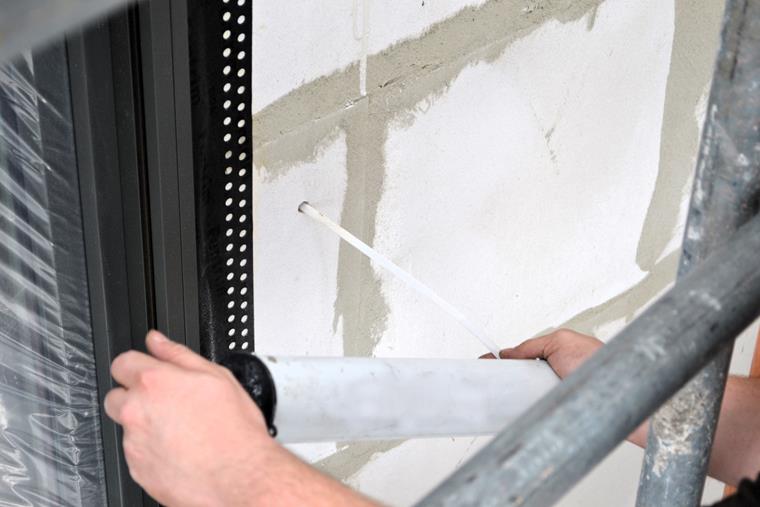

Aqui podemos ver a abertura de perfuração no local da construção com uma bomba de sopro (imagem: Eckehard Scheller).

Dependendo do sistema de cavilhas, é necessário tornar a parede interior do furo mais rugosa com um grampo de aço antes de continuar a limpar com uma bomba de sopro ou mesmo com ar comprimido. Muito esforço para uma das muitas cavilhas num estaleiro de obras. Um esforço que muitas vezes é considerado desnecessário , apesar de poder ser muito perigoso.

Vamos' ficar com a perfuração e passar para outro tema: métodos de perfuração. O material é importante aqui, é claro. Para o betão clássico, utilizamos uma broca para impacto na parede através de impulsos com muita força.

Se tenho pedra oca pormenorizada, acabo por estourar uma enorme caldeira em vez de um buraco bonito e reto. Neste caso, os fabricantes recomendam a perfuração rotativa como um método de perfuração adequado. Obviamente, isso demora mais quando têm de ser colocadas milhares de cavilhas, mas a rocha permanece inteira e estável para a cavilha adequada no buraco perfurado. Mais uma vez, o tempo é um bem escasso , por isso este requisito é frequentemente negligenciado.

A indústria também tem soluções para estes problemas: brocas especiais que garantem furos perfeitos e rápidos, mesmo em movimentos rotacionais. No entanto, muitas vezes só existe um perfurador de impacto nas obras e as ferramentas especiais são dispendiosas.

O último problema com o qual as componentes de extremidade se deparam nos estaleiros de construção é o binário de montagem correcto. Esta é especificada pelos fabricantes de cavilhas para muitos sistemas de cavilhas e o respetivo tamanho de cavilha. No entanto, muitas vezes ainda é melhor trabalhar com uma catraca do que com uma chave de binário dimensionada. Geralmente, os trabalhadores conhecem as coisas, mas aconselhamento muitas vezes também prevalece aqui.

aprender com os erros dos outros

Eckehard gosta sempre de utilizar nas suas formações as fotografias de aplicações incorretas , que encontra nas estradas, nas obras ou nas férias, por exemplo. Afinal, aprender com os erros, inclusive com os erros dos outros, continua a ser a melhor maneira de aprender.

Quer se trate' do sistema de ventilação exterior de um supermercado que cai um dia após a instalação porque a montagem não foi planeada corretamente ou outros problemas: Salienta que é necessário continuar a aumentar a consciência sobre a "'responsabilidade nos projetos de construção'" de todos os tipos através da formação. A mais pequena negligência neste campo pode resultar na rotura de uma estrutura de apoio.

Problemas atuais da indústria da construção

O nosso último ponto, formação de pessoal , leva-nos a outra parte deste artigo. Os especialistas formados fazem falta nos estaleiros de obras. A escassez de trabalhadores qualificados é cada vez mais crítica e isso muitas vezes ocorre à expensas das normas de segurança , que gostamos de seguir rigorosamente, especialmente na Alemanha.

Claro que a formação também demora algum tempo. No entanto, é melhor tirar os trabalhadores do local de trabalho durante um dia para formá-los do que acabar cometendo um erro por falta de conhecimento ou por falta de consciência. Erros na segurança estrutural podem rapidamente colocar a vida e os corpos em perigo.

Os materiais de construção reciclados geralmente são constituídos por fragmentos de edifícios demolidos.

Afinal, os materiais de construção e os sistemas de cavilhas utilizados estão a mudar muito. Novas composições , produtos reciclados – a oferta está constantemente a aumentar. nem os fabricantes de cavilhas conseguem acompanhar. Os chamados testes de cavilhas no estaleiro de obras podem ajudar, mas também requer formação.

Todos os instaladores devem estar familiarizados com estas inovações na área da tecnologia de cavilhas. Os planeadores, engenheiros civis ou arquitetos também beneficiam de uma formação de vez em quando.

Futuro da construção

Como sempre, no final da entrevista perguntamos ao nosso convidado como vê o futuro da construção e o que irá mudar. Eckehard refere-se à renovação de edifícios , especialmente na construção de edifícios residenciais. Afinal de contas, é cada vez mais importante trabalhar com os edifícios que já temos, em vez de construir novos.

Também vê nos novos materiais de construção um novo desafio para a tecnologia de cavilhas, especialmente os provenientes da área da reciclagem. Infelizmente, os novos materiais de construção precisam sempre de um bom tempo para ancorar-se em normas adequadas.

• "Não podemos partir do princípio de que um bom tijolo velho tem a mesma capacidade de carga de um tijolo ultramoderno, no qual foram incorporados tijolos para reciclagem. Aqui tem de ser realizados ensaios comparativos."

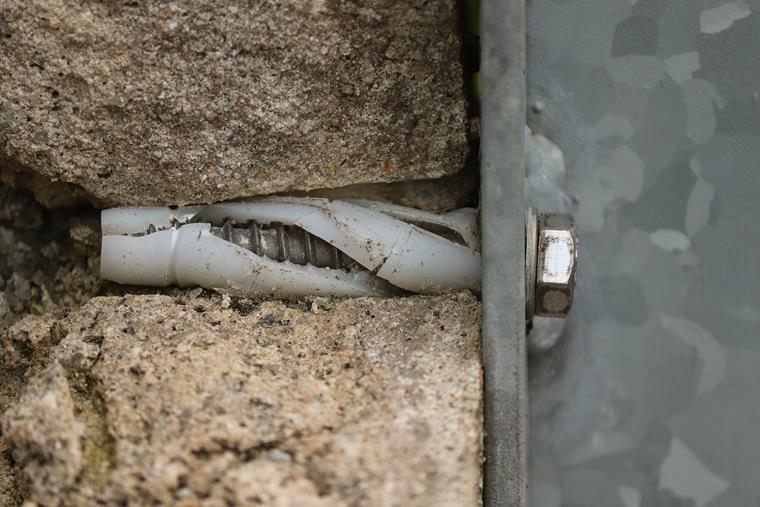

Todos conhecem as cavilhas: quer seja para utilização em casa ou para a indústria da construção.

Claro que também perguntamos o que Eckehard faria se tivesse um desejo para a indústria da construção. A sua resposta provavelmente nos toca na alma: A lei de construção deveria ser unificada. Afinal de contas, temos regulamentos europeus, regulamentos federais alemães e regulamentos de construção de edifícios em cada estado federal da Alemanha.

Especialmente na área do planeamento, mesmo os desvios mínimos têm um grande impacto. Por exemplo, a altura de queda segura para janelas é de 1 m em 15 estados e de 0,50 m num estado. Geralmente, o falso sentido de "n'} sempre fizemos as coisas assim" perturba um processo de dimensionamento eficiente.

Eckehard recomenda aos colegas um "'curso de formação de cavilhas boas'" ou um seminário web. Conforme vimos, a visibilidade é extremamente importante nesta área. A parte prática , em especial, proporciona sempre um ou outro momento fácil.

Eckehard, qual é o seu edifício favorito?

Estontamente, fala-nos da sua pequena casa com um grande jardim na Alemanha. Ele e a sua mulher têm como objetivo devolver esta casa dos anos 50 a um estado habitável.

O seu edifício grande favorito é, na verdade, o museu de tecnologia da Alemanha , onde está exposto um bomberador Raisin. Afinal de contas, ele próprio trabalhou neste impressionante edifício como planeador. Na altura, as técnicas utilizadas eram definitivamente inovadoras. Podemos entender perfeitamente o seu entusiasmo. Obrigado por ter estado connosco!

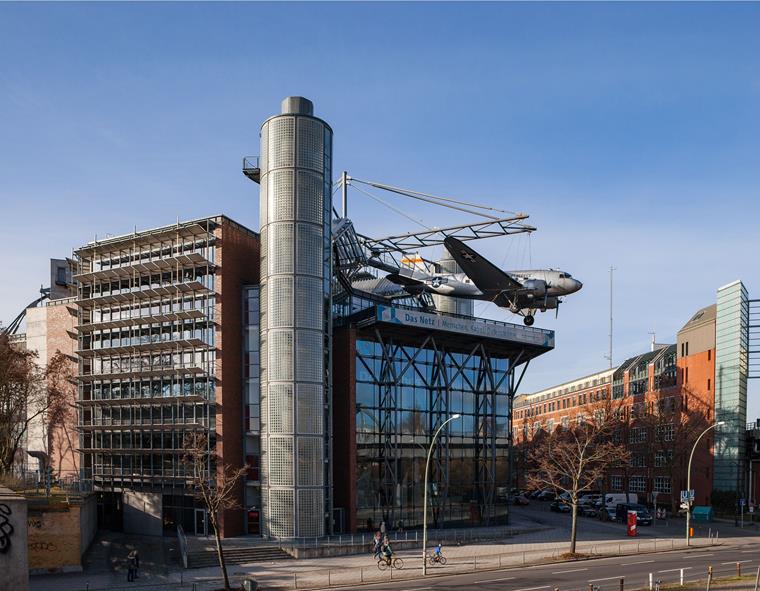

O museu de tecnologia alemã foi um símbolo de inovação no seu tempo.
