Na stałe: Dyble w technologii zamocowań

Materiały wysokiej jakości to jedno, ale jaki jest pożytek z najlepszych materiałów budowlanych, jeśli ostatecznie nie łączą się one ze sobą na placu budowy? Nasz gość zajmuje się dziś głównie sworzniami w technice zamocowań. Jak ważny jest ten obszar dla stateczności naszych budynków? Czytaj dalej i dowiedz się więcej!

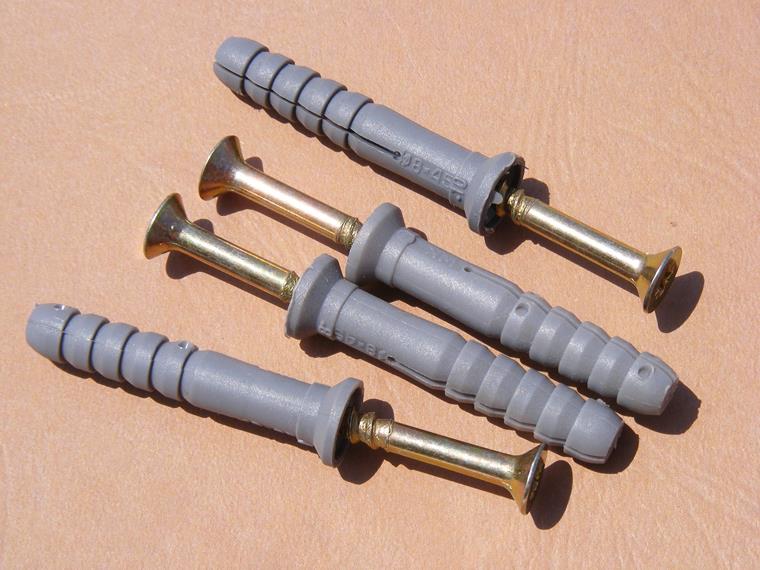

Dziś skupiamy się na małych, ale istotnych szczegółach! Dyble w technologii zamocowań. Wstajemy rano i idziemy do łazienki, często bez zastanowienia. Ale od tego wszystko się zaczyna. Duży obraz z masywną drewnianą ramą w przedpokoju, szeroką szafką z lustrem i umywalką - wszystko to pozostaje stabilnie zamocowane na kołkach. Po ich zamocowaniu pod meblami znikają kołki , a my zapominamy, że nawet tam są. A jednak robią więcej, niż myślimy!

Aby przyjrzeć się roli naszych małych codziennych bohaterów, przeprowadziliśmy wywiad z bardzo specjalnym gościem. Eckehard Scheller jest „człowiekiem od kołków”, jak sam siebie określa – prawdziwym ekspertem w swojej dziedzinie. Oczywiście ma do czynienia nie tylko z naszymi kołkami domowymi, ale także z tymi, na których mogą wisieć setki kilogramów, a nawet kilka ton. Eckehard jest z wykształcenia stolarzem, ale po zakończeniu nauki studiował inżynierię lądową. Pierwszy kontakt z dużymi sworzniami i dużymi obciążeniami miał miejsce w jego pierwszej pracy i wzbudził jego zainteresowanie zawodowe.

Przejdźmy'do dzisiejszego tematu: Dlaczego technologia mocowania jest tak ważna ? Dla inżynierów konstrukcyjnych aspekty te mają również większe znaczenie , niż często nam się wydaje. Jak prawidłowo połączyć stalową belkę ze ścianą żelbetową? Właśnie o tym dzisiaj rozmawiamy.

Trzy aktywne zasady technologii sworzni

Cornerhard wyjaśnia trzy główne zasady technologii zamocowań , często stosowane w budownictwie. Podstawowe zasady technologii sworzni są często pomijane: Czy powinieneś je znać? Oczywiście, ponieważ zwłaszcza w inżynierii konstrukcyjnej, analiza i wymiarowanie mogą być bardziej efektywne, jeśli wiemy, co dokładnie mamy na myśli, jeśli chodzi o zamocowanie. Naprawdę musisz je znać? Niekoniecznie, jak nam później powie.

Pierwszą aktywną zasadą technologii połączeń jest ryglowanie kształtowe lub zamknięcie kształtowe. Jako przykłady firma Eckehard podaje kotwy dwuteowe i kotwy z podcięciem. Zgodnie z drugą zasadą działania, jak sama nazwa wskazuje, tarcie jest bardzo istotne dla przenoszenia sił, a tym samym obciążeń. Ostatnia z tych zasad to połączenie materiału , w którym pręt kotwiący jest wklejany na przykład w wywiercony otwór za pomocą zaprawy iniekcyjnej. Dlatego termin „dybel klejony” będzie znany wielu osobom.

Ale czy te trzy zasady postępowania naprawdę są tak ważne? Cornerhard wyjaśnia, że o wiele ważniejsze jest indywidualne podejście do każdego mocowania , a następnie decyzja, która metoda mocowania jest najbardziej sensowna. Wówczas pewną rolę może odgrywać również element czynny. W końcu zapada decyzja: Czy chodzi tylko o łączniki istotne dla bezpieczeństwa, na przykład w przypadku mniejszych regałów, czy też instaluję łącznik istotny dla stateczności całego budynku, a tym samym dla nadzoru budowlanego? Ponadto materiał podłoża , to znaczy materiał, do którego coś ma zostać zamocowane, również ma decydujące znaczenie dla wyboru prawidłowego sworznia.

Jak znaleźć odpowiedni sworzeń?

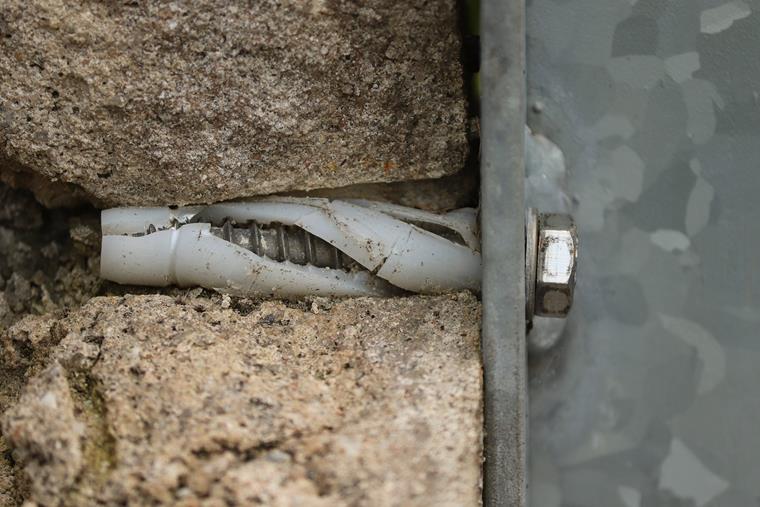

W starych budynkach kołki znajdują się w prawie każdej ścianie dzięki zastosowaniu masywnych cegieł, a my nie mamy z nimi żadnych problemów. Na przykład nowoczesne energooszczędne domy jednorodzinne są bardziej problematyczne. Często za nimi znajdują się cienkie środniki i liczne puste przestrzenie lub pakiety izolacji - tutaj mocowanie sworzni przenoszących obciążenia jest wyzwaniem.

Oczywiście branża łączników opracowała własne systemy w tym celu , ale każdy właściciel domu powinien znać rodzaj materiału budowlanego. W końcu istnieje ogromny wybór kołków. Pytanie brzmi: który element konstrukcyjny powinien zostać zamocowany w którym miejscu i jak można to zrobić w najlepszy możliwy sposób? Jest to powszechny problem firmy Eckehard.

  • "'{}Na przykład metalowa kotwa rozprężna wywołuje duże siły rozporowe w wąskim elemencie konstrukcyjnym. Może się zdarzyć, że również ten element konstrukcyjny zostanie rozszczepiony. W tym przypadku bardziej odpowiedni byłby kołek wklejany."

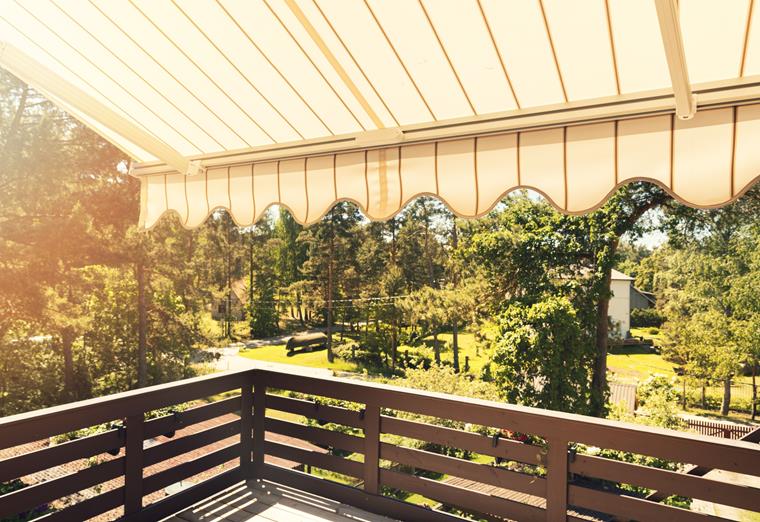

Jak wyjaśnia, wpływy środowiska często nie są uwzględniane. Chciałbym przymocować zadaszenie do fasady, ale jakich łączników powinienem użyć? Muszę też pomyśleć o napływającej tam wody. Przy niskiej temperaturze następuje on rozszerzanie się elementu w wywierconym otworze, a w najgorszym przypadku powoduje uchwycenie zakotwienia. W tym przypadku lepiej jest pracować z kołkami wklejanymi.

Zwłaszcza na dużych budowach nośność nie jest jedynym czynnikiem decydującym o wyborze odpowiedniego systemu sworzni. Kolejnym ważnym punktem jest na przykład ognioodporność w technologii mocowania. Łączy to w sobie kilka aspektów, które ostatecznie prowadzą do wyboru odpowiedniego systemu sworzni. Często nie jest to takie proste. Ogólne sytuacje zastosowania, takie jak te często spotykane na opakowaniach produktów w marketach budowlanych, nie zawsze są odpowiednie. Zależy to zawsze od indywidualnego zadania mocowania.

  • "Nasza filozofia: zawsze sprawdzaj, jakie parametry muszę uwzględnić, aby w tym konkretnym przypadku utworzyć stabilne połączenie."

Problemy współczesnej technologii zamocowań

Branża budowlana bardzo się zmieniła w ostatnich dekadach. Zrównoważony rozwój jest ważnym zagadnieniem nie tylko ze względu na aktywną ochronę klimatu, ale także ze względu na wahania ekonomiczne. W związku z tym, że technologia mocowań została dostosowana do tej zmiany, systemy kotew i sworzni zostały rozwinięte.

W przeszłości o wielu kwestiach decydowano przy użyciu ogólnych szacunków lub przy użyciu przybliżonych szacunków. Wprawne oko mogło szybko określić, który kołek był odpowiedni dla jakiego obciążenia. Obecnie na rynku pojawia się coraz więcej systemów specjalnych. Celem jest zastosowanie jak najmniejszej liczby kołków, co pozwoli zaoszczędzić pieniądze i materiały.

Problem polega na tym, że: Zamiast wyczucia proporcji, konieczne jest teraz przeprowadzenie złożonych obliczeń z punktu widzenia budynku, zgodnie z którymi należy wybrać odpowiedni system sworzni. Kontrole projektowe powinien przeprowadzić inżynier z doświadczeniem w technologii kotwienia i materiałoznawstwie budowlanym. Nie wystarczy być monterem lub mistrzem rzemiosła.

Cztery częste błędy podczas stosowania sworzni

Dlaczego często zapomina się o technologii zamocowań lub nie poświęca się jej wystarczająco dużo uwagi? Ze swojego punktu widzenia Eckehard podaje kilka powodów. Jedną z nich jest na przykład wygoda projektowania. Niezbędne oprogramowanie jest zazwyczaj dostarczane przez producenta, wraz z odpowiednim szkoleniem. Często jednak tak szczegółowe rozwiązaniaodkładane na później.

  • W takim razie'jest tak, ach, zapisuję coś i jest'w porządku. Urządzenie'pomieści."

Na koniec inżynier inspekcji stwierdza, że brakuje projektu konstrukcyjnego i pojawiają się problemy. Na przykład, wybrano nieprawidłowy rozmiar sworznia lub odległości od krawędzi nie pasują do siebie. Cornerhard wie, jak łatwo można uniknąć czegoś takiego: " Najpierw zaplanuj, a następnie zainstaluj. "

Wspomina też o innym aspekcie, który w praktyce często jest ignorowany lub zaniedbywany: czyszczenie wywierconego otworu. Znamy to z domu: obowiązkowy odkurzacz, który znajduje się bezpośrednio pod wierconym otworem. Nawet odrobina kurzu nie trafia na dobrą posadzkę. Aby sworzeń był dobrze zamocowany, konieczne jest usunięcie pyłu wiertniczego z wywierconego otworu.

Tutaj opowiada o innowacjach technicznych, takich jak specjalne wiertarki ssące, do których podłączony jest odpowiedni odkurzacz. Pył wiertniczy powstający podczas wiercenia jest odsysany bezpośrednio podczas wiercenia i, w zależności od dopuszczenia do kołków, dodatkowe czyszczenie otworu może nie być konieczne. Jednak w przypadku wielu typów łączników, takich jak np. łączniki wklejane, nie jest to jeszcze uregulowane w ten sposób. W takim przypadku nadal konieczne jest zastosowanie pompy nadmuchowej lub innych narzędzi przewidzianych w aprobacie technicznej kotwy.

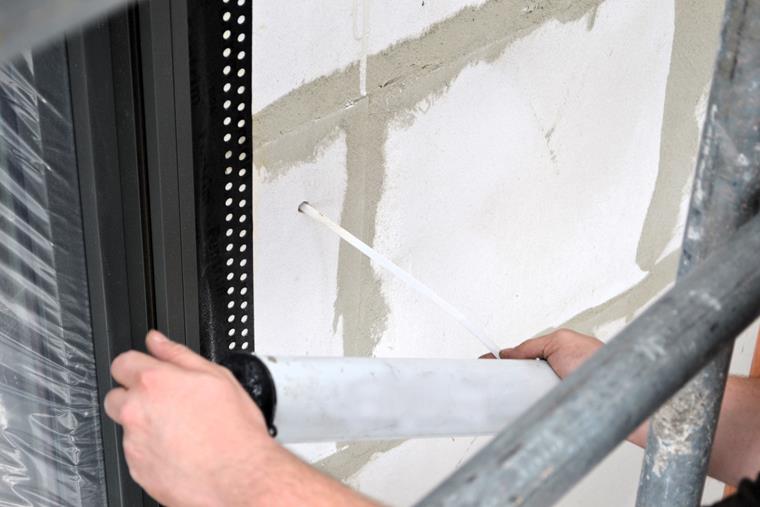

W zależności od systemu sworzni, konieczne jest wyszorstkowanie wewnętrznej ściany otworu stalowym grzebieniem , a następnie czyszczenie za pomocą pompy pneumatycznej lub nawet sprężonego powietrza. Dużo wysiłku dla jednego z zazwyczaj bardzo wielu kołków na placu budowy. Jest to często uważane za zbędny wysiłek, mimo że może być bardzo niebezpieczny.

Pozostańmy przy wierceniu' i przejdźmy do innego tematu: metody wiercenia. Oczywiście materiał jest tutaj istotny. Do klasycznego betonu używamy wiertła udarowego, które wbija się w ścianę pod wpływem impulsu z dużą siłą.

Jeśli mam filigranowy pustak, zamiast wywierconego otworu wykuwam ogromną kalderę. W takim przypadku producenci zalecają wiercenie obrotowe jako odpowiednią metodę wiercenia. Oczywiście trwa to dłużej w przypadku, gdy konieczne jest ustawienie tysięcy sworzni, ale skała pozostaje cała i stabilna dla odpowiedniego sworznia w wywierconym otworze. Czas jest towarem deficytowym , więc wymóg ten jest często pomijany.

Przemysł ma również rozwiązanie dla tych problemów: specjalne wiertła wielofunkcyjne , które zapewniają szybkie i szybkie wykonanie otworu, nawet w ruchu obrotowym. Często jednak na placu budowy znajduje się tylko wiertarka udarowa, a specjalne narzędzia są drogie.

Ostatnim problemem napotykanym na placach budowy w przypadku okuć narożnych jest znalezienie odpowiedniego momentu dokręcania. W przypadku wielu systemów łączników jest to określane przez producentów łączników i przez odpowiedni rozmiar łączników. Często jednak lepiej jest pracować z grzechotką niż z odpowiednio skalibrowanym kluczem dynamometrycznym. Zazwyczaj pracownicy wiedzą lepiej, ale często też i tu wygoda jest najważniejsza.

Uczenie się na błędach innych osób

Eckehard zawsze lubi wykorzystywać zdjęcia błędnych zastosowań w swoich szkoleniach, które znajdują na przykład w drodze, na budowie lub na wakacjach. W końcu uczenie się na błędach, także innych, jest nadal najlepszym sposobem nauki.

Niezależnie od tego, czy chodzi o system wentylacji zewnętrznej w supermarkecie, który dzień po instalacji zawalił się, ponieważ montaż nie został odpowiednio zaplanowany, czy też inne problemy: Jak podkreśla, konieczne jest dalsze podnoszenie świadomości na temat "'Odpowiedzialności w projektach budowlanych'" poprzez szkolenia. Nawet najmniejsze zaniedbanie w tym zakresie może skutkować uszkodzeniem konstrukcji wsporczej.

Aktualne problemy w budownictwie

Ostatni punkt, szkolenie personelu , prowadzi nas do innej części tego artykułu. Na placach budowy brakuje przeszkolonych specjalistów. Niedobór wykwalifikowanych pracowników staje się coraz bardziej dotkliwy, a dzieje się tak często kosztem norm bezpieczeństwa , których lubimy skrupulatnie przestrzegać, zwłaszcza w Niemczech.

Oczywiście szkolenie również zajmuje trochę czasu. Jednak lepiej jest zwolnić montera na jeden dzień z pracy w celu przeszkolenia, niż popełnić błąd z braku wiedzy lub świadomości. A błędy w bezpieczeństwie konstrukcji mogą szybko prowadzić do zagrożenia życia i zdrowia.

W końcu obecnie stosowane materiały budowlane i systemy łączników bardzo się zmieniają. Nowe składy , produkty z recyklingu – oferta stale się powiększa. Często nawet sami producenci kołków nie są w stanie nadążyć. Pomocne mogą być tak zwane testy sworzni na placu budowy , ale wymaga to również przeszkolenia.

Każdy monter powinien zapoznać się z innowacjami w dziedzinie technologii sworzni. Planiści, inżynierowie lub architekci również mogą od czasu do czasu poświęcić czas na szkolenie.

Przyszłość budownictwa

Jak zawsze, na koniec wywiadu pytamy naszego gościa, jak widzi przyszłość budownictwa i co się zmieni. Eckehard odnosi się do przebudowy budynków , zwłaszcza w budownictwie mieszkaniowym. W końcu coraz ważniejsza staje się praca z istniejącymi już budynkami, a nie budowanie nowych.

Dostrzega również nowe wyzwanie w technologii kołków w nowych materiałach budowlanych , zwłaszcza z sektora recyklingu. Ostatecznie, zanim nowe materiały budowlane zostaną odpowiednio zakotwione w normach , zawsze trzeba trochę czasu.

  • „'{}Nie możemy zakładać, że stara dobra cegła ma taką samą nośność jak bardzo nowoczesna cegła, w której pozostałości zostały wykorzystane do recyklingu. W tym miejscu należy przeprowadzić testy porównawcze."

Oczywiście pytamy również, co zrobiłby Eckehard, gdyby miał jedno życzenie dla branży budowlanej. Jego odpowiedź prawdopodobnie przemawia do nas wszystkich z głębi duszy: Należy ujednolicić prawo budowlane. W końcu w każdym kraju związkowym Niemiec obowiązują przepisy europejskie, niemieckie i krajowe przepisy budowlane.

Zwłaszcza w obszarze planowania nawet minimalne odchylenia mają duży wpływ. Na przykład bezpieczna wysokość upadku dla okien wynosi 1 m w 15 stanach i 0,50 m w jednym stanie. Błędne przekonanie w stylu „zawsze robiliśmy to w ten sposób” często staje na przeszkodzie efektywnemu procesowi projektowania.

Eckehard zaleca współpracownikom odbycie "'dobrego szkolenia'" lub obejrzenie webinarium. Jak widzieliśmy, podnoszenie świadomości jest niezwykle ważne w tej dziedzinie. Zwłaszcza część praktyczna zawsze zapewnia jeden lub drugi moment aha.

Eckehard, jaki jest Twój ulubiony budynek?

Spontanicznie opowiada nam o swoim małym domu z dużym ogrodem w Niemczech. On i jego żona chcą przywrócić dom z lat 50-tych do stanu, w którym można mieszkać.

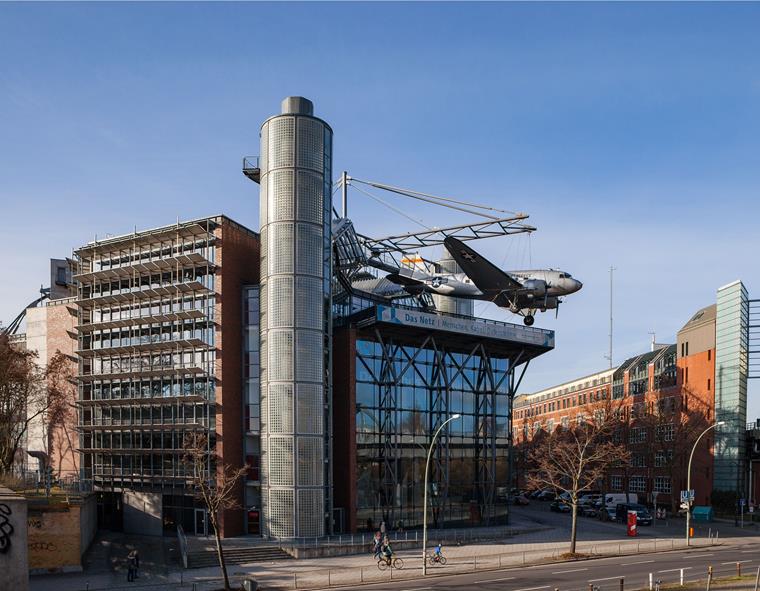

Jego ulubionym dużym budynkiem jest tak naprawdę Niemieckie Muzeum Techniki , w którym znajduje się bombowiec Raisin. W końcu sam pracował jako projektant. Zastosowane techniki były zdecydowanie nowatorskie. Jego entuzjazm jest całkowicie zrozumiały. Dziękujemy, że jesteś z nami!
