Permanentemente: Spine nella tecnologia di fissaggio

Oggi, ci concentriamo su piccoli ma significativi dettagli! Spine nella tecnologia di fissaggio. Ci alziamo al mattino e andiamo in bagno, spesso senza pensarci due volte. Ma è qui che inizia. Il grande quadro con la sua solida cornice in legno nel corridoio, l'ampio armadio a specchio e il lavabo - tutto rimane saldamente al suo posto grazie ai tasselli. Dopo averli fissati, i tasselli scompaiono sotto i mobili e ci dimentichiamo che sono anche lì. Eppure fanno più di quanto pensiamo!

Per dare un'occhiata più da vicino al ruolo dei nostri piccoli eroi di tutti i giorni, abbiamo intervistato un ospite molto speciale. Eckehard Scheller è "l'uomo dei tasselli", come si presenta - un vero esperto nel suo campo. Naturalmente, non si occupa solo dei nostri piccoli tasselli domestici, ma anche di quelli su cui possono essere appesi carichi di centinaia di chilogrammi o anche di diverse tonnellate. Eckehard ha una formazione da falegname, ma ha studiato ingegneria civile dopo il suo apprendistato. Il primo contatto con tasselli di grandi dimensioni e carichi pesanti è stato al suo primo lavoro e ha suscitato il suo interesse professionale.

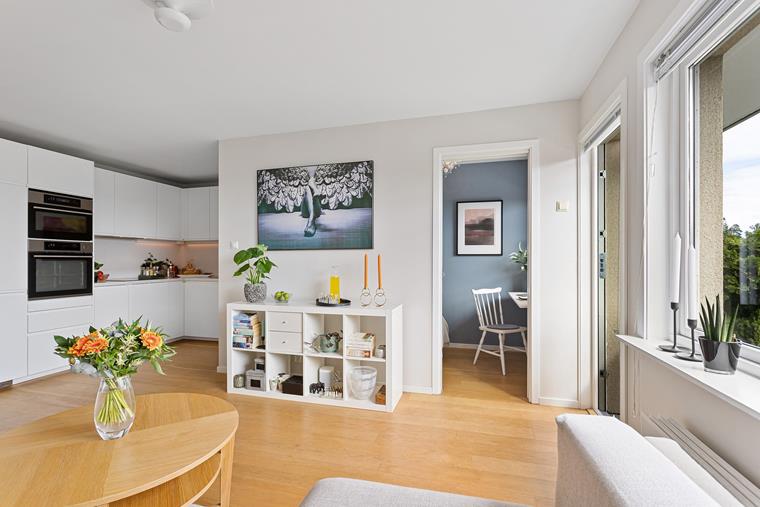

Che si tratti di mobili da cucina, quadri o specchi: Tutto è fissato con tasselli.

Quindi,'spostiamoci all'argomento di oggi's: Perché la tecnologia di fissaggio è così importante ? Per gli ingegneri strutturisti, anche questi aspetti hanno una rilevanza maggiore di quanto spesso ci rendiamo conto. Come posso collegare correttamente la mia trave in acciaio a una parete in cemento armato? Questo è esattamente ciò di cui parliamo oggi.

Tre principi attivi della tecnologia dei tasselli

cornerhard spiega i tre principi attivi della tecnologia di fissaggio , che sono spesso utilizzati nel settore delle costruzioni. I principi attivi della tecnologia dei tasselli sono spesso trascurati: Dovresti conoscerli? Naturalmente, perché soprattutto nell'ingegneria strutturale, l' analisi e la progettazione possono essere più efficienti se sappiamo esattamente cosa stiamo progettando come fissaggio. Hai davvero bisogno di conoscerli? Non necessariamente, come ci dice più tardi.

Il primo principio attivo della tecnologia di fissaggio è il bloccaggio positivo o la chiusura della forma. Eckehard cita come esempi gli ancoraggi con montanti con testa e gli ancoraggi con sottosquadro. Per il secondo principio di funzionamento, il bloccaggio per attrito o forza di chiusura , l'attrito è molto importante, come suggerisce il nome, al fine di trasferire le forze e quindi i carichi. L'ultimo principio è il collegamento del materiale , in cui un'asta di ancoraggio è incollata in un foro praticato con malta da iniezione, ad esempio. Pertanto, il termine "tassello incollato" sarà familiare a molti.

Ma questi tre principi di azione sono davvero così importanti? Qui, cornerhard spiega che è molto più importante esaminare ogni attività di fissaggio individualmente e quindi decidere quale metodo di fissaggio ha più senso qui. Allora anche il principio attivo può svolgere un ruolo. Alla fine, c'è una decisione: Si tratta solo di tasselli rilevanti per la sicurezza, ad esempio per scaffalature più piccole, o installo un tassello rilevante per la stabilità dell'intero edificio e quindi per la supervisione dell'edificio? Inoltre, anche il materiale di base , cioè il materiale su cui qualcosa deve essere fissato, è decisivo per la selezione del tassello corretto.

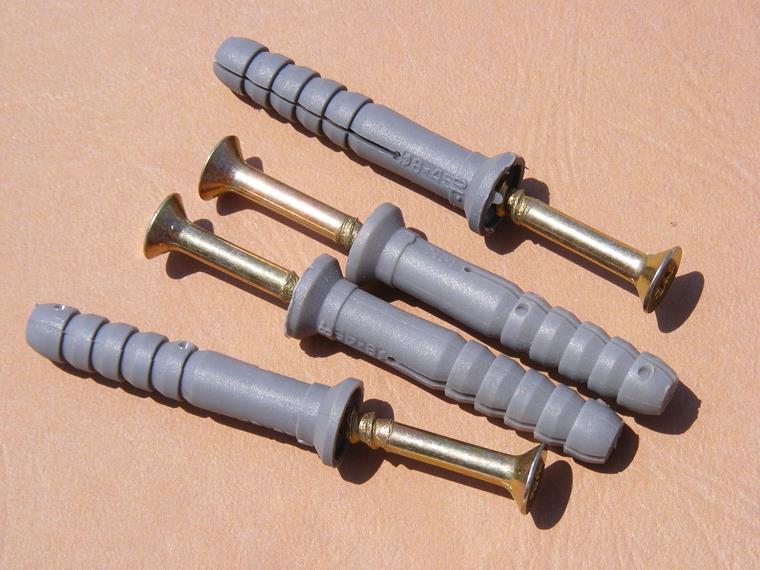

Li conosciamo: i classici ancoraggi in plastica per uso domestico.

Come posso trovare il tassello giusto?

Nei vecchi edifici, i tasselli trovano una buona e facile presa in quasi tutte le pareti, grazie ai mattoni pieni, e non abbiamo alcun problema. Al contrario, ad esempio, le moderne case unifamiliari ad alta efficienza energetica sono più problematiche. Dietro di esse ci sono spesso anime sottili e numerose camere cave o pacchetti di isolamento - qui, il fissaggio di spine portanti è una sfida.

Naturalmente, l'industria dei tasselli ha sviluppato i propri sistemi per questo , ma ogni proprietario di casa dovrebbe conoscere il tipo di materiale da costruzione. Dopotutto, al giorno d'oggi c'è una vasta selezione di tasselli. La domanda è: quale componente strutturale dovrebbe essere fissato dove e come può essere fatto nel miglior modo possibile? Questa è una preoccupazione comune per Eckehard.

• "Ad esempio, un ancoraggio ad espansione in metallo sviluppa grandi forze di espansione in un componente strutturale stretto. Quindi potrebbe benissimo essere che anche questo componente strutturale sia diviso. Qui sarebbe più adatto un tassello adesivo."

Ci dice che le influenze ambientali spesso non sono prese in considerazione. Vorrei installare una tenda da sole sulla facciata, ma quali elementi di fissaggio dovrei usare? Devo anche pensare all'intrusione di acqua qui. Questo si espande nel foro praticato quando' fa freddo e, nel peggiore dei casi, fa scattare l'ancoraggio. Quindi, in questo caso, è meglio lavorare con i tasselli incollati.

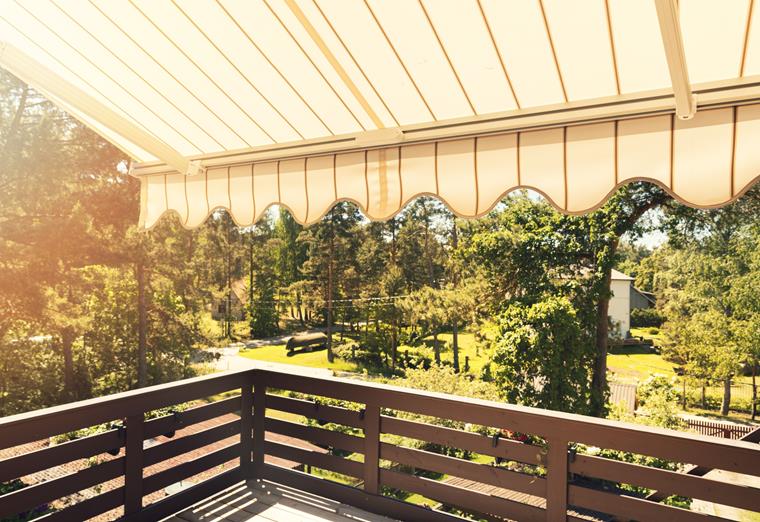

Come parte di molte case, una tenda da sole protegge dal sole e dalla pioggia.

Soprattutto nei cantieri più grandi, la capacità portante non è l'unico fattore nella decisione per un sistema di tasselli adatto. Un altro punto importante è, ad esempio, la resistenza al fuoco nella tecnologia di fissaggio. Questo riunisce una serie di aspetti che alla fine portano a un sistema di tasselli adatto. Non'spesso non è molto facile. Le situazioni di applicazione generale, come quelle che si trovano spesso sulle confezioni dei prodotti nei negozi di bricolage, non sono quindi sempre appropriate. Dipende sempre dalla singola attività di fissaggio.

• "La nostra filosofia: controlla sempre quali parametri devo considerare per creare una connessione stabile in questo caso particolare."

Problemi della moderna tecnologia di fissaggio

Il settore delle costruzioni è cambiato molto negli ultimi decenni. La sostenibilità è una questione importante non solo per la protezione attiva del clima, ma anche per le fluttuazioni economiche. La tecnologia di fissaggio si è adattata a questo cambiamento, quindi i sistemi di ancoraggio e di tasselli sono stati ulteriormente sviluppati.

In passato, molte cose potevano essere decise con un senso delle proporzioni o stime approssimative. Con l'esperienza, un occhio esperto potrebbe determinare rapidamente quale tassello era appropriato per quale carico. Oggi, sempre più sistemi speciali stanno entrando nel mercato. L'obiettivo è utilizzare il minor numero possibile di tasselli per risparmiare denaro e materiali.

Il problema è: Invece di un senso delle proporzioni, ora sono necessari progetti complessi dal punto di vista dell'edificio, in base al quale viene selezionato il sistema di tasselli appropriato. Queste verifiche dovrebbero essere eseguite da un ingegnere con esperienza nella tecnologia di ancoraggio e nella scienza dei materiali da costruzione. Quindi essere un montatore o un maestro artigiano non è abbastanza.

L'ingegneria è una delle classiche formazioni tecniche.

Quattro errori comuni quando si utilizzano i tasselli

Se la tecnologia di fissaggio è così importante, perché spesso viene dimenticata o non viene prestata abbastanza attenzione nella progettazione? Dal suo punto di vista, Eckehard ci fornisce alcune ragioni per questo. Uno di questi è la comodità di progettazione , ad esempio. Il software necessario è solitamente fornito dal produttore, compresa la formazione corrispondente. Tuttavia, tali soluzioni dettagliate sono spesso posticipate.

• "Allora' è come, ah, scrivo qualcosa e' va bene. 'reggerà."

Alla fine, l'ingegnere dell'ispezione determina che il progetto strutturale manca e che sorgono problemi. Ad esempio, è stata selezionata la dimensione errata del tassello o le distanze dal bordo non si adattano. cornerhard sa con quanta facilità si può evitare una cosa del genere: " Prima pianifica, quindi installa. "

Menziona anche un altro aspetto che nella pratica viene spesso ignorato o trascurato: pulizia del foro praticato. Lo sappiamo da casa: l'aspirapolvere obbligatorio, che è tenuto direttamente sotto il foro. Non un granello di polvere si deposita sul buon pavimento. Affinché un tassello abbia una buona presa, è necessario rimuovere la polvere di perforazione dal foro praticato.

Qui, ci parla di innovazioni tecniche, come speciali trapani a ventosa a cui è collegato un aspirapolvere corrispondente. La polvere di perforazione generata durante la perforazione viene aspirata direttamente durante il processo di perforazione e, a seconda dell'approvazione dei tasselli, potrebbe non essere più necessaria una pulizia aggiuntiva dei fori. Tuttavia, questo non è ancora regolato in questo modo per molti tipi di tasselli, come i tasselli adesivi. In questo caso, è ancora necessario utilizzare una pompa di soffiaggio o altri strumenti previsti nell'approvazione tecnica dell'ancorante.

Qui possiamo vedere la pulizia del foro di perforazione in cantiere con una pompa di soffiaggio (Foto: Eckehard Scheller).

A seconda del sistema di tasselli, è necessario irruvidire la parete interna del foro praticato con un pettine in acciaio prima di eseguire un'ulteriore pulizia con una pompa di soffiaggio o anche con aria compressa. Quindi un grande sforzo per uno dei tanti tasselli in un cantiere edile. Uno sforzo che spesso è considerato non necessario , anche se può essere molto pericoloso.

Rimaniamo' con la perforazione e passiamo a un altro argomento: metodi di perforazione. Il materiale è importante qui, ovviamente. Per il calcestruzzo classico, utilizziamo una punta da trapano, che si fa strada nella parete a impulsi con molta forza.

Se ho una pietra cava in filigrana, finisco per rompere un'enorme caldera invece di un bel foro dritto. In questo caso, i produttori raccomandano la perforazione a rotazione come metodo di perforazione adatto. Naturalmente, questo richiede più tempo quando è necessario impostare migliaia di tasselli, ma la roccia rimane integra e stabile per il tassello adatto nel foro praticato. Anche in questo caso, il tempo è una merce scarsa , quindi questo requisito è spesso trascurato.

Il settore ha anche una soluzione per questi problemi: speciali trapani multiuso che garantiscono un foro perfetto e veloce, anche nel movimento rotatorio. Tuttavia, in un cantiere spesso c'è solo un trapano a percussione e gli strumenti speciali sono costosi.

L'ultimo problema che l'hardware incontra nei cantieri è trovare la coppia di assemblaggio corretta. Questo è specificato dai produttori di tasselli per molti sistemi di tasselli e per le rispettive dimensioni dei tasselli. Tuttavia, spesso è ancora meglio lavorare con un cricchetto che con una chiave dinamometrica opportunamente calibrata. Di solito, i lavoratori sanno meglio, ma spesso anche qui prevale la convenienza.

Imparare dagli errori degli altri

A Eckehard piace sempre usare le foto di applicazioni errate nei suoi corsi di formazione, che trova ad esempio su strada, in un cantiere o in vacanza. Dopotutto, imparare dagli errori, compresi quelli degli altri, è ancora il modo migliore per imparare.

Che si tratti di un sistema di ventilazione esterno in un supermercato che cade il giorno dopo l'installazione perché il montaggio non è stato pianificato correttamente, o di altri problemi: Sottolinea che è necessario continuare a sensibilizzare sulla "'responsabilità nei progetti di costruzione'" di tutti i tipi attraverso la formazione. Anche la più piccola negligenza in quest'area può causare il cedimento di una struttura portante.

Problemi attuali nel settore delle costruzioni

Il nostro ultimo punto, formazione del personale , ci porta a un'altra parte di questo articolo. Gli specialisti qualificati scarseggiano nei cantieri. La carenza di lavoratori qualificati sta diventando sempre più acuta e questo è spesso a scapito delle norme di sicurezza , che ci piace seguire meticolosamente, soprattutto in Germania.

Naturalmente, anche la formazione richiede del tempo. Tuttavia, è meglio lasciare gli installatori dal lavoro per un giorno per formarli piuttosto che finire per commettere un errore per mancanza di conoscenza o consapevolezza. E gli errori nella sicurezza strutturale possono portare rapidamente a un pericolo per la vita e l'incolumità fisica.

I materiali da costruzione riciclati di solito sono costituiti da frammenti di edifici demoliti.

Dopotutto, i materiali da costruzione e i sistemi di tasselli utilizzati stanno attualmente cambiando molto. Nuove composizioni , prodotti riciclati: l'offerta è in continua crescita. Anche gli stessi produttori di spine spesso non sono in grado di tenere il passo. I cosiddetti test dei tasselli in cantiere possono aiutare, ma questo richiede anche una formazione.

Ogni installatore dovrebbe avere familiarità con queste innovazioni nel campo della tecnologia dei tasselli. Anche i progettisti, gli ingegneri civili o gli architetti traggono vantaggio dal dedicare del tempo a un corso di formazione di tanto in tanto.

Futuro delle costruzioni

Come sempre, alla fine della nostra intervista, chiediamo al nostro ospite come vede il futuro dell'edilizia e cosa cambierà. Eckehard si riferisce alla riqualificazione di edifici , in particolare nell'edilizia residenziale. Dopotutto, sta diventando sempre più importante lavorare con gli edifici che già abbiamo, piuttosto che costruirne di nuovi.

Vede anche una nuova sfida per la tecnologia dei tasselli nei nuovi materiali da costruzione , in particolare nel settore del riciclaggio. Alla fine, sfortunatamente, ci vuole sempre un po' di tempo prima che i nuovi materiali da costruzione siano ancorati alle norme di conseguenza.

• "Non possiamo presumere che un buon vecchio mattone abbia la stessa capacità portante di un mattone ultra moderno in cui sono stati incorporati resti di mattoni per il riciclaggio. I test comparativi devono essere eseguiti qui."

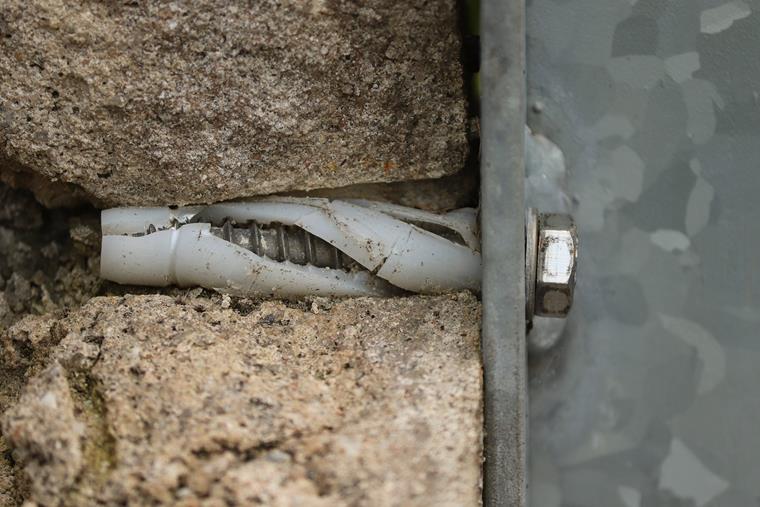

Tutti conoscono i tasselli: sia per uso domestico che per il settore edile.

Naturalmente, ci chiediamo anche cosa farebbe Eckehard se avesse un desiderio per il settore delle costruzioni. La sua risposta probabilmente parla a tutti noi dall'anima: Il diritto edilizio dovrebbe essere unificato. Dopotutto, abbiamo normative europee, normative federali tedesche e regolamenti edilizi statali in ogni stato federale della Germania.

Soprattutto nell'area della pianificazione, anche gli scostamenti minimi hanno un grande impatto. Ad esempio, l'altezza di caduta sicura per le finestre è 1 m in 15 stati e 0,50 m in uno stato. Un falso senso di "'abbiamo sempre fatto in questo modo" spesso intralcia un processo di progettazione efficiente.

Eckehard consiglia ai suoi colleghi di seguire un "'corso di formazione sui buoni tasselli'" o di guardare un webinar. Aumentare la consapevolezza è incredibilmente importante in questo settore, come abbiamo visto. Soprattutto la parte pratica fornisce sempre l'uno o l'altro momento.

Eckehard, qual è il tuo edificio preferito?

Spontaneamente, ci parla della sua casetta con un grande giardino in Germania. Lui e sua moglie mirano a riportare questa casa dagli anni '50 a uno stato abitabile.

Il suo grande edificio preferito è in realtà il Museo tedesco della tecnologia , con il bombardiere Raisin. Dopotutto, ha lavorato lui stesso a questo imponente edificio come progettista. Le tecniche utilizzate all'epoca erano decisamente innovative. Possiamo assolutamente capire il suo entusiasmo. Grazie per essere con noi!

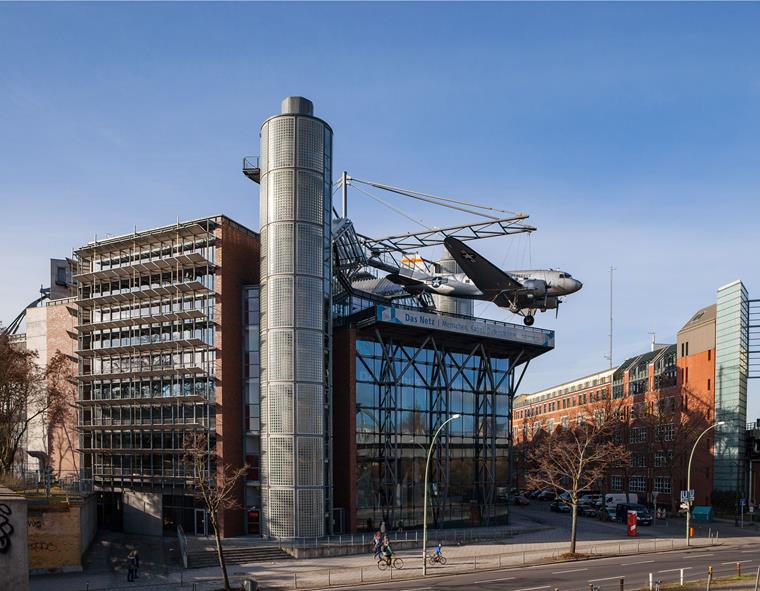

Il Museo tedesco della tecnologia era un simbolo di innovazioni ai suoi tempi.
