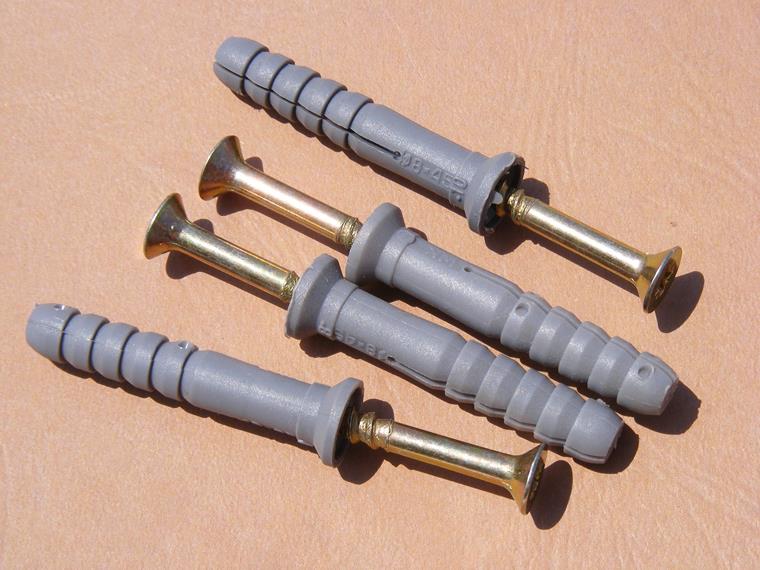

Permanente : chevilles dans la technologie de fixation

Les matériaux de haute qualité sont une chose, mais à quoi servent les meilleurs matériaux de construction s'ils ne sont pas soudés sur le chantier ? Notre invité du jour s'occupe principalement des chevilles dans la technologie de fixation. Quelle est l'importance de cette zone pour la stabilité de nos bâtiments ? Continuez votre lecture et découvrez-en plus !

Aujourd'hui, l'accent est mis sur des détails petits mais importants ! chevilles dans les techniques de fixation Nous nous levons le matin et allons à la salle de bain, souvent sans y penser. Mais c'est ici que tout commence. Le grand tableau avec son ossature en bois massif dans le hall, le large miroir d'exposition et le bassin, le tout reste en place grâce à des chevilles. Après avoir les fixé, les chevilles disparaissent sous les meubles et nous oubliez qu'elles sont même là. Cependant, ils font plus que nous ne le pensons !

Pour examiner le rôle de nos petits basiques quotidiens, nous avons interrogé un invité très spécial. Eckhard Scheller est « l'homme tenant la cheville », comme il se présente – un véritable spécialiste dans son domaine. Bien sûr, il ne s'agit pas que de nos petites goujons de maison, mais aussi de celles sur lesquelles des charges de centaines de kilogrammes ou même de plusieurs tonnes peuvent peser. Eckhard a une formation de menuisier, mais a étudié le génie civil après son apprentissage. Le premier contact avec de gros goujons et de charges lourdes était dans son premier travail et a excité son intérêt professionnel.

Dans ce cas, passons au sujet du jour : Pourquoi la technologie de fixation est-elle si importante ? Pour les ingénieurs structures, ces aspects sont également plus pertinents que nous ne le réalisent souvent. Comment connecter ma poutre en acier à un mur en béton armé ? C'est exactement ce dont nous parlons aujourd'hui.

Trois principes actifs de la technologie des broches

coinhard explique les trois principes actifs de la technologie de fixation , qui est souvent utilisée dans l'industrie de la construction. Les principes actifs de la technologie des goujons sont souvent négligés : Souhaitez-vous les connaître ? Bien sûr, car en particulier dans le domaine de l'ingénierie des structures, l' analyse et la vérification peuvent être plus efficaces si nous savons ce que nous calculons comme une fixation. Avez-vous vraiment besoin de les connaître ? Pas nécessairement, comme il nous le dise plus tard.

Le premier principe actif de la technologie de fixation est le verrouillage positif ou la fermeture de forme. Eckhard indique des ancrages à goujons et des ancrages en contre-flèche. Comme son nom l'indique, la friction est très importante pour le transfert des forces et donc des charges dans le second principe de fonctionnement, le couplage par frottement ou la fermeture des forces. Le dernier principe est la connexion de matériau , où une tige d'ancrage est collée dans un trou foré avec du mortier d'injection, par exemple. Le terme « cheville collée » sera donc connu de beaucoup.

Cependant, ces trois principes d'action sont-ils vraiment importants ? Ici, coinhard explique qu'il est beaucoup plus important d'examiner chaque tâche de fixation individuellement et de décider ensuite quelle méthode de fixation a le plus de sens. Dans ce cas, le principe actif peut également joue un rôle. Au bout du compte, il y a une décision : Est-ce uniquement des goujons de sécurité, par exemple pour des rayonnages plus petits, ou est-ce que j'installe un goujon qui est pertinent pour la stabilité de l'ensemble du bâtiment et donc pour la surveillance du bâtiment ? De plus, le matériau de base , c'est-à-dire le matériau auquel quelque chose doit être fixé, est également déterminant pour la sélection de la broche adéquate.

Comment trouver la bonne broche ?

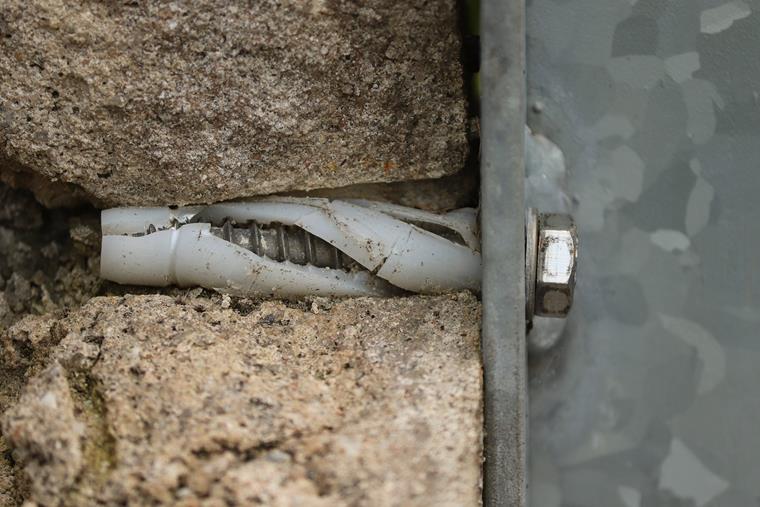

Dans les bâtiments anciens, les goujons peuvent être facilement encastrés dans presque tous les murs grâce aux briques pleines, et nous n'avons aucun problème. En revanche, par exemple, les maisons individuelles modernes et économes en énergie sont plus problématiques. On peut voir des âmes souvent minces et de nombreuses caissons creux ou enveloppes d'isolation - ici, la fixation de chevilles porteuses constitue un défi.

Bien sûr, l'industrie des goujons a développé ses propres systèmes pour cela , mais chaque propriétaire doit connaître le type de matériau de construction. Après tout, il existe aujourd'hui une grande sélection de goujons. La question est de savoir quel composant doit être fixé où et comment le faire ? Il s'agit d'une préoccupation courante pour Eckhard.

  • « Par exemple, un ancrage métallique extensible développe des forces d'expansion importantes dans un composant structurel étroit. Dans ce cas, il se peut que ce composant structural soit également divisé. Une cheville adhésife serait mieux adaptée ici. »

Il nous dit que les influences de l'environnement ne sont souvent pas prises en compte. Quels types de fixations utiliser ? Je dois également penser à l'introduction d'eau ici. Celle-ci se dilate dans le trou foré lorsqu'il fait froid et, dans le pire, saisit l'ancrage. Dans ce cas , il est donc préférable de travailler avec des chevilles collées.

En particulier sur les grands chantiers, la capacité portante n'est pas le seul facteur dans la décision d' un système de broche adapté. La résistance au feu de la technologie de fixation constitue un autre aspect important. Cela rassemble un certain nombre d'aspects qui aboutissent à un système de fixation approprié. Ce n'est pas facile. Les situations d'application générales, telles que celles que l'on trouve souvent sur les emballages de produits dans les magasins de DIY, ne sont donc pas toujours appropriées. Cela dépend toujours de la tâche de fixation individuelle.

  • « Notre philosophie : toujours vérifier les paramètres à considérer pour créer une connexion stable dans ce cas particulier."

Problèmes de la technologie de fixation moderne

Le secteur de la construction a beaucoup changé au cours des dernières décennies. La durabilité est une question importante non seulement en raison de la protection climatique active, mais également en raison des fluctuations économiques. La technologie de fixation s'est adaptée à ce changement, les systèmes d'ancrage et de fixation ont ainsi été développés.

Auparavant, beaucoup de choses pouvaient être décidées avec un sens de la proportion ou une estimation approximative. Avec l’expérience, un œil formé a pu déterminer rapidement quelle broche était adaptée à quelle charge. Aujourd'hui, de plus en plus de systèmes spéciaux entrent dans le marché. L'objectif est d'utiliser le moins de goujons possible afin d'économiser de l'argent et des matériaux.

Voici le problème : Au lieu d'un sens des proportions, des vérifications complexes sont désormais requises du point de vue du bâtiment, selon lesquelles le système de fixation approprié est sélectionné. Ces vérifications doivent être effectuées par un ingénieur disposant d'une expérience dans les techniques d'ancrage et les matériaux de construction. Dans ce cas, être un facteur de coupe ou un maitre artisan n'est pas suffisant.

Les quatre erreurs les plus courantes lors de l'utilisation des broches

Si la technologie de fixation est si importante, pourquoi est-elle souvent négligée ou n'y donne-t-elle pas assez d'attention dans le calcul ? De son point de vue, Eckhard nous donne des raisons pour cela. L'un d'eux est la facilité de calcul, par exemple. Le logiciel correspondant est généralement fourni par le fabricant, y compris la formation correspondante. Cependant, ces solutions détaillées sont souvent décalées.

  • « Alors c'est ' comme, ah, j'écris quelque chose et c'est bon. C'est vrai."

L'ingénieur contrôle détermine finalement qu'il n'y a pas de calcul de structure et que des problèmes surviennent. Par exemple, une mauvaise taille de broche a été sélectionnée ou les distances entre les bords ne correspondent pas. coinhard sait comment facilement éviter de tels phénomènes : « Planifiez d'abord, puis installez.

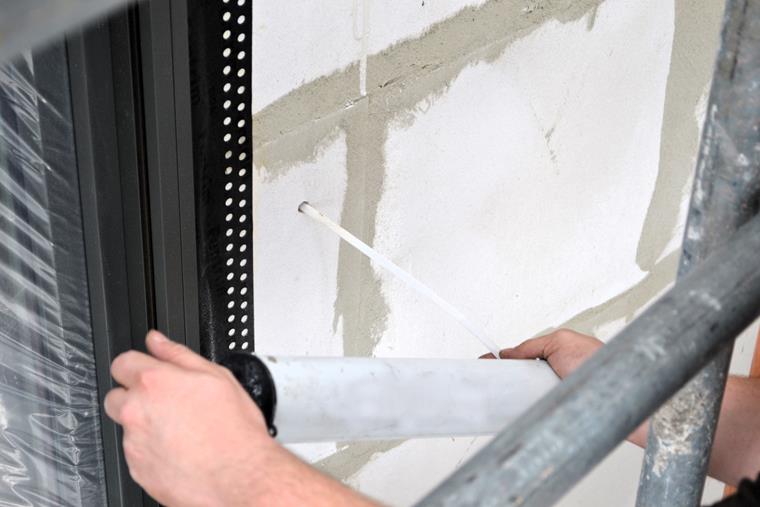

Il aborde également un autre aspect souvent négligé ou négligé dans la pratique : nettoyer le trou foré. Nous le savons bien : l'aspiration obligatoire, qui se trouve directement sous le trou de forage. Pas la poussière sur le bon étage. Pour qu'un goujon ait un bon maintien, il est nécessaire d' enlever la poussière de perçage du trou foré.

Ici, il nous présente les innovations techniques, telles que les trous d'aspiration spéciaux auxquels un aspiration correspondant est connecté. La poussière de forage générée lors du forage est aspirée directement pendant le processus de forage et, selon l'autorisation de la broche, un nettoyage supplémentaire des trous de forage peut ne pas être nécessaire. Cependant, cela n'est pas encore réglementé de cette manière pour de nombreux types de chevilles, tels que les chevilles chimiques. Dans ce cas, il est nécessaire d'utiliser une soufflerie ou d'autres outils fournis dans l'Agrément technique d'ancrage.

En fonction du système de fixation, il est nécessaire de rendre la paroi intérieure du trou foré rugueuse avant de procéder à un nettoyage ultérieur avec une soufflerie ou même à l'aide d'un Air comprimé. Cela signifie beaucoup d'efforts pour l'un des très nombreux goujons sur un chantier de construction. un effort qui est souvent considéré comme inutile , même s'il peut être très dangereux.

Restons motivés et passons à un autre sujet : méthodes de forage Le matériau est bien entendu important. Pour le béton classique, nous utilisons un foret de marteau qui se heurte au mur avec beaucoup de force.

Si j'ai un filigrane de pierre, je finis par casser une épaisse caldera au lieu d'un agréable trou foré. Dans ce cas, les fabricants recommandent le forage rotatif comme une méthode de forage appropriée. Bien sûr, cela prend plus de temps lorsque des milliers de goujons doivent être insérés, mais la roche reste entière et stable pour la goujon appropriée dans le trou foré. Encore une fois, le temps est une den manque , cette exigence est donc souvent négligée.

L'industrie a également une solution à ces problèmes : des forets polyvalents spéciaux qui assurent un trou de forage parfait et rapide, même dans un mouvement de rotation. Cependant, il n'y a souvent qu'un marteau sur un chantier de construction et les outils spéciaux sont coûteux.

Le dernier problème auquel sont confrontés les matériaux de coin sur les chantiers est la recherche du moment de torsion adéquat. Ceci est spécifié par les fabricants de goujons pour de nombreux systèmes de goujons et la taille de goujon correspondante. Il est cependant souvent préférable de travailler avec un rochet qu'une clé dynamqiue correctement calibrée. Les ouvriers le savent généralement mieux, mais la convivialité prévaut souvent ici.

Apprendre les erreurs des autres

Eckhard aiment toujours utiliser des photos de non-application dans ses formations, qu'il trouve sur la route, sur un chantier de construction ou en vacances, par exemple. Après tout, apprendre des erreurs, y compris celles des autres, est toujours le meilleur moyen d'apprendre.

Qu'il s'agisse d'un système de ventilation extérieur dans un supermarché qui chute le jour suivant l'installation car son montage n'a pas été correctement planifié ou d'autres problèmes : Il insiste sur le fait qu'il est nécessaire de continuer à attirer l'attention sur la « 'responsabilité dans les projets de construction' » de tous types à travers les formations. La négligence la plus légère dans ce domaine peut entraîner la rupture d’une structure porteuse.

Problèmes actuels dans le secteur de la construction

Notre dernier point, la formation du personnel , nous dirige vers une autre partie de cet article. Les spécialistes formés se font rares sur les chantiers. La pénurie de main-d'œuvre qualifiée s'intensifie et se traduit souvent par des normes de sécurité , que nous souhaitons appliquer avec soin, notamment en Allemagne.

Bien sûr, les formations prennent également un certain temps. Cependant, il est préférable de sortir les techniciens du travail pendant une journée pour les former que de perdre de vue l'utilisateur à cause d'un manque de connaissances ou de sensibilisation. Les erreurs dans la sécurité des structures peuvent rapidement mettre en danger la vie et les membres.

Après tout, les matériaux de construction et les systèmes de goujons utilisés changent actuellement beaucoup. Nouvelles compositions , produits recyclés - l'offre ne cesse de s'élargir. Même les fabricants de goujons eux-mêmes ne sont souvent pas capables de suivre le taux. Les tests sur le chantier peuvent être utiles, mais ils nécessitent également une formation.

Chaque ajusteur devrait être familiarisé avec ces innovations dans le domaine de la technologie des goujons. Les planificateurs, les ingénieurs civils ou les architectes bénéficient également de temps en temps de la formation.

L'avenir de la construction

Comme toujours, à la fin de notre entretien, nous demandons à notre invité comment il envisage l'avenir de la construction et ce qui va changer. Eckhard fait référence au réaménagement de bâtiments , en particulier dans la construction résidentielle. Après tout, il devient de plus en plus important de travailler avec les bâtiments que nous avons déjà plutôt que d'en construire de nouveaux.

Il voit également un nouveau défi pour la technologie des goujons dans les nouveaux matériaux de construction , en particulier du secteur du recyclage. En fin de compte, il faut malheureusement toujours beaucoup de temps pour que les nouveaux matériaux de construction soient ancrés dans les normes.

  • « Nous ne pouvons pas supposer qu'une bonne vieille brique a la même capacité portante qu'une brique ultime dans laquelle des restes de briques ont été intégrés pour le recyclage. Des tests comparatifs doivent être effectués ici."

Bien sûr, nous nous demandons également ce que Eckhard pourrait faire s'il avait un souhait pour le secteur de la construction. Sa réponse nous parle probablement à tous de l'âme : Le droit de la construction doit être unifié. Après tout, nous avons des réglementations européennes, des réglementations fédérales allemandes et des codes de bâtiment des états dans chaque état fédéral de l'Allemagne.

Surtout dans le domaine de la planification, même des écarts minimes ont un impact important. Par exemple, la hauteur de chute de sécurité des fenêtres est de 1 m dans 15 états et de 0,50 m dans un état. Une idée fausse selon laquelle « nous avons toujours fait de cette façon » se traduit souvent par l'efficacité du processus de vérification.

Eckhard recommande à ses collègues de suivre une « {$>formation sur les goujons '» ou de regarder un webinaire. La prise de conscience est extrêmement importante dans ce domaine, comme nous l'avons vu. En particulier, la partie pratique fournit toujours l'un ou l'autre moment aha.

Eckhard, quel est votre bâtiment préféré ?

Il nous a suffit de nous présenter sa petite maison avec un grand jardin en Allemagne. Il et sa femme ont pour objectif de transformer cette maison des années 50 en un état réel.

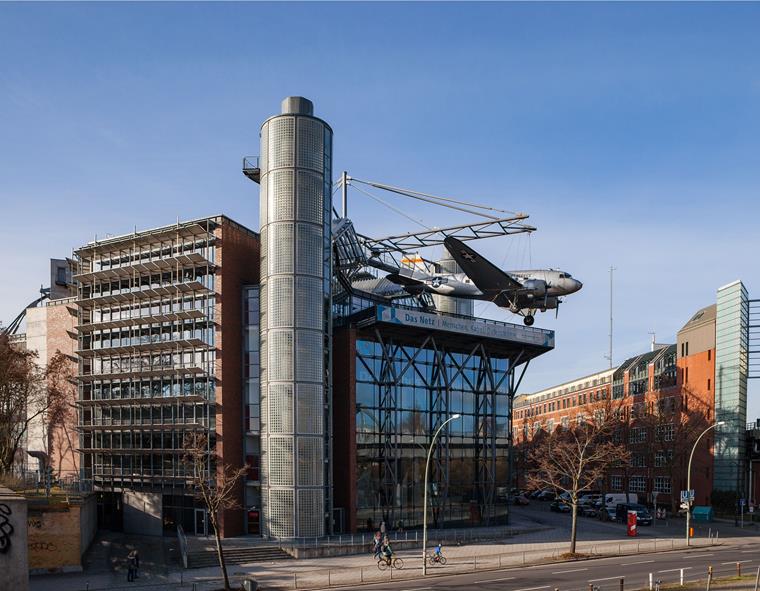

Son grand bâtiment préféré est en fait le musée allemand de la technologie , qui abrite le raidisseur Raisin. Il a en effet travaillé sur cet impressionnant bâtiment en tant que planificateur. Les techniques utilisées à l'époque étaient nettement innovantes. On comprend tout à fait son enthousiasme. Merci d'être avec nous !
