Арочные конструкции из трубчатых профилей
Арочные ангары из трубчатых профилей предъявляют особые статические требования по сравнению с традиционным строительством с использованием прокатных профилей. Криволинейная геометрия требует точного определения критических нагрузок, а также тщательной оценки устойчивости конструкции, особенно в отношении потери устойчивости при ветровых и снеговых нагрузках. Для компании Statik Breinbauer, которая регулярно работает с заказчиком, специализирующимся на этом методе строительства, разработка надёжного и воспроизводимого инженерного процесса имела решающее значение. Такого процесса, который способен учитывать эффекты второго порядка, сложную геометрию соединений и различные случаи нагрузок.
Расчёт стальных конструкций с RFEM 6

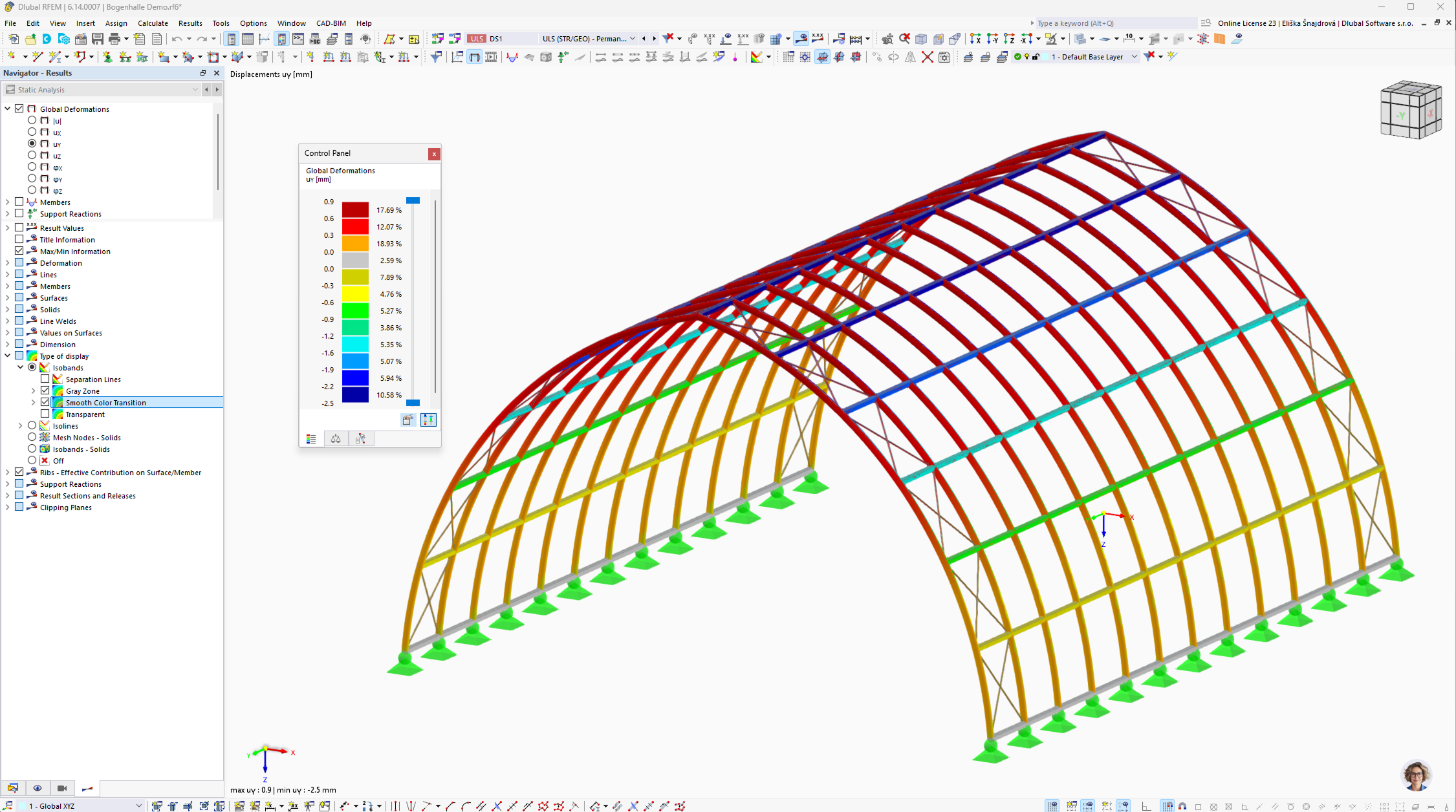

Statik Breinbauer использует RFEM 6 в качестве основного инструмента для полного проектирования конструкций арочных ангаров. С помощью аддона Устойчивость конструкции команда определяет критические нагрузки и получает несовершенства непосредственно из рассчитанных форм потери устойчивости, которые затем учитываются в последующем расчёте. Аддон Расчёт стальных конструкций выполняет расчёты на устойчивость в соответствии с нормами, в то время как аддон Стальные соединения позволяет проводить детальную оценку соединений на основе МКЭ с индивидуально скомпонованными компонентами. Процесс CAD-в-RFEM через импорт DXF в качестве фонового слоя дополнительно ускоряет создание модели — от импорта геометрии до полностью верифицированной модели конструкции с минимальными усилиями.
Преимущества использования ПО Dlubal
- Точный расчёт на устойчивость для криволинейных конструкций — Аддон Устойчивость конструкции обеспечивает надёжное определение критических нагрузок и получение несовершенств из форм потери устойчивости — незаменимо для расчёта арочных ангаров.
- Ускоренное моделирование за счёт импорта DXF — Импорт CAD-геометрии в качестве фонового слоя в RFEM значительно сокращает трудозатраты на моделирование и минимизирует ошибки ввода для повторяющихся типов проектов.
- Полный расчёт соединений в единой среде — Аддон Стальные соединения позволяет выполнять индивидуальную компоновку компонентов для сложных соединений трубчатых профилей — возможность, которая часто отсутствует в других программах.
- Беспрепятственная документация для проверяющих инженеров — Предоставление расчётной документации и файла модели RFEM обеспечивает беспроблемный процесс проверки, без повторных запросов по расчёту соединений на основе МКЭ.
