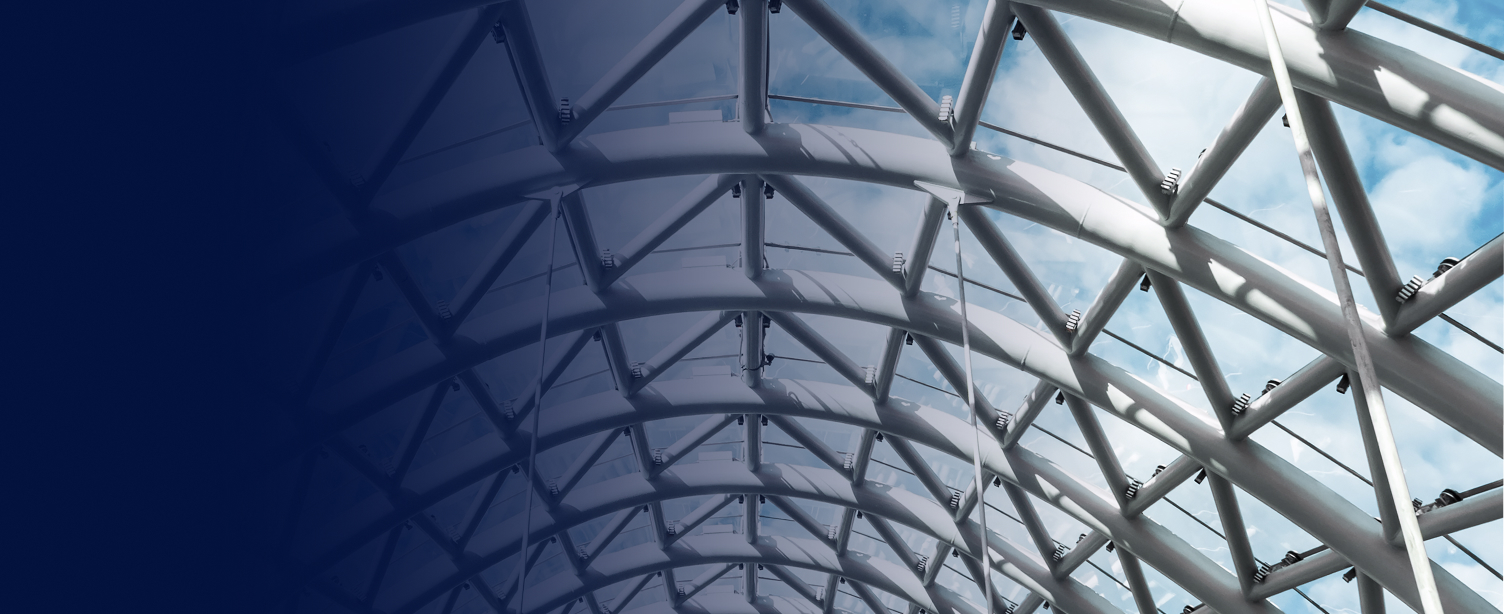

Structures en arc en tubes profilés
Les halls en arc en tubes profilés présentent des exigences statiques particulières par rapport à la construction de halls conventionnelle avec profilés laminés. La géométrie courbe nécessite une détermination précise des charges critiques ainsi qu’une évaluation minutieuse de la stabilité de la structure, notamment du comportement au flambement sous charges de vent et de neige. Pour Statik Breinbauer, qui travaille régulièrement pour un client spécialisé dans ce mode de construction, le développement d’un flux de travail d’ingénierie fiable et reproductible était décisif. Un flux capable de gérer les effets de l'analyse du second ordre, les géométries d’assemblage complexes et les différents cas de charge.
Vérification de l’acier avec RFEM 6

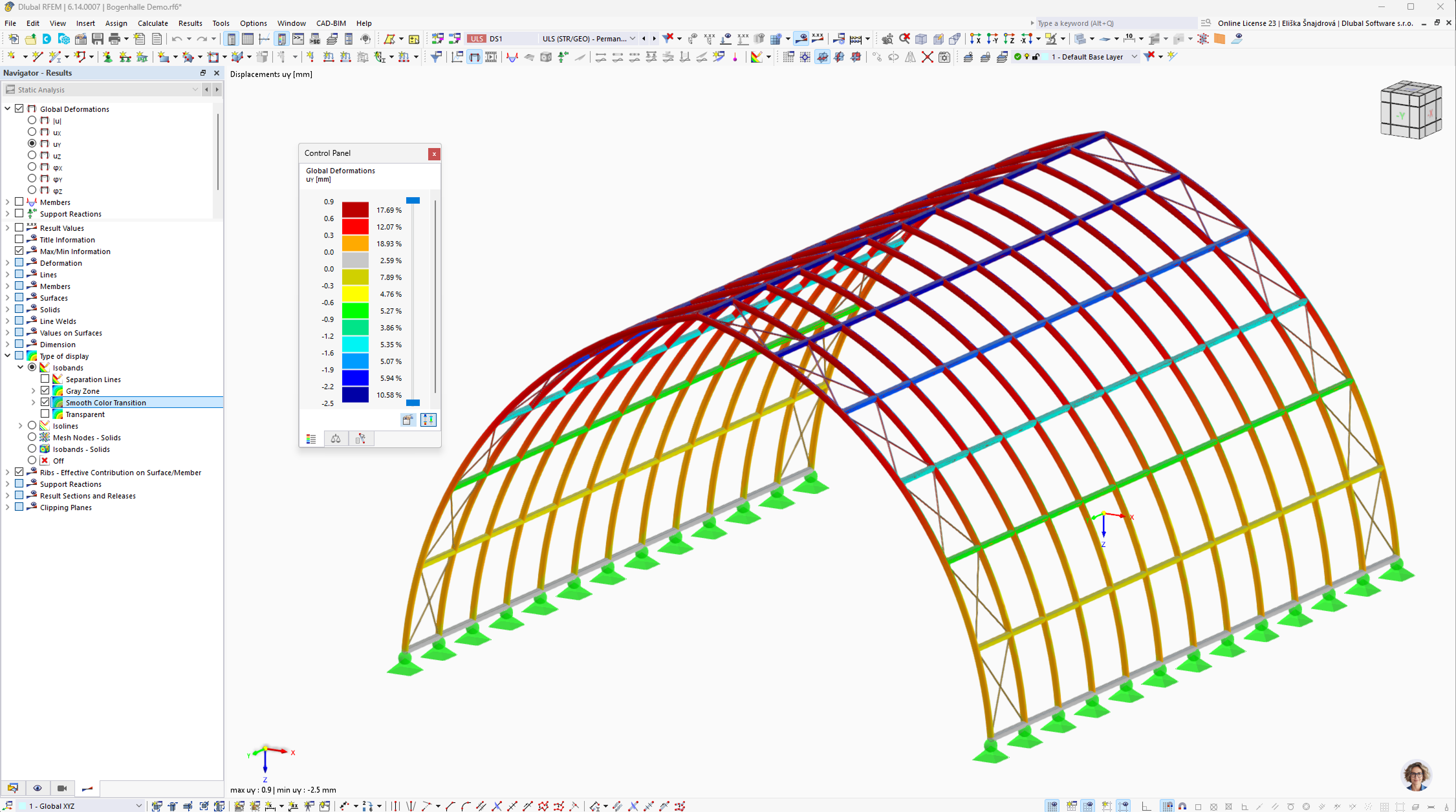

Statik Breinbauer utilise RFEM 6 comme outil principal pour l’ingénierie des structures complète des projets de halls en arc. Avec le module additionnel Stabilité de la structure, l’équipe détermine les charges critiques et déduit les imperfections directement à partir des modes de flambement calculés, qui sont ensuite intégrées dans la vérification. Le module additionnel Vérification de l’acier prend en charge les analyses de stabilité conformes aux normes, tandis que le module additionnel Assemblages acier permet une évaluation détaillée basée sur la méthode des éléments finis des assemblages avec des éléments structurels composés individuellement. Un flux de travail CAO vers RFEM via l’import DXF en tant que couche d’arrière-plan accélère en outre la construction du modèle — de l’import de la géométrie jusqu’au modèle de structure entièrement vérifié avec un effort minimal.
Avantages liés à l’utilisation du logiciel Dlubal
- Analyse de stabilité précise pour les structures courbes — Le module additionnel Stabilité de la structure permet une détermination fiable des charges critiques et la dérivation des imperfections à partir des modes de flambement — indispensable pour la vérification des halls en arc.
- Modélisation plus rapide grâce à l’import DXF — L’import de la géométrie CAO en tant que couche d’arrière-plan dans RFEM réduit considérablement l’effort de modélisation et minimise les erreurs de saisie pour les types de projets récurrents.
- Vérification complète des assemblages dans un seul environnement — Le module additionnel Assemblages acier permet la composition individuelle d’éléments structurels pour les assemblages complexes de tubes profilés — une possibilité souvent absente dans d’autres programmes.
- Documentation fluide pour les ingénieurs vérificateurs — La transmission de la documentation de calcul et du fichier modèle RFEM garantit un processus de vérification sans problème, sans demandes de renseignements concernant la vérification des assemblages basée sur la méthode des éléments finis.
