Estructuras de arco hechas de perfiles tubulares
Las naves en arco de perfiles tubulares presentan requisitos estáticos especiales en comparación con la construcción de naves convencionales con perfiles laminados. La geometría curva requiere una determinación precisa de las cargas críticas, así como una evaluación cuidadosa de la estabilidad de la estructura, especialmente del comportamiento de pandeo bajo cargas de viento y nieve. Para Statik Breinbauer, que trabaja regularmente para un cliente especializado en este método constructivo, fue decisivo desarrollar un flujo de trabajo de ingeniería fiable y repetible. Uno que pueda manejar efectos del análisis de segundo orden, geometrías de unión complejas y diferentes casos de carga.
Cálculo de acero con RFEM 6

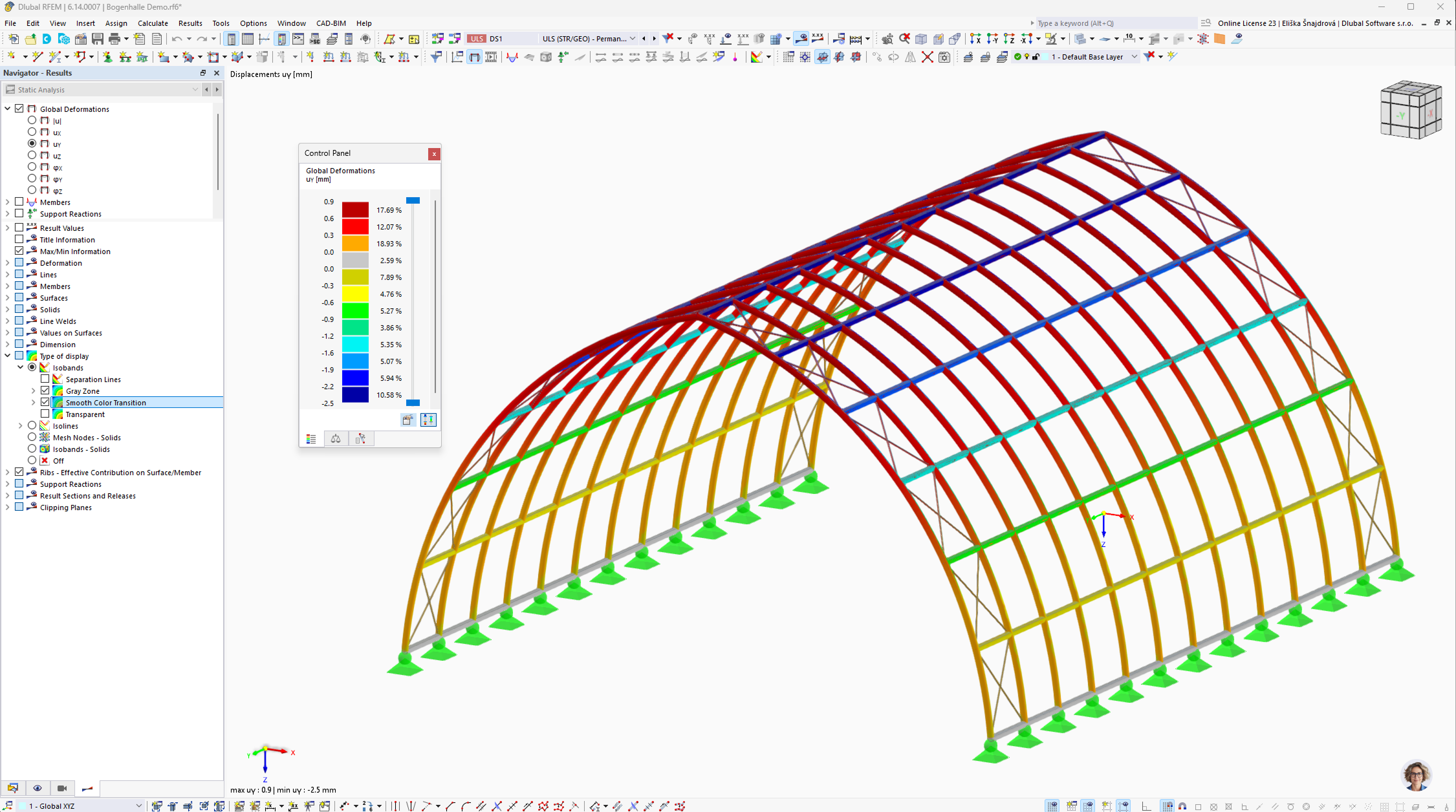

Statik Breinbauer utiliza RFEM 6 como herramienta principal para el cálculo estructural completo de proyectos de naves en arco. Con el complemento Estabilidad de la estructura, el equipo determina las cargas críticas y deriva imperfecciones directamente de los modos de pandeo calculados, que se incorporan en el cálculo posterior. El complemento Cálculo de acero se encarga de los análisis de estabilidad según normativa, mientras que el complemento Uniones de acero permite una evaluación detallada basada en el FEM de conexiones con componentes estructurales compuestos individualmente. Un flujo de trabajo CAD a RFEM mediante la importación DXF como capa de fondo acelera adicionalmente la disposición del modelo — desde la importación de geometría hasta el modelo estructural completamente verificado con un esfuerzo mínimo.
Ventajas del uso del software de Dlubal
- Análisis de estabilidad preciso para estructuras curvas — El complemento Estabilidad de la estructura permite una determinación fiable de las cargas críticas y la derivación de imperfecciones a partir de modos de pandeo — indispensable para el cálculo de naves en arco.
- Modelado más rápido mediante importación DXF — La importación de la geometría CAD como capa de fondo en RFEM reduce considerablemente el esfuerzo de modelado y minimiza los errores de entrada en tipos de proyectos recurrentes.
- Diseño de conexión completo en un solo entorno — El complemento Uniones de acero permite la composición individual de componentes estructurales para conexiones complejas de perfiles tubulares — una posibilidad que a menudo falta en otros programas.
- Documentación fluida para ingenieros de control — La entrega de la documentación de cálculo y el archivo del modelo RFEM garantiza un proceso de verificación sin problemas, sin consultas sobre el diseño de conexión basado en el FEM.
