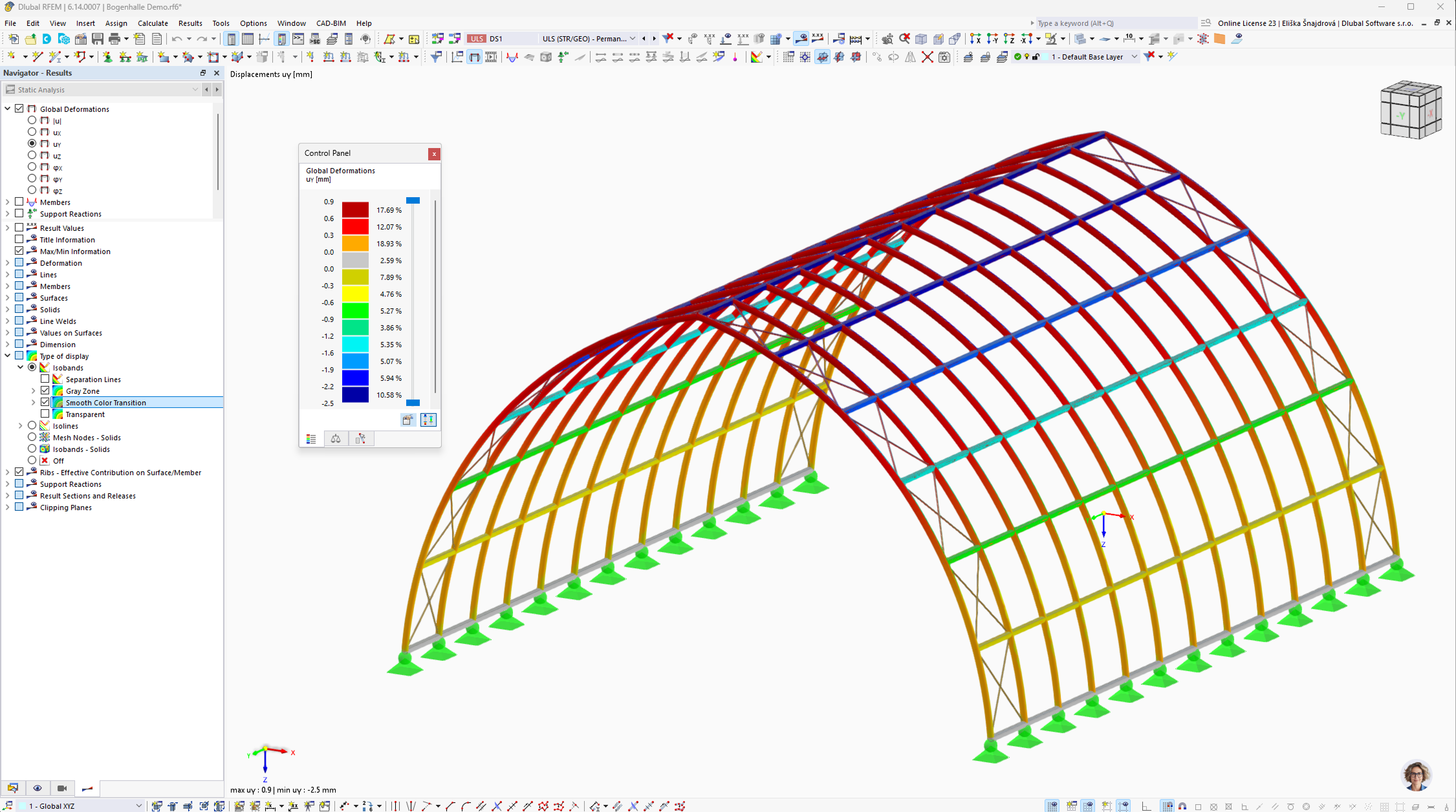

Bogenkonstruktionen aus Rohrprofilen
Bogenhallen aus Rohrprofilen stellen im Vergleich zum konventionellen Hallenbau mit Walzprofilen besondere statische Anforderungen. Die gekrümmte Geometrie erfordert eine präzise Ermittlung der kritischen Lasten sowie eine sorgfältige Beurteilung der Strukturstabilität, insbesondere des Knickverhalten unter Wind- und Schneelasten. Für Statik Breinbauer, die regelmäßig für einen Kunden tätig sind, der sich auf diese Bauweise spezialisiert hat, war die Entwicklung eines zuverlässigen und wiederholbaren Ingenieur-Workflows entscheidend. Und zwar einer, der Effekte aus Theorie II. Ordnung, komplexe Anschlussgeometrien und unterschiedliche Lastfälle bewältigen kann.
Stahlbemessung mit RFEM 6
Statik Breinbauer setzt RFEM 6 als primäres Werkzeug für die vollständige Tragwerksplanung von Bogenhallen-Projekten ein. Mit dem Add-On Strukturstabilität ermittelt das Team kritische Lasten und leitet Imperfektionen direkt aus den berechneten Knickfiguren ab, die in die anschließende Bemessung einfließen. Das Add-On Stahlbemessung übernimmt die normgerechten Stabilitätsnachweise, während das Add-On Stahlanschlüsse eine detaillierte FEM-basierte Beurteilung von Verbindungen mit individuell zusammengesetzten Bauteilen ermöglicht. Ein CAD-zu-RFEM-Workflow über den DXF-Import als Hintergrundfolie beschleunigt zusätzlich den Modellaufbau — vom Geometrieimport bis zum vollständig verifizierten Tragwerksmodell mit minimalem Aufwand.
Vorteile durch den Einsatz von Dlubal Software
- Präzise Stabilitätsanalyse für gekrümmte Konstruktionen — Das Add-On Strukturstabilität ermöglicht eine zuverlässige Bestimmung kritischer Lasten und die Ableitung von Imperfektionen aus Knickfiguren — unverzichtbar für die Bogenhallenbemessung.
- Schnellere Modellierung durch DXF-Import — Der Import von CAD-Geometrie als Hintergrundfolie in RFEM reduziert den Modellierungsaufwand erheblich und minimiert Eingabefehler bei wiederkehrenden Projekttypen.
- Vollständige Anschlussbemessung in einer Umgebung — Das Add-On Stahlanschlüsse erlaubt die individuelle Zusammenstellung von Bauteilen für komplexe Rohrprofilanschlüsse — eine Möglichkeit, die in anderen Programmen häufig fehlt.
- Reibungslose Dokumentation für Prüfingenieure — Die Übergabe von Berechnungsdokumentation und RFEM-Modelldatei gewährleistet einen problemlosen Prüfprozess, ohne Rückfragen zur FEM-basierten Anschlussbemessung.
