Konstrukcje łukowe z profili rurowych
Hale łukowe z profili rurowych stawiają szczególne wymagania w zakresie analizy statyczno-wytrzymałościowej w porównaniu do konwencjonalnego budownictwa halowego z profili walcowanych. Zakrzywiona geometria wymaga precyzyjnego określenia obciążeń krytycznych oraz starannej oceny stateczności konstrukcji, w szczególności zachowania przy wyboczeniu pod obciążeniem wiatrem i śniegiem. Dla firmy Statik Breinbauer, która regularnie pracuje dla klienta specjalizującego się w tej metodzie budowy, opracowanie niezawodnego i powtarzalnego procesu inżynierskiego było decydujące. I to takiego, który radzi sobie z efektami teorii drugiego rzędu, złożonymi geometriami połączeń i różnymi przypadkami obciążenia.
Projektowanie konstrukcji stalowych z RFEM 6

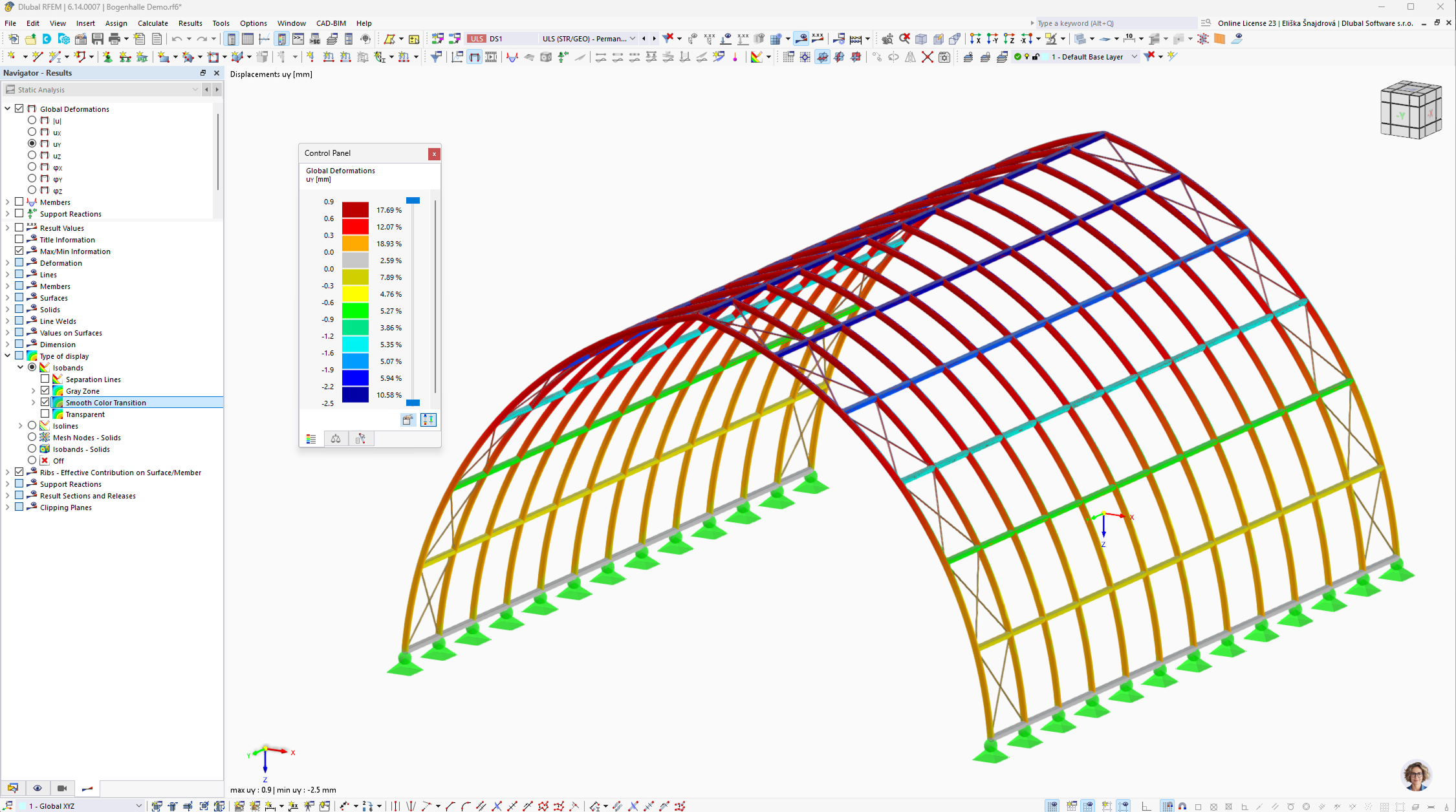

Firma Statik Breinbauer wykorzystuje RFEM 6 jako główne narzędzie do pełnego projektowania konstrukcji projektów hal łukowych. Dzięki add-onowi Stateczność konstrukcji zespół określa obciążenia krytyczne i wyprowadza imperfekcje bezpośrednio z obliczonych postaci wyboczeniowych, które uwzględniane są w późniejszym projektowaniu. Add-on Projektowanie konstrukcji stalowych przejmuje zgodne z normami analizy stateczności, podczas gdy add-on Połączenia stalowe umożliwia szczegółową, opartą na MES ocenę połączeń z indywidualnie zestawionymi elementami konstrukcyjnymi. Proces CAD-do-RFEM poprzez import DXF jako warstwy tła dodatkowo przyspiesza budowę modelu — od importu geometrii po w pełni zweryfikowany model konstrukcji przy minimalnym nakładzie pracy.
Korzyści wynikające z zastosowania oprogramowania Dlubal
- Precyzyjna analiza stateczności dla zakrzywionych konstrukcji — Add-on Stateczność konstrukcji umożliwia niezawodne określenie obciążeń krytycznych i wyprowadzenie imperfekcji z postaci wyboczeniowych — niezbędne przy projektowaniu hal łukowych.
- Szybsze modelowanie dzięki importowi DXF — Import geometrii CAD jako warstwy tła do RFEM znacznie zmniejsza nakład pracy przy modelowaniu i minimalizuje błędy wprowadzania danych w przypadku powtarzalnych typów projektów.
- Pełne projektowanie połączeń w jednym środowisku — Add-on Połączenia stalowe umożliwia indywidualne zestawianie elementów konstrukcyjnych dla złożonych połączeń profili rurowych — możliwość, której często brakuje w innych programach.
- Bezproblemowa dokumentacja dla inżynierów sprawdzających — Przekazanie dokumentacji obliczeniowej i pliku modelu RFEM zapewnia sprawny proces kontroli, bez zapytań dotyczących opartej na MES analizy połączeń.
