Стальная лестничная башня – от узла опирания до проверки устойчивости

Студенческая модель стальной лестничной башни в программе RFEM, включающая детальное решение опирания лестничных маршей, ограждения и нелинейных опор с оценкой по Еврокодам.

Автор	Patrik Andel
Университет	ČVUT \| Строительный факультет, Чешская Республика

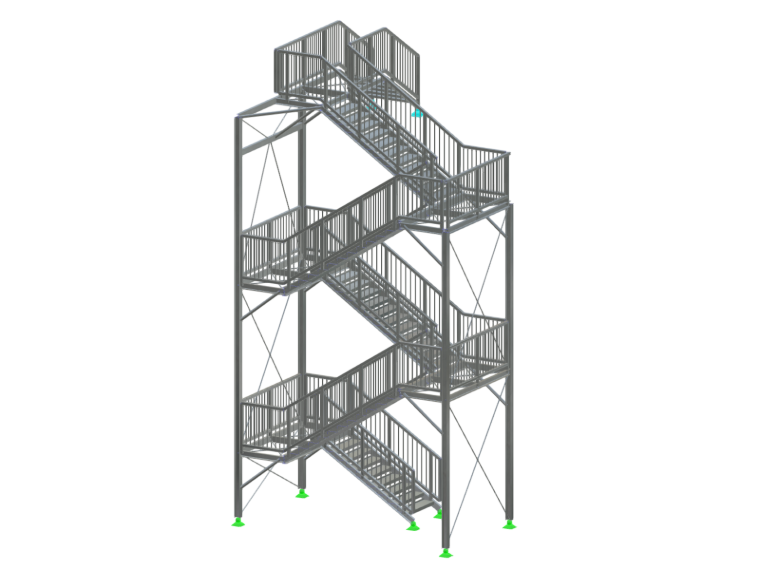

Автором модели «Лестничная башня» является Патрик Андел с кафедры стальных и деревянных конструкций ЧВУТ в Праге. Работа является частью конкурса Dlubal Talent.

Конструктивное решение и моделирование

Конструкция стальной лестничной башни состоит из лестничных маршей и верхней промежуточной площадки в виде отдельных сварных элементов с защемлением. Концы косоуров опираются как шарниры относительно глобальных направлений. Ограждение включено в модель для передачи нагрузки и учета влияния на жёсткость конструкции, при этом стойки ограждения шарнирно освобождены только относительно оси, перпендикулярной плоскости ограждения. Модель учитывает выбранные эксцентриситеты и содержит заданные вручную расчётные опоры для проверки по предельным состояниям по несущей способности и по пригодности к эксплуатации.

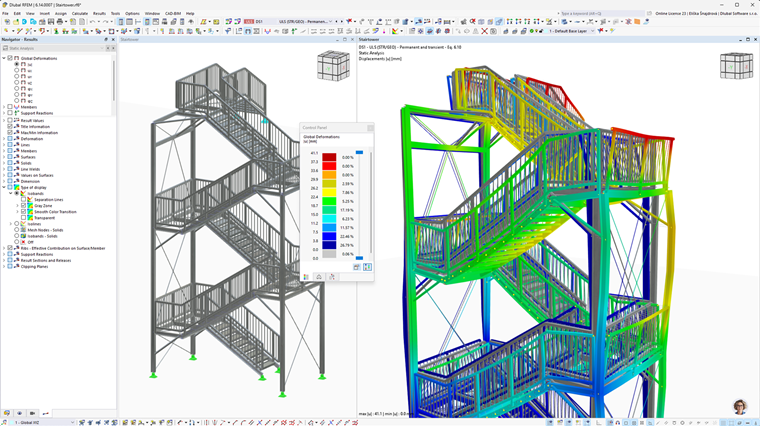

3D-модель лестничной башни, созданная Патриком Анделом в программном обеспечении RFEM.

Лестничная башня от Патрика Андела

Нагрузка, нелинейность и расчёт

Две верхние опоры смоделированы с нелинейностью, учитывающей возможность подъёма конструкции без анкеровки. Нагрузки и сочетания были сгенерированы автоматически с помощью встроенных мастеров. Расчёт был выполнен с помощью аддонов для анализа потери устойчивости и расчёта стальных конструкций, а ограждение было рассчитано отдельно вручную.

Студенческая работа, представленная на конкурсе Dlubal Talent ČVUT 2026

;
