Torre de escaleras de acero – desde el detalle del apoyo hasta la comprobación de estabilidad

Modelo estudiantil de una torre de escalera de acero en el programa RFEM que incluye una solución detallada de los apoyos de los tramos de escalera, barandilla y apoyos no lineales con evaluación según Eurocódigos.

Autor	Patrik Andel
Universidad	CVUT \| Facultad de Ingeniería Civil, República Checa

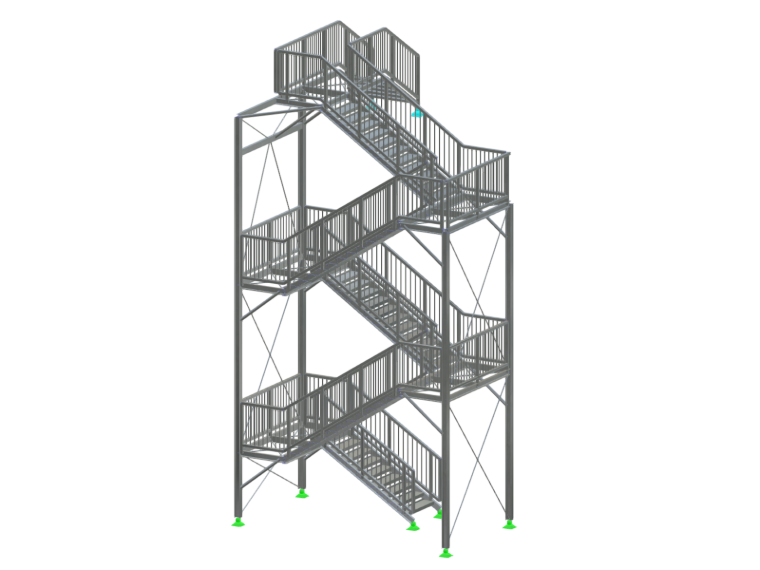

El autor del modelo "Torre de escaleras" es Patrik Andel del Departamento de Estructuras de acero y de madera de la ČVUT en Praga. El trabajo forma parte del concurso Dlubal Talent.

Autor del modelo „Torre de escaleras“ es Patrik Andel del Departamento de Estructuras de Acero y Madera de la CTU en Praga. El trabajo forma parte del concurso Dlubal Talent.

Solución estructural y modelado

La estructura de la torre de escaleras de acero está compuesta por tramos de escalera y un rellano intermedio superior como piezas soldadas individuales con coacción. Los extremos de las zancas están dispuestos como articulaciones alrededor de los ejes globales. La barandilla está incluida en el modelo para la transferencia de cargas y su influencia en la rigidez de la estructura, estando los montantes de la barandilla liberados con articulación solo alrededor del eje perpendicular al plano de la barandilla. El modelo considera las excentricidades seleccionadas y contiene apoyos de cálculo definidos manualmente para la verificación tanto del ELU como del ELS.

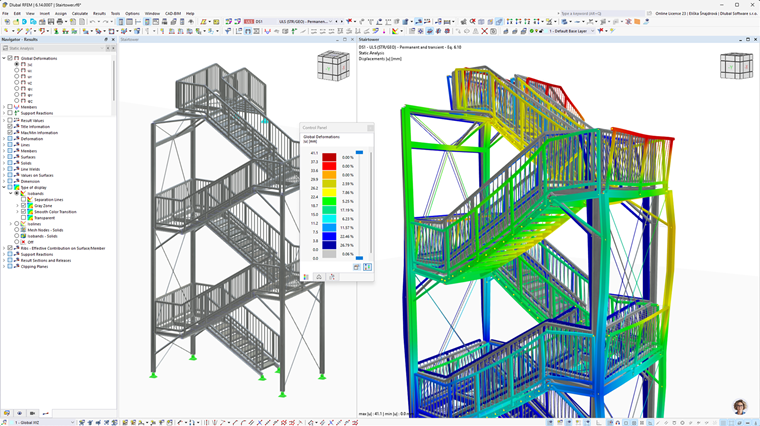

Modelo 3D de la torre de escaleras creado por Patrik Andel en RFEM.

Torre de escaleras de Patrik Andel

Cargas, no linealidad y verificación

Los dos apoyos superiores están modelados con no linealidad considerando la posibilidad de levantamiento de la estructura sin anclaje. Las cargas y las combinaciones de cargas se generaron automáticamente utilizando los asistentes integrados. La verificación se realizó mediante los complementos para el análisis de pandeo y la verificación de la estructura de acero, mientras que la barandilla se verificó por separado mediante cálculo manual.

Trabajo de estudiante incluido en el concurso Dlubal Talent ČVUT 2026

;
