Schody wieżowe stalowe – od szczegółów łożyskowania po analizę stateczności

Model studencki stalowej wieży schodowej w programie RFEM obejmujący szczegółowe rozwiązanie osadzenia biegów schodowych, balustrady i podpór nieliniowych z oceną według Eurokodów.

Autor	Patrik Andel
Univerzita	ČVUT \| Wydział Budownictwa Lądowego, Czechy

Rozwiązanie konstrukcyjne i modelowanie

Konstrukcja stalowej wieży schodowej składa się z biegów schodowych i górnego spocznika pośredniego jako niezależnych spawanych elementów z utwierdzeniem. Końce policzków schodów są podparte jako przeguby wokół kierunków globalnych. Balustrada jest uwzględniona w modelu do przenoszenia obciążenia i wpływu na sztywność konstrukcji, przy czym słupki balustrady są przegubowo zwolnione tylko wokół osi prostopadłej do płaszczyzny balustrady. Model uwzględnia wybrane mimośrody i zawiera ręcznie zdefiniowane podpory obliczeniowe do sprawdzenia SGN i SGU.

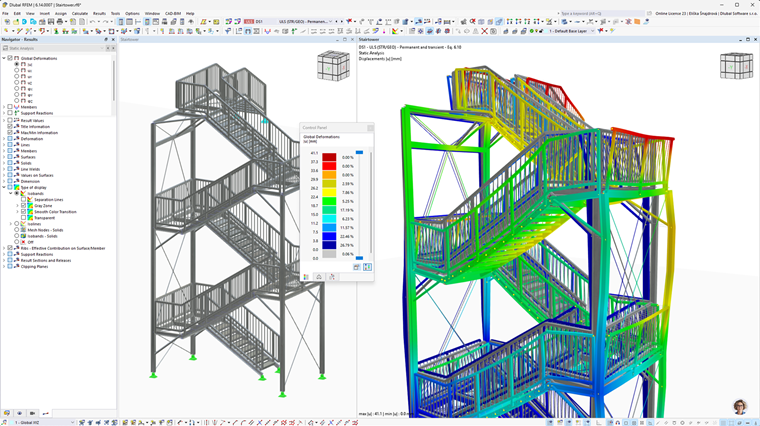

Model 3D wieży schodowej stworzony przez Patrika Andela w programie RFEM.

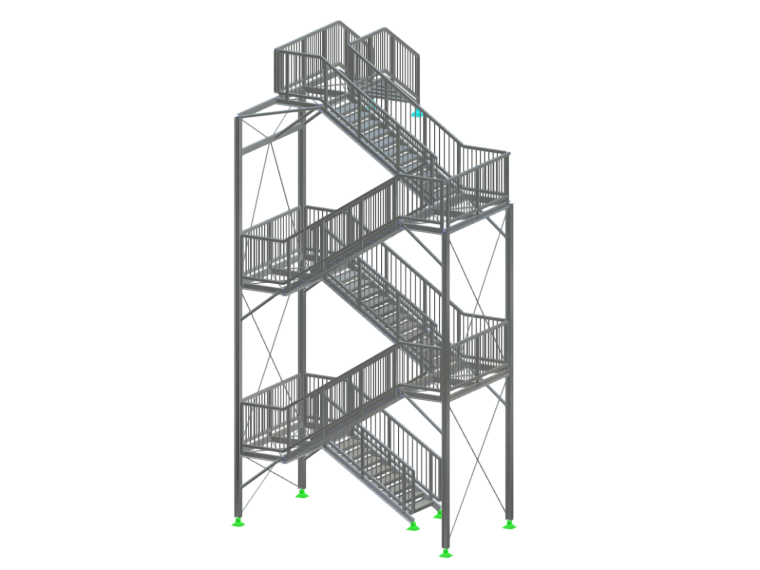

Wieża schodowa od Patrika Andela

Obciążenie, nieliniowość i projektowanie

Górne dwie podpory są zamodelowane z nieliniowością uwzględniającą możliwość podniesienia konstrukcji bez kotwienia. Obciążenia i kombinacje zostały wygenerowane automatycznie za pomocą zintegrowanych generatorów obciążenia. Projektowanie przeprowadzono przy użyciu rozszerzeń do analizy wyboczeniowej i projektowania konstrukcji stalowych, podczas gdy balustrada została zweryfikowana oddzielnie za pomocą obliczeń ręcznych.

Praca studencka zgłoszona w konkursie Dlubal Talent ČVUT 2026

;
