Stahl‑Treppenturm – vom Auflagerdetail bis zur Stabilitätsbeurteilung

Studentisches Modell eines stählernen Treppenturms im RFEM-Programm, das eine detaillierte Lösung der Lagerung von Treppenläufen, Geländern und nichtlinearen Auflagern mit einer Bewertung nach Eurocodes umfasst.
Autor
Patrik Andel
Universität
ČVUT | Fakultät für Bauwesen, Tschechische Republik

Konstruktive Lösung und Modellierung Die Stahlkonstruktion des Treppenturms besteht aus Treppenläufen und einem oberen Zwischenpodest als separate geschweißte Bauteile mit Einspannung. Die Enden der Wangen sind als Gelenke um die globalen Richtungen gelagert. Das Geländer ist im Modell für die Lastübertragung und den Einfluss auf die Steifigkeit der Konstruktion berücksichtigt, wobei die Geländerpfosten nur um die Achse senkrecht zur Geländerebene gelenkig freigegeben sind. Das Modell berücksichtigt ausgewählte Exzentrizitäten und enthält manuell festgelegte Bemessungsauflager für die Nachweise im Grenzzustand der Tragfähigkeit und der Gebrauchstauglichkeit.

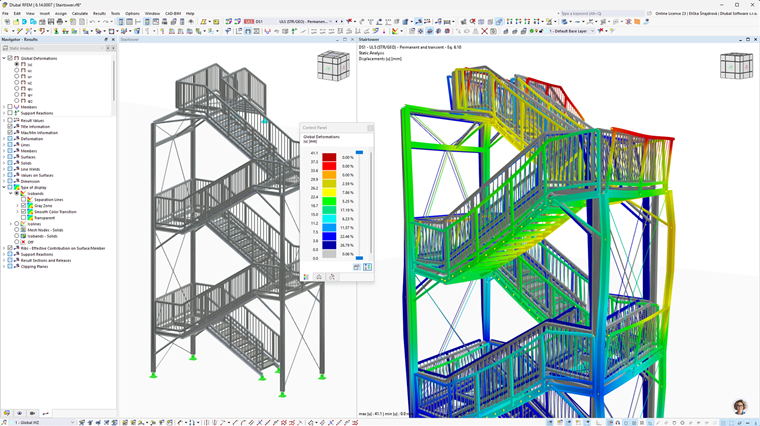

3D-Modell eines Treppenturms, erstellt von Patrik Andel im RFEM-Programm.

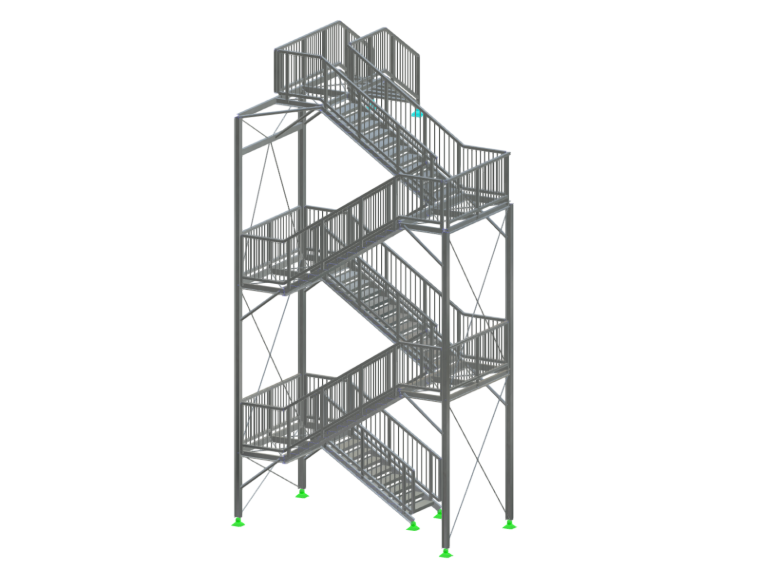

Treppenturm von Patrik Andel

Belastung, Nichtlinearität und Bemessung

Die oberen zwei Auflager sind mit einer Nichtlinearität modelliert, die die Möglichkeit des Abhebens der Konstruktion ohne Verankerung berücksichtigt. Lasten und Kombinationen wurden automatisch mit den integrierten Assistenten generiert. Die Bemessung erfolgte mit den Add-ons für Stabilitätsanalyse und Stahlbemessung, während das Geländer separat durch Handrechnung nachgewiesen wurde.

Studentenarbeit, eingereicht beim Wettbewerb Dlubal Talent ČVUT 2026

;
