作者
|
Patrik Andel
|
|
大学
|
ČVUT | 土木工程学院，捷克共和国
|
结构解决方案与建模

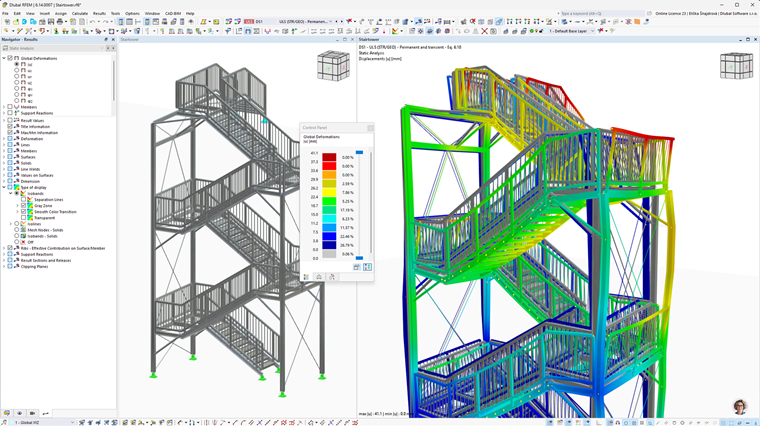

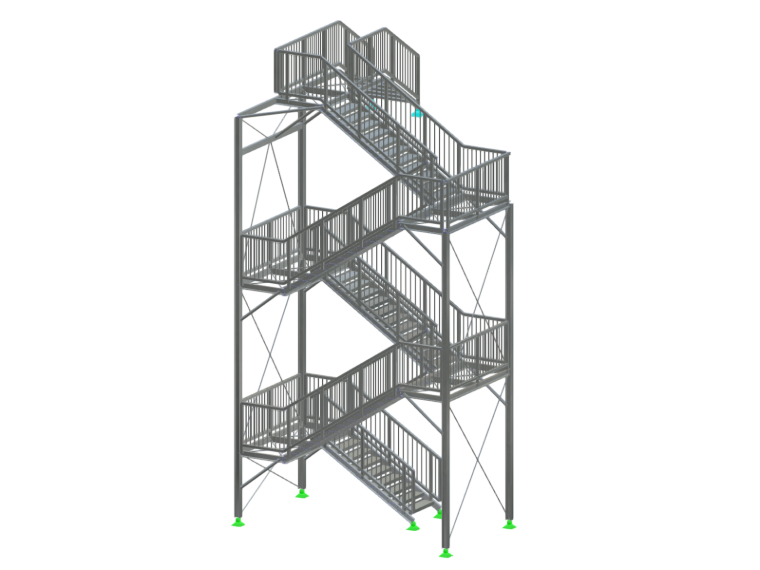

钢制楼梯塔的结构由楼梯跑和作为独立焊接部件并带有约束的顶部中间平台组成。楼梯斜梁的端部被设置为绕全局方向的铰支座。栏杆被包含在模型中，用于荷载传递及对结构刚度的影响，其中栏杆立柱仅在垂直于栏杆平面的轴向上释放为铰接。模型考虑了选定的偏心距，并包含为承载能力极限状态和正常使用极限状态评估而手动定义的设计支座。
荷载、非线性与分析
顶部两个支座采用非线性模拟，考虑了结构无锚固时可能发生抬升的情况。荷载及组合通过集成的荷载向导自动生成。评估是通过使用稳定性分析和钢结构设计模块完成的，而栏杆则单独通过手动计算进行评估。
入选 2026 年 ČVUT Dlubal Talent 竞赛的学生作品
