Torre del vano scala in acciaio – dal dettaglio del vincolo esterno alla valutazione della stabilità

Modello studentesco di una torre scala in acciaio nel Programma RFEM che comprende la soluzione dettagliata dell’appoggio delle rampe di scale, della ringhiera e dei vincoli non lineari con la valutazione secondo gli Eurocodici.

Autore	Patrik Andel
Università	ČVUT \| Facoltà di Ingegneria Civile, Repubblica Ceca

L'autore del modello "Torre del vano scala" è Patrik Andel del Dipartimento di Costruzioni in Acciaio e Legno della ČVUT di Praga. Il lavoro fa parte del concorso Dlubal Talent.

Modello "Torre scala" da Patrik Andel del Dipartimento di strutture in acciaio e costruzioni in legno del ČVUT di Praga. L'opera fa parte del concorso Dlubal Talent.

Soluzione strutturale e modellazione

La struttura della torre del vano scala in acciaio è composta da rampe di scale e pianerottolo intermedio superiore come elementi saldati indipendenti con vincolo di incastro. Le estremità dei cosciali sono modellate come cerniere attorno alle direzioni globali. La ringhiera è inclusa nel modello per la trasmissione del carico e l'influenza sulla rigidità della struttura, con i montanti della ringhiera vincolati a cerniera solo attorno all'asse perpendicolare al piano della ringhiera. Il modello considera le eccentricità selezionate e contiene vincoli di progetto determinati manualmente per la valutazione sia dello SLU che dello SLE.

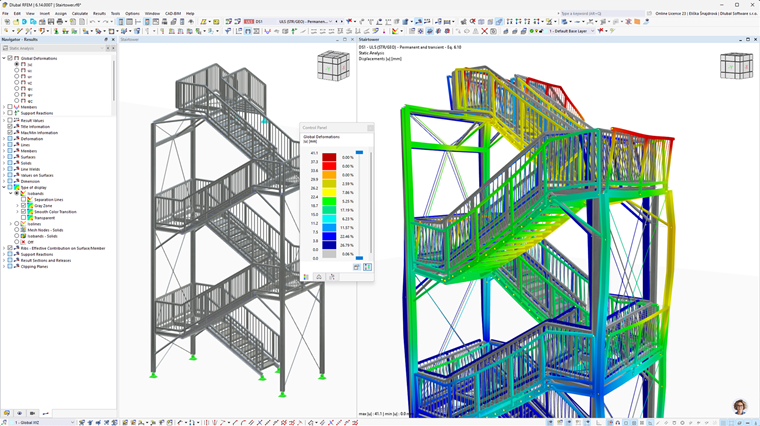

Modello 3D della torre del vano scala creato da Patrik Andel nel programma software RFEM.

Torre del vano scala di Patrik Andel

Carico, nonlinearità e valutazione

I due vincoli superiori sono modellati con nonlinearità che considera la possibilità di sollevamento della struttura senza ancoraggio. I carichi e le combinazioni di carico sono stati generati automaticamente utilizzando i generatori integrati. La valutazione è stata eseguita utilizzando gli add-on per l'analisi di stabilità e la verifica delle strutture in acciaio, mentre la ringhiera è stata valutata separatamente mediante calcolo manuale.

Tesi di laurea selezionata per il concorso Dlubal Talent ČVUT 2026

;
