Ocelová schodišťová věž – od detailu uložení po stabilitní posouzení

Studentský model ocelové schodišťové věže v programu RFEM zahrnující detailní řešení uložení schodišťových ramen, zábradlí a nelineárních podpor s posouzením dle Eurokódů.

Autor	Patrik Andel
Univerzita	ČVUT \| Fakulta stavební, Česká republika

Konstrukční řešení a modelování

Konstrukce ocelové schodišťové věže je tvořena schodišťovými rameny a vrchní mezipodestou jako samostatnými svařovanými dílci s vetknutím. Konce schodnic jsou uloženy jako klouby kolem globálních směrů. Zábradlí je zahrnuto do modelu pro přenos zatížení a vliv na tuhost konstrukce, přičemž sloupky zábradlí jsou kloubově uvolněny pouze kolem osy kolmé na rovinu zábradlí. Model zohledňuje vybrané excentricity a obsahuje ručně stanovené návrhové podpory pro posouzení MSÚ i MSP.

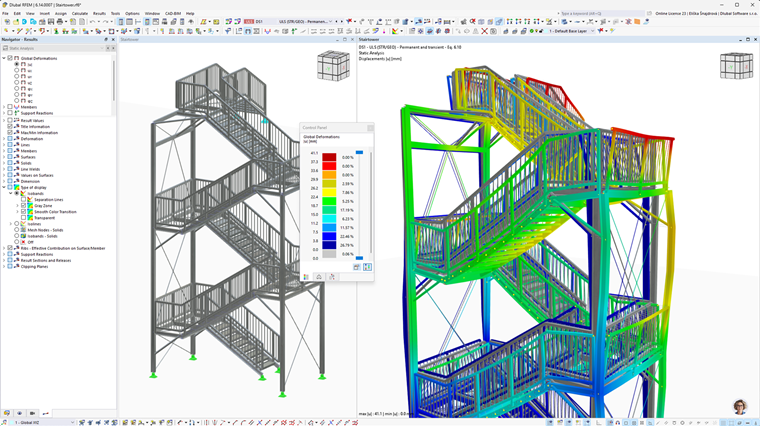

3D model schodišťové věže vytvořený Patrikem Andelem v programu RFEM.

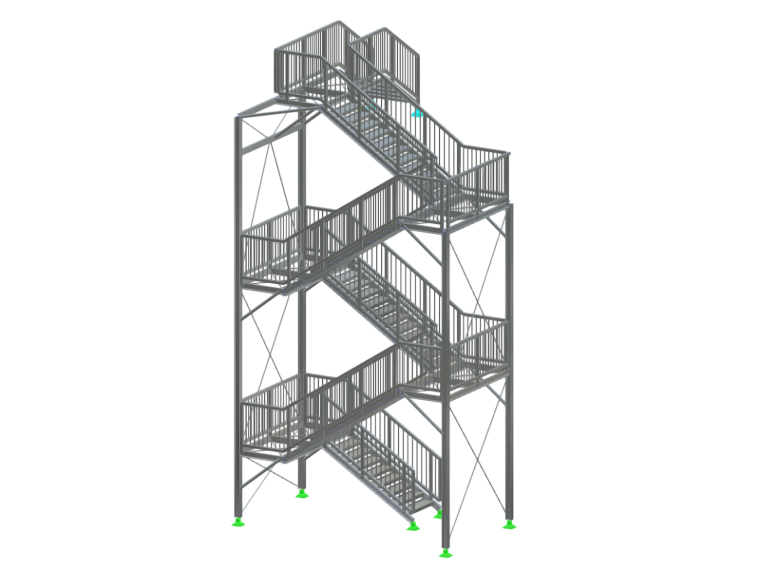

Schodišťová věž od Patrika Andela

Zatížení, nelinearita a posouzení

Horní dvě podpěry jsou modelovány s nelinearitou zohledňující možnost nadzvednutí konstrukce bez kotvení. Zatížení a kombinace byly generovány automaticky pomocí integrovaných generátorů. Posouzení bylo provedeno pomocí addonů pro stabilitní analýzu a posouzení ocelových konstrukcí, zatímco zábradlí bylo posouzeno samostatně ručním výpočtem.

Studentská práce zařazená v soutěži Dlubal Talent ČVUT 2026

;
