Torre de escada de aço – do detalhe do apoio à análise de estabilidade

Modelo estudantil de uma torre de escada de aço no Programa RFEM, incluindo uma solução detalhada do apoio dos lances de escada, guarda-corpos e apoios não lineares com avaliação de acordo com os Eurocódigos.

Autor	Patrik Andel
Universidade	ČVUT \| Faculdade Estrutural, República Checa

O autor do modelo "Torre de escadas" é Patrik Andel do Departamento de Estruturas de Aço e Madeira da ČVUT em Praga. O trabalho faz parte do Concurso Dlubal Talent.

O autor do modelo "Torre de escadas" é Patrik Andel do Departamento de Estruturas Metálicas e de Madeira da ČVUT em Praga. O trabalho faz parte do concurso Dlubal Talent.

Solução construtiva e modelação

A estrutura de aço da torre de escadas é constituída por lances de escadas e um patamar intermédio superior como componentes soldados independentes com restrição. As extremidades das longarinas são modeladas como articulações em torno das direções globais. O guarda-corpos está incluído no modelo para transferência de carga e influência na rigidez da estrutura, sendo os montantes do guarda-corpos articuladamente libertados apenas em torno do eixo perpendicular ao plano do guarda-corpos. O modelo considera excentricidades selecionadas e contém apoios de cálculo definidos manualmente para o dimensionamento ao ELU e ELS.

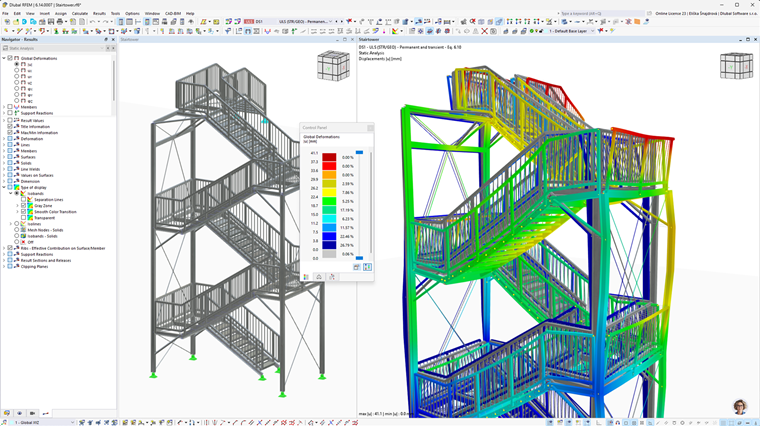

Modelo 3D de uma torre de escadas criado por Patrik Andel no software RFEM.

Torre de escadas por Patrik Andel

Cargas, não linearidade e dimensionamento

Os dois apoios superiores são modelados com não linearidade, considerando a possibilidade de levantamento da estrutura sem fixação. As cargas e combinações foram geradas automaticamente utilizando geradores integrados. O dimensionamento foi realizado com recurso aos módulos adicionais para análise de encurvadura e dimensionamento de aço, enquanto o guarda-corpos foi dimensionado separadamente através de cálculo manual.

Trabalho de estudante incluído no concurso Dlubal Talent ČVUT 2026

;
