Вопрос:

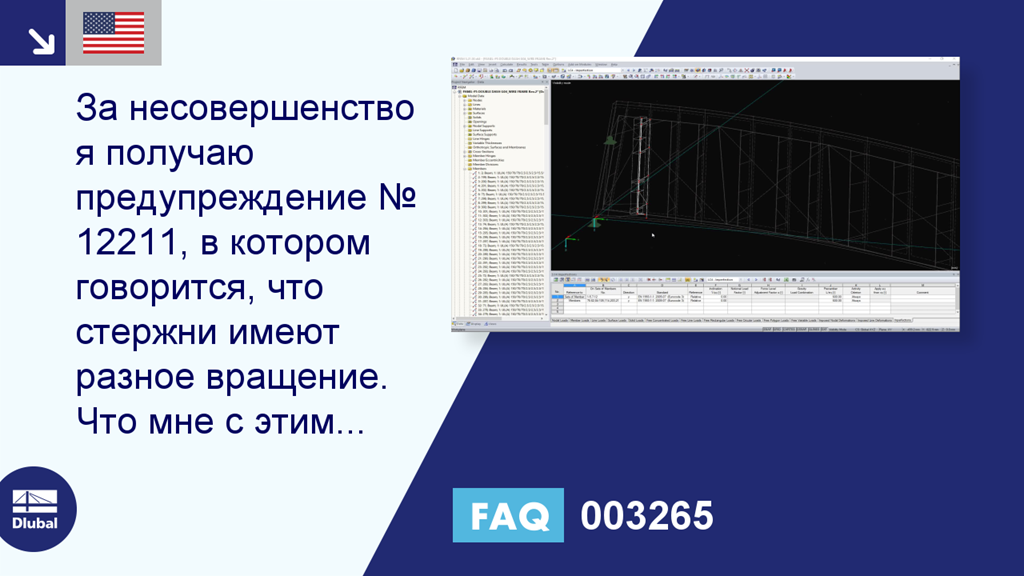

Из -за несовершенства я получаю предупреждение № 12211 о том, что стержни состоят из разных поворотов. Как это исправить?
Ответ:
Несовершенства применяются параллельно местной оси y или z стержня. При выборе набора стержней в качестве эталона для несовершенства, все стержни, содержащиеся в наборе стержней, должны иметь одинаковую ориентацию, а набор стержней должен быть прямым.
Чтобы проверить, все ли стержни параллельны друг другу, можно использовать функцию «Выбрать специальный» → «Стержни» → «Параллельно стержню». Для этого, пожалуйста, посмотрите видео.
Если стержень не параллелен, рекомендуется проверить координаты узлов и при необходимости выровнять их. При условии, что к узлам не присоединены никакие другие стержни, можно также просто потянуть конечные узлы непараллельного стержня друг к другу.
