Pregunta:

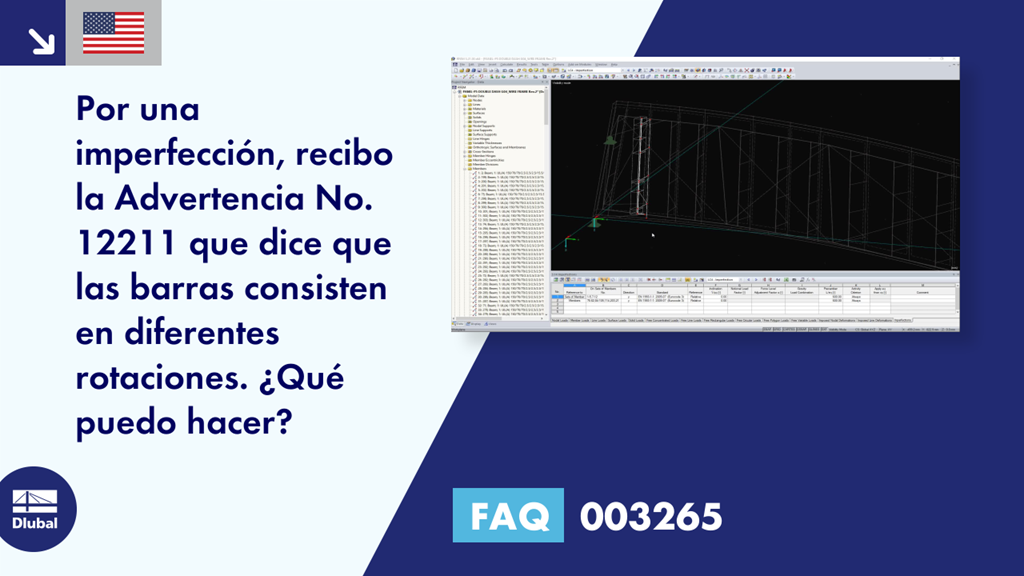

Por una imperfección, recibo la advertencia núm. 12211 que dice que las barras se componen de giros diferentes. ¿Qué puedo hacer?
Respuesta:
Las imperfecciones se aplican paralelas al eje y o al eje z local de una barra. Si selecciona un conjunto de barras como referencia para la imperfección, todas las barras contenidas en el conjunto de barras deben tener la misma orientación y el conjunto de barras debe ser recto.
Para comprobar si las barras son todas paralelas entre sí, puede usar la función "Seleccionar especial" → "Barra" → "Paralela a la barra". Para esto, mire el video.
Si la barra no es paralela, se recomienda comprobar las coordenadas de los nudos y alinearlos, si es necesario. Siempre que no haya otras barras conectadas a los nudos, también es posible tirar simplemente de los nudos extremos de la barra no paralela entre sí.
