Domanda:

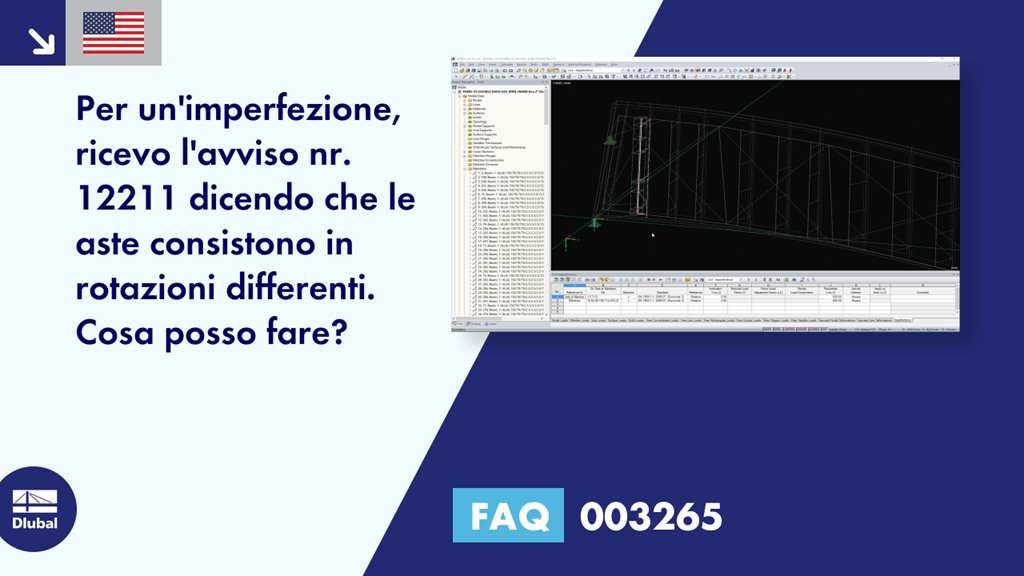

Per una imperfezione, ricevo l & # 39; avviso n. 12211 che dice che le aste sono costituite da rotazioni diverse. Cosa posso fare?
Risposta:
Le imperfezioni vengono applicate parallelamente all'asse locale y o all'asse z di un'asta. Se si seleziona un set di aste come riferimento per l'imperfezione, tutte le aste contenute nel set di aste dovrebbero avere lo stesso orientamento e il set di aste dovrebbe essere diritto.
Per verificare se le aste sono tutte parallele tra loro, è possibile utilizzare la funzione "Seleziona speciale" → "Aste" → "Parallela all'asta". Per questo, guarda il video.
Se l'asta non è parallela, si consiglia di controllare le coordinate dei nodi e di allinearle, se necessario. A condizione che non vi siano altre aste collegate ai nodi, è anche possibile tirare semplicemente i nodi finali dell'asta non parallela l'uno verso l'altro.
