Frage:

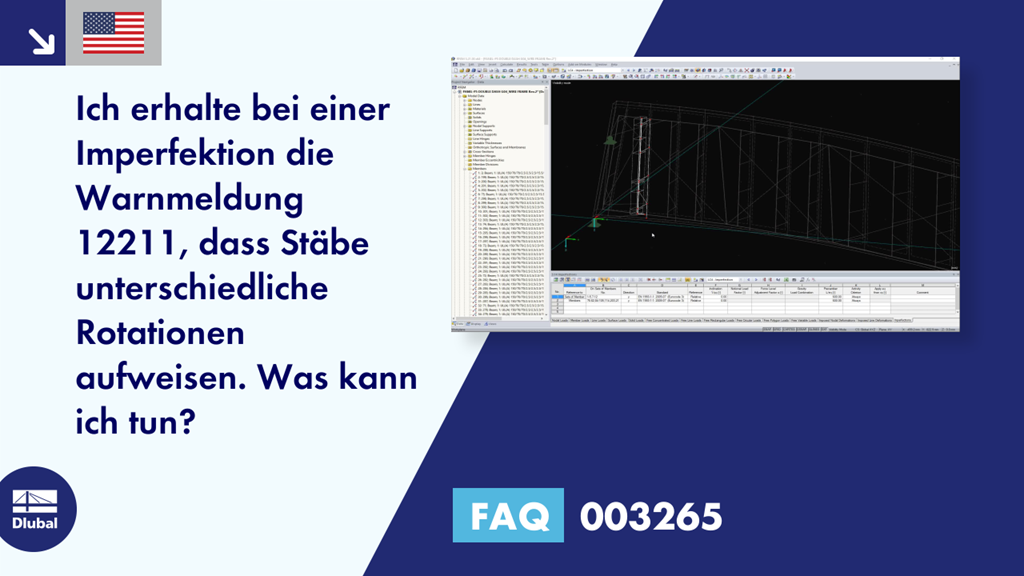

Ich erhalte bei einer Imperfektion die Warnmeldung 12211, dass Stäbe unterschiedliche Rotationen aufweisen. Was kann ich tun?
Antwort:
Imperfektionen werden parallel der lokalen y-Achse oder z-Achse eines Stabes aufgebracht. Wird als Bezug für die Imperfektion ein Stabsatz ausgewählt, sollten alle im Stabsatz enthaltenen Stäbe gleich ausgerichtet sein und der Stabsatz gerade sein.
Zum Prüfen, ob die Stäbe alle parallel zueinander liegen, kann man die Funktione "Selektieren Speziell " "Stäbe" "parallel zu Stab". nutzen. Sehen Sie sich dazu bitte das Video an.
Ist ein Stab nicht parallel, sollte man die Koordinaten der Knoten prüfen und gegebenenfalls ausrichten. Es ist auch möglich, sofern an den Knoten keine weiteren Stäbe angeschlossen sind, die Endknoten des nicht parallelen Stabes einfach aufeinander zu ziehen.
