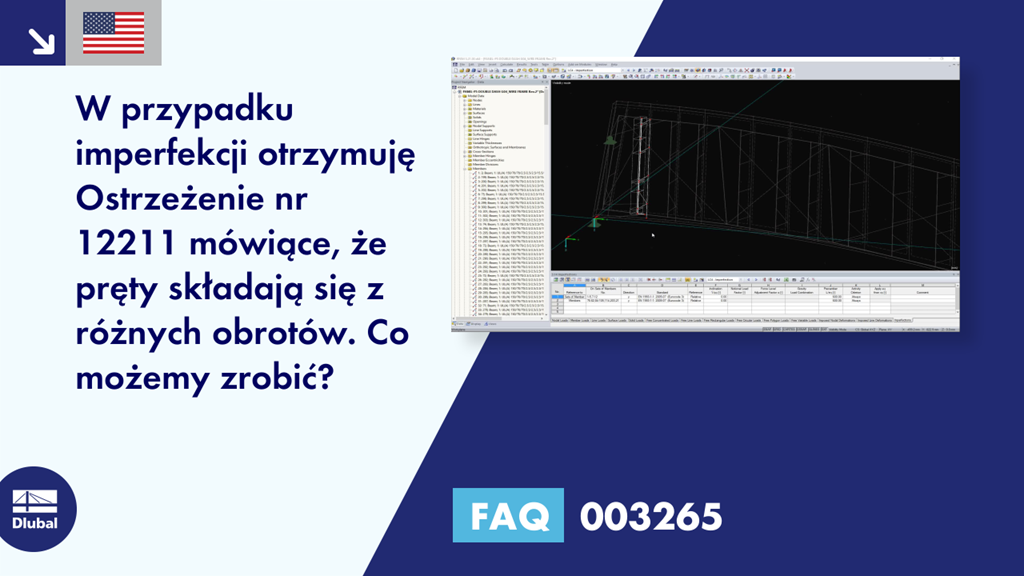

Pytanie:
W przypadku niedoskonałości otrzymuję Ostrzeżenie nr 12211, w którym mówi się, że pręty składają się z różnych obrotów. Co możemy zrobić?
Odpowiedź:
Imperfekcje są stosowane równolegle do lokalnej osi y lub osi z pręta. W przypadku wybrania zbioru prętów jako odniesienia dla imperfekcji wszystkie pręty zawarte w zbiorze powinny mieć tę samą orientację, a zbiór prętów powinien być prosty.
Aby sprawdzić, czy wszystkie pręty są względem siebie równoległe, można użyć funkcji „Wybierz specjalne” → „Pręty” → „Równolegle do pręta”. W tym celu obejrzyj wideo.
Jeżeli pręt nie jest równoległy, zaleca się sprawdzenie współrzędnych węzłów i wyrównanie ich w razie potrzeby. Zakładając, że nie ma innych prętów połączonych z węzłami, można również po prostu pociągnąć do siebie węzły końcowe nierównoległego pręta.
