Вопрос

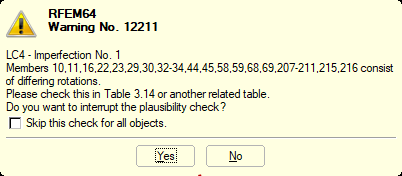

За несовершенство я получаю предупреждение № 12211, в котором говорится, что стержни имеют разное вращение. Что мне с этим делать?


Ответ:
Неровности применяются параллельно местной оси y или z стержня. Если вы выбираете набор стержней в качестве эталона для дефекта, все стержни, содержащиеся в наборе стержней, должны иметь одинаковую ориентацию, а набор стержней должен быть прямым.
Чтобы проверить, расположены ли стержни параллельно друг другу, выберите функции «Выбрать специальный» → «Элементы» → «Параллельно стержню».   Для этого посмотрите видео.
Если стержень не параллелен, рекомендуется проверить координаты узлов и при необходимости выровнять их. При условии, что к узлам не подключены никакие другие стержни, можно просто подтянуть концевые узлы непараллельного стержня друг к другу.
