问题:

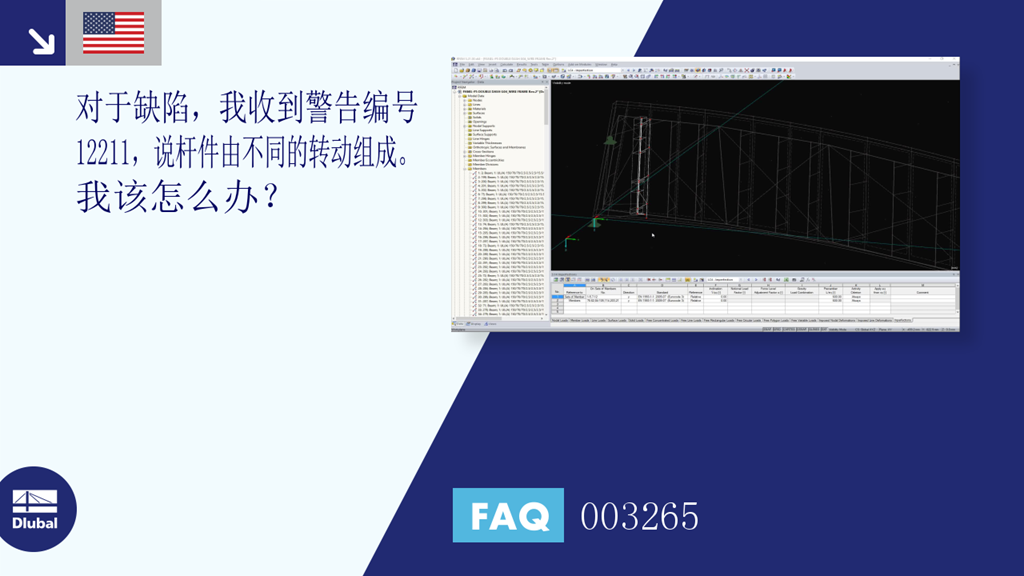

如果出现缺陷,我会收到第12211号警告,该杆件由不同的旋转组成。 该怎么办?
答案:
缺陷平行于杆件的局部y轴或z轴施加。 如果您为缺陷选择了多组杆件,那么包含在该多杆件中的所有杆件应该是相同的方向,并且这组杆件应该是直的。
要检查杆件是否全部平行,可以使用“选择特殊”→“杆件”→“平行于杆件”。 为此请观看视频。
如果杆件的根与杆件的对象不平行,建议检查节点的坐标并对齐。 如果节点上没有连接其他杆件,那么可以将非平行杆件的端部节点相互靠近拉动。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
