Dotaz:
Jak mohu modelovat dřevěný nosník s oboustranným vyztužením? (spojení)
Odpověď:
Vyztužení lze modelovat pomocí liniových uvolnění následovně:
- Vytvořte linii s plánovanými rozměry nosníku.
- Otevřete dialog "Upravit linii" a linii přiřaďte prut s průřezem plánované výztuže.
- Vytvořte '''nové liniové uvolnění''' v podsložce "Speciální objekty" kliknutím pravým tlačítkem myši.
- V dialogu, který se nyní otevře, je třeba nejdříve vybrat dříve vytvořenou linii a poté vytvořený prut (viz obrázek).
- Vytvořte nový '''typ liniového uvolnění''' a v dialogu zadejte příslušné podporové podmínky podle plánované výztuže a spojovacích prostředků.

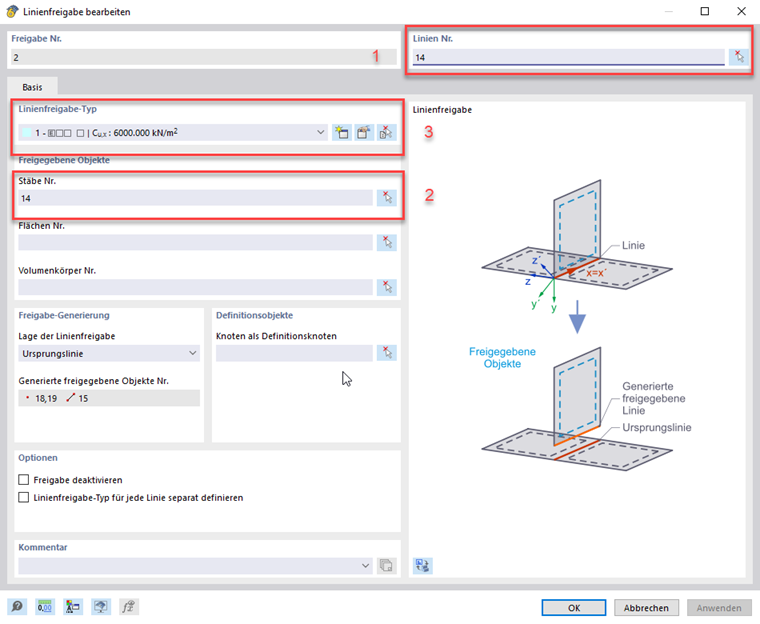

► obrázek | Vytvořte liniové uvolnění https://www.dlubal.com/cs/img/050014
- Vyberte původní linii a opakujte kroky 2-5 pro vytvoření druhé výztuže (u nesymetrických průřezů by měl být příslušný průřez uspořádán pod úhlem 180°).
- Přiřadit průřez hlavního nosníku původní linii.
- Nyní můžete výztužným nosníkům přiřadit příslušnou excentricitu.
Další možnost použití výztuže je popsána v následující FAQ:
K tématu poddajných dřevěných spojů najdete na našich webových stránkách článek:
