Pytanie:
Jak zamodelować belkę drewnianą z usztywnieniem po obu stronach? (styk)
Odpowiedź:
Usztywnienie można modelować za pomocą zwolnień liniowych w następujący sposób:
- Utwórz linię z zaplanowanymi wymiarami belki.
- Otworzyć okno dialogowe "Edytować linię" i przypisać do linii pręt z przekrojem planowanego zbrojenia.
- Utworzyć '''nowe zwolnienie liniowe''' w podfolderze 'Obiekty specjalne' poprzez kliknięcie prawym przyciskiem myszy.
- W otwartym w ten sposób oknie dialogowym można najpierw wybrać utworzoną wcześniej linię, a następnie utworzony pręt (patrz ilustracja).
- Utworzyć nowy '''typ zwolnienia liniowego''' i wprowadzić w oknie dialogowym odpowiednie warunki podparcia, zgodnie z planowanym zbrojeniem i łącznikami.

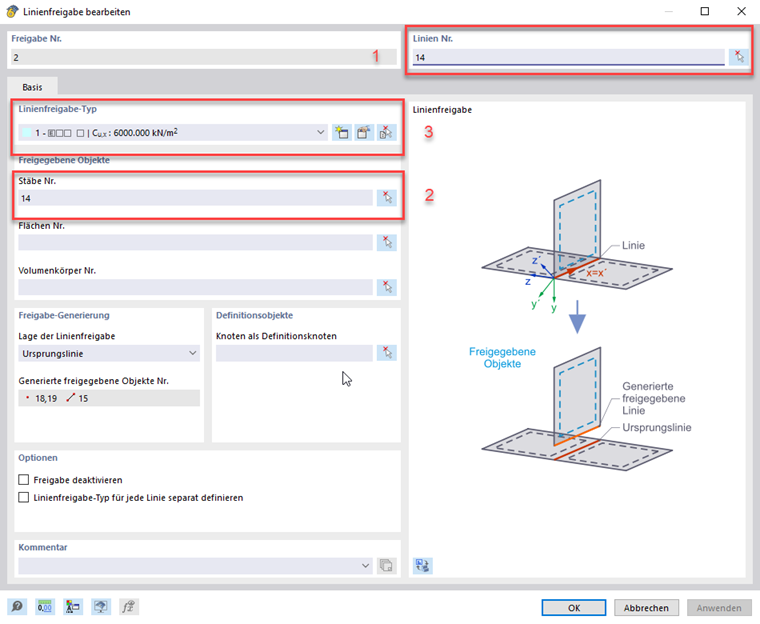

► obraz | Utwórz zwolnienie liniowe https://www.dlubal.com/pl/img/050014
- Wybrać pierwotną linię i powtórzyć kroki 2-5, aby utworzyć drugie zbrojenie (w przypadku przekrojów niesymetrycznych odpowiedni przekrój powinien być ustawiony pod kątem 180°).
- Przypisz przekrój podciągu do oryginalnej linii.
- Teraz można przypisać odpowiedni mimośród do belek zbrojeniowych.
Kolejna możliwość zastosowania zbrojenia jest opisana w poniższym FAQ:
Na naszej stronie internetowej można znaleźć artykuł na temat elastycznych połączeń drewnianych:
