问题：
如何对两侧加劲的木梁进行建模？ (Anlaschung)
答案：
Verstärkungen können über Linienfreigaben wie folgt modelliert werden:
- Erstellen Sie eine Linie mit geplanten Trägerabmessungen.
- Öffnen Sie den Dialog 'Linie bearbeiten' und ordnen Sie der Linie einen Stab mit dem Querschnitt der geplanten Verstärkung zu.
- Erstellen Sie im Unterordner 'Spezielle Objekte' mit einem Rechtsklick eine neue Linienfreigabe.

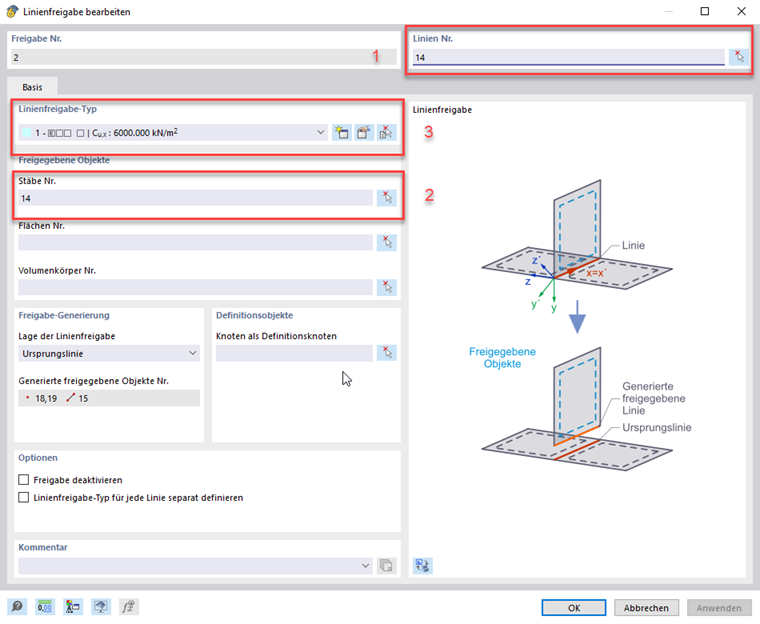

- Im nun geöffneten Dialog können Sie zunächst die zuvor erstellte Linie und dann den erstellten Stab selektieren (siehe Bild).
- Erstellen Sie einen neuen Linienfreigabetyp und geben Sie entsprechend Ihrer geplanten Verstärkung und Verbindungsmittel die passenden Lagerbedingungen im Dialog ein.
- Wählen Sie die Ursprungslinie aus und wiederholen Sie die Schritte 2-5, um eine zweite Verstärkung zu erstellen (bei unsymmetrischen Querschnitten sollte der entsprechende Querschnitt mit einem Winkel von 180° angeordnet werden).
- Weisen Sie den Querschnitt des Hauptträgers der Ursprungslinie zu.
- Sie können nun den Verstärkungsträgern eine entsprechende Exzentrizität zuordnen.
Eine weitere Möglichkeit, Verstärkungen anzubringen, finden Sie in der folgenden FAQ:
Zu dem Thema nachgiebige Holzverbindungen finden Sie ergänzend einen Beitrag auf unserer Website:
