FAQ 005494 | Comment modéliser une poutre en bois avec des raidisseurs des deux côtés ? (éclisses)

Question :
Comment modéliser une poutre en bois avec des raidisseurs des deux côtés ? (éclisses)

Réponse :
Les raidisseurs peuvent être modélisés à l'aide de libérations linéiques comme suit :

Créez une ligne avec les dimensions de poutre prévues.
Öffnen Sie den Dialog 'Linie bearbeiten' und ordnen Sie der Linie einen Stab mit dem Querschnitt der geplanten Verstärkung zu.
Erstellen Sie im Unterordner 'Spezielle Objekte' mit einem Rechtsklick eine neue Linienfreigabe.
Im nun geöffneten Dialog können Sie zunächst die zuvor erstellte Linie und dann den erstellten Stab selektieren (siehe Bild).
Erstellen Sie einen neuen Linienfreigabetyp und geben Sie entsprechend Ihrer geplanten Verstärkung und Verbindungsmittel die passenden Lagerbedingungen im Dialog ein.

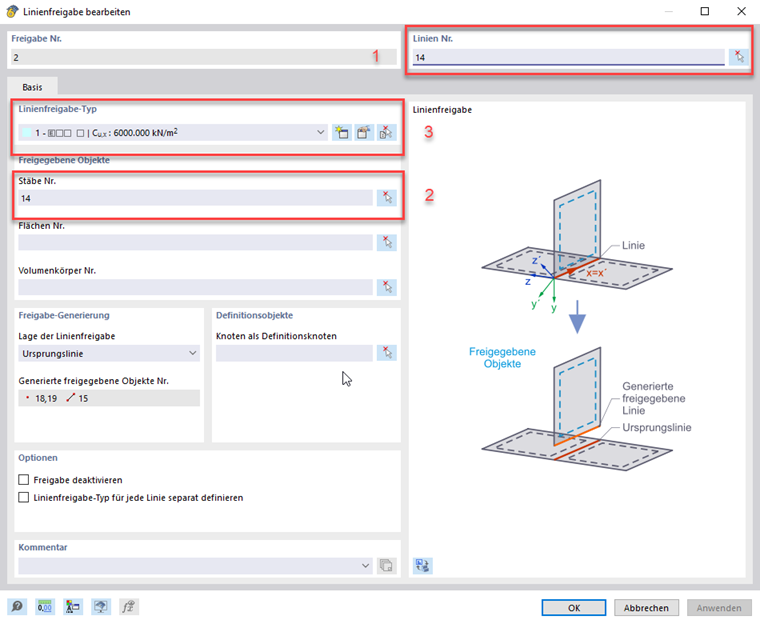

Créer une libération linéique

Wählen Sie die Ursprungslinie aus und wiederholen Sie die Schritte 2-5, um eine zweite Verstärkung zu erstellen (bei unsymmetrischen Querschnitten sollte der entsprechende Querschnitt mit einem Winkel von 180° angeordnet werden).
Weisen Sie den Querschnitt des Hauptträgers der Ursprungslinie zu.
Sie können nun den Verstärkungsträgern eine entsprechende Exzentrizität zuordnen.

Une autre possibilité pour appliquer les raidisseurs est décrite dans la FAQ suivante :

Un autre article sur les assemblages bois flexibles est disponible sur notre site Web :

;
