Pregunta:
¿Cómo puedo modelar una viga de madera con rigidización en ambos lados? (empalme)
Respuesta:
La rigidización se puede modelar utilizando liberaciones de línea de la siguiente manera:
- Cree una línea con las dimensiones planificadas de la viga.
- Abra el cuadro de diálogo "Editar línea" y asigne una barra con la sección de la armadura planificada a la línea.
- Cree una '''nueva liberación de línea''' en la subcarpeta "Objetos especiales" haciendo clic con el botón secundario.

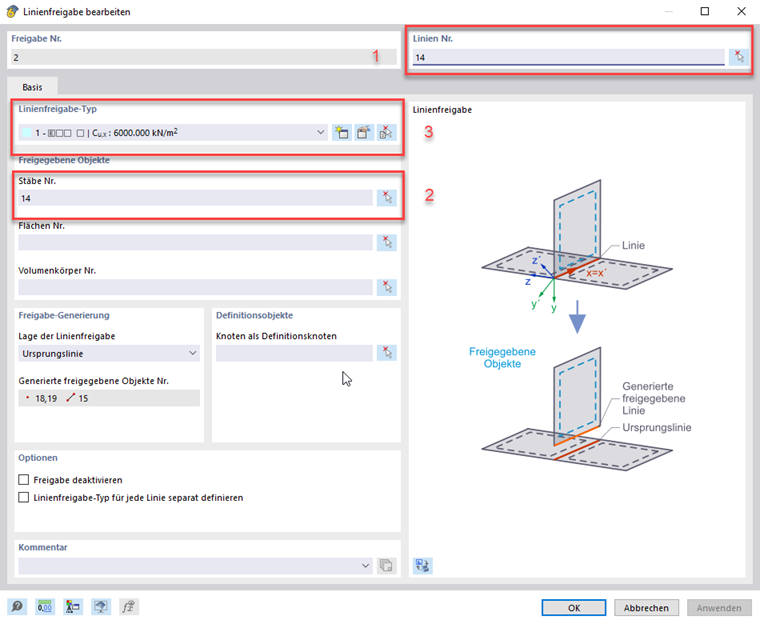

- En el cuadro de diálogo que se abre ahora, puede seleccionar primero la línea creada previamente y luego la barra creada (ver imagen).
- Cree un nuevo '''tipo de liberación de línea''' e introduzca las condiciones de apoyo apropiadas en el cuadro de diálogo según su armadura y medios de fijación planificados.
► imagen | Cree una liberación de línea https://www.dlubal.com/es/img/050014
- Seleccione la línea original y repita los pasos 2-5 para crear una segunda armadura (para secciones asimétricas, la sección correspondiente se debe disponer con un ángulo de 180°).
- Asigne la sección de la viga principal a la línea original.
- Ahora puede asignar la excentricidad correspondiente a las vigas de la armadura.
Otra opción para aplicar armaduras se describe en la siguiente FAQ:
Puede encontrar un artículo sobre el tema de las conexiones flexibles de madera en nuestra página web:
