Расчет фундаментов
Техническая статья
В RFEM 5 и RSTAB 8 можно рассчитывать фундаменты по EN 1992‑1‑1 и EN 1997‑1 в дополнительном модуле RF‑/FOUNDATION Pro.
Доступны следующие типы фундаментов:
- или стаканного фундамента с гладкими стенками подколонника
- фундамент стаканного типа с шероцховатыми стенами подколонника
- подошва фундамента
- блочный фундамент с шероховатыми стенами подколонника
На практике эти типы фундаментов охватывают большое количество расчетных целей.
Однако может случиться так, что вам потребуются другие фундаменты, формы которых отличаются от возможностей, представленных в RF-/FOUNDATION Pro. Для таких специальных расчетных целей программа RFEM и доступные дополнительные модули позволяют выполнить жизнеспособный и экономичный расчет. Это показано на примере фундамента, который не охвачен типами фундаментов, доступными в RF-/FOUNDATION Pro.
Рассмотрим следующий пример: Мы хотим рассчитать фундамент для решетчатой конструкции башни. Угловые стойки башни опираются на четыре основания, выступающие из бетонной плиты. Нагрузки задаются вручную с помощью опорных сил из расчета решетчатой конструкции башни. Отдельные сочетания нагрузок могут быть созданы программой RFEM или созданы вручную.
Для расчета фундаментной плиты используется модуль RF -CONCRETE Surfaces для расчета на изгиб и проверки ширины трещин. Подъемные основания можно рассчитать с помощью модуля RF -CONCRETE Members. Расчет на продавливание отдельных оснований плиты выполняется с помощью модуля RF -PUNCH. Геотехнические проверки можно выполнить вручную с помощью вывода существующего давления в подшипниках. В модуле RF -SOILIN можно ввести параметры грунта из протокола исследования грунта, чтобы определить коэффициенты основания и учесть их в расчетах в программе RFEM.

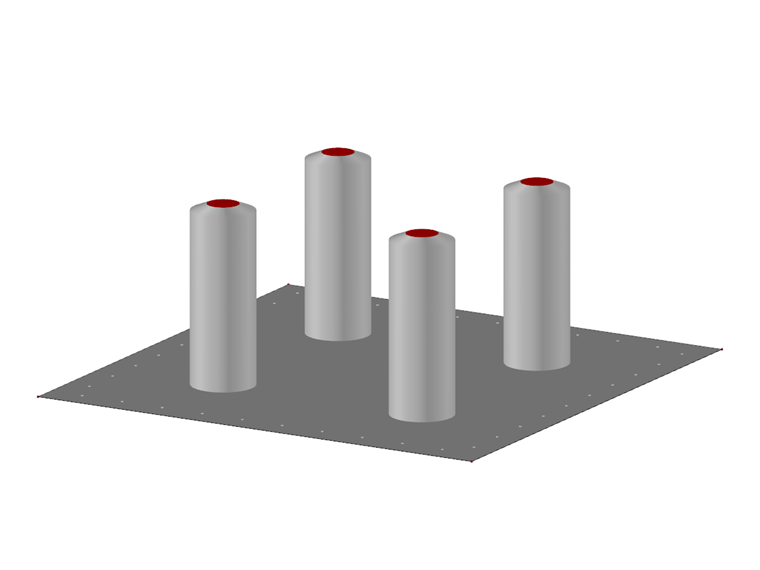

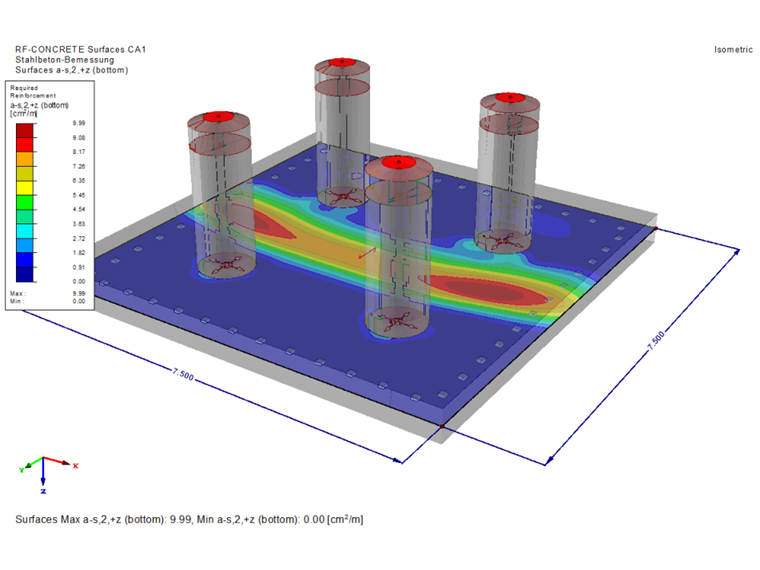

На изображении выше показан рендеринг смоделированной фундаментной плиты с поднимающимися компонентами, а также значения результатов для нижнего слоя изгибаемой арматуры.
