Posouzení základů

  • Databáze znalostí

Tipy & triky

V programech RFEM a RSTAB lze posuzovat základy podle EN 1992‑1‑1 a EN 1997‑1 v přídavném modulu RF-/FOUNDATION Pro.

K dispozici jsou následující typy základů:

  • Kalichový základ s hladkými stěnami kalicha
  • Kalichový základ se zdrsněnými stěnami kalicha
  • Základová patka
  • Blokový základ se zdrsněnými stěnami kalicha

V praxi se tyto typy základů používají pro konstrukce velmi často.

Může se ovšem stát, že bude třeba použít i jiné základy odlišných forem, než se nabízí v RF‑/FOUNDATION Pro. RFEM s příslušnými přídavnými moduly umožňuje provést praktický a hospodárný návrh i pro zvláštní konstrukce. To si ukážeme na příkladu základu, který nepokrývá nabídka typů základu v modulu RF‑/FOUNDATION Pro.

Příklad situace: Chceme navrhnout základ pro konstrukci příhradového stožáru. Nárožníky stožáru jsou umístěny na čtyřech základnách, které vyčnívají z betonové desky. Zatížení se stanoví ručně na základě podporových sil z návrhu konstrukce příhradového stožáru. Jednotlivé kombinace zatížení lze nechat vygenerovat buď v programu RFEM nebo je můžeme vytvořit ručně.

Pro návrh základové desky použijeme přídavný modul RF‑CONCRETE Surfaces, který provede posouzení na ohyb a kontrolu šířky trhlin. Čtyři vystupující základny lze posoudit v přídavném modulu RF‑CONCRETE Members. Posouzení jednotlivých základen na protlačení se provede v přídavném modulu RF‑PUNCH. Geotechnické posudky lze provést ručně na základě stanovených napětí v základové spáře. Parametry podloží zjištěné z posouzení geologických poměrů na staveništi lze zadat v modulu RF‑SOILIN pro stanovení součinitelů podloží a zohlednit při výpočtu v programu RFEM.

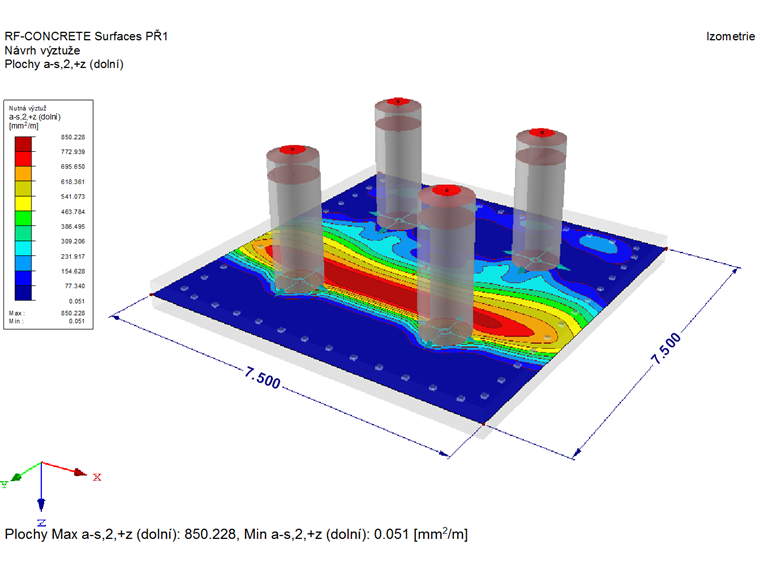

Na výše uvedeném obrázku vidíme renderovaný model základové desky s vystupujícími dílci a dále výsledné hodnoty pro spodní vrstvu ohybové výztuže.
