Dans RFEM 5 et RSTAB 8, vous pouvez calculer des fondations selon l'EN 1992-1-1 et l'EN 1997-1 dans le module additionnel RF-/FOUNDATION Pro.

Les types de fondations suivants sont disponibles:

  • fondation en encuvement à parois lisses
  • fondation en encuvement à parois rugueuses
  • Radier
  • fondation de bloc à parois rugueuses

Dans la pratique, ces types de fondations couvrent un grand nombre d'objectifs de calcul.

Il est cependant possible que vous ayez besoin d'autres fondations avec des formes différentes des options proposées dans RF-/FOUNDATION Pro. RFEM et les modules additionnels disponibles vous permettent d'effectuer des calculs viables et économiques. Cet exemple est illustré par un exemple de fondation qui n'est pas couverte par les types de fondation disponibles dans RF-/FOUNDATION Pro.

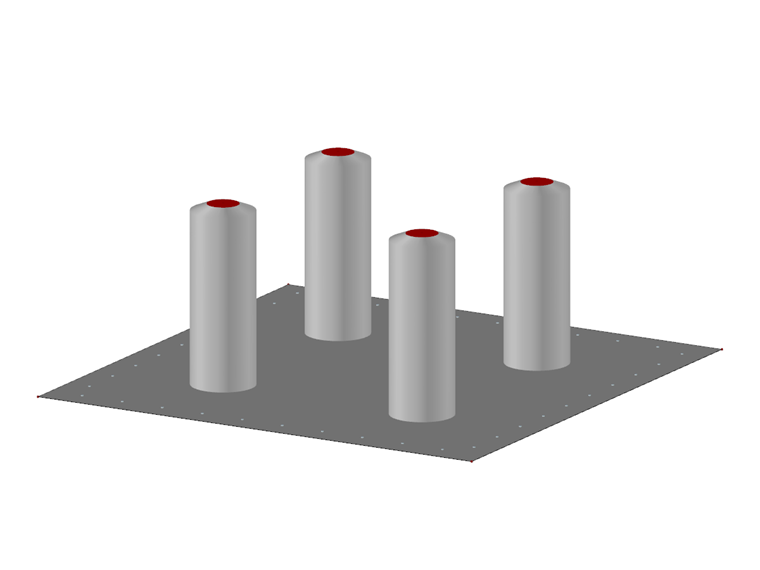

Prenons l'exemple de la situation suivante: Nous souhaitons concevoir les fondations d'une tour en treillis. Les poteaux de coin de la tour sont appliqués sur quatre bases qui dépassent d'une dalle de béton. Les charges sont définies manuellement par les forces d'appui issues du calcul de la structure du pylône en treillis. Les combinaisons de charges individuelles peuvent être générées par RFEM ou créées manuellement.

RF-CONCRETE Surfaces est utilisé pour le calcul de la flexion et le contrôle de la largeur des fissures. Les bases montantes peuvent être calculées avec RF-CONCRETE Members. Le calcul du cisaillement par poinçonnement des bases individuelles de la plaque est réalisé à l'aide du module RF-PUNCH. Les vérifications géotechniques peuvent être effectuées manuellement via la sortie de la pression porteuse existante. Avec le module RF-SOILIN, vous pouvez entrer les paramètres de sol d'un rapport d'étude de sol pour déterminer les coefficients de fondation et les considérer dans le calcul RFEM.

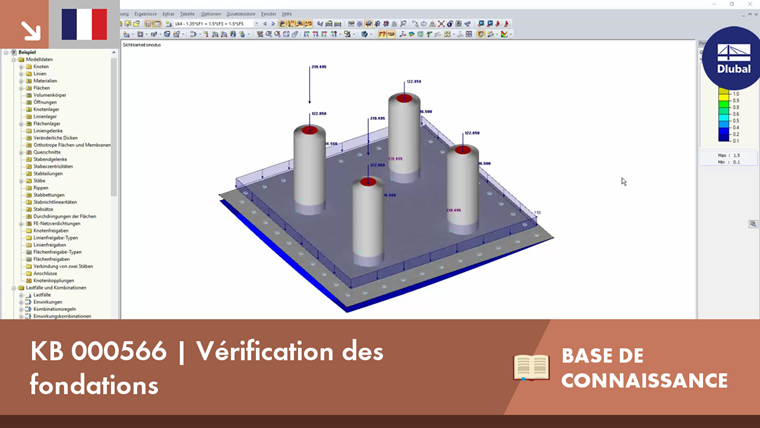

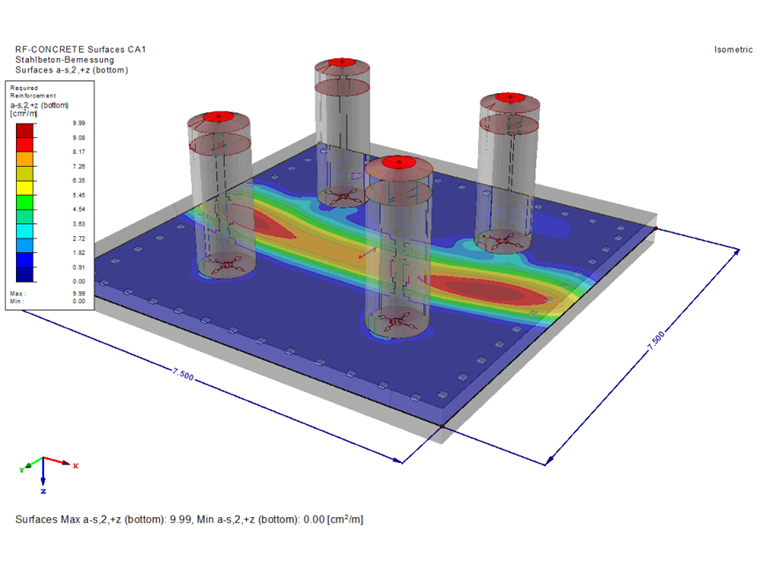

La figure ci-dessus montre le rendu de la dalle de fondation modélisée avec des composants ascendants, ainsi que les valeurs de résultat pour la couche inférieure de l'armature de flexion.
