Están disponibles los siguientes tipos de cimentaciones:
- cimentación en cáliz con las caras del cáliz lisas
- cimentación en cáliz con llaves en su superficie
- Losa de cimentación
- cimentación en bloque con llaves en su superficie
En la práctica, estos tipos de cimentaciones cubren un gran número de situaciones de cálculo.
Sin embargo, puede ser que se necesiten otras cimentaciones con formas diferentes a las opciones proporcionadas en RF-/FOUNDATION Pro. Para tales fines de cálculo especiales, RFEM y los módulos adicionales disponibles le permiten llevar a cabo un cálculo viable y económico. Aquí se muestra mediante un ejemplo de una fundación que no está incluída en los tipos de cimentación disponibles en RF-/FOUNDATION Pro.

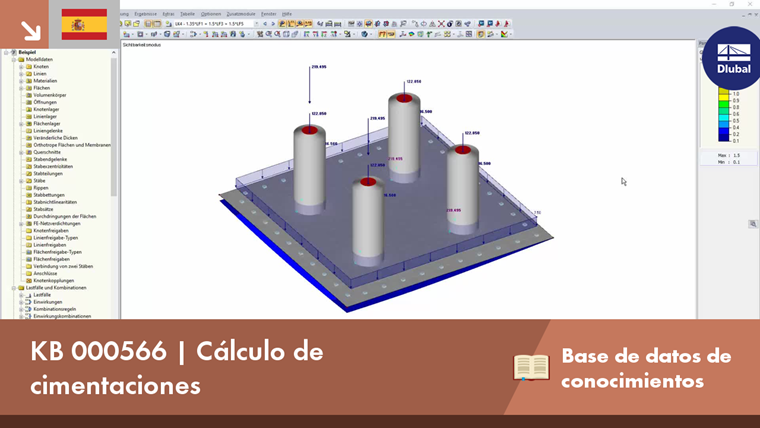

Se considera la siguiente situación como ejemplo: se quiere calcular una cimentación para una estructura de torre de celosía. Los postes de las esquinas de la torres se aplican a las cuatro bases que sobresalen de una losa de hormigón. Las cargas se especifican manualmente mediante fuerzas en los apoyos desde el cálculo de la estructura de la torre de celosía. Las combinaciones de carga individuales se pueden generar o bien con RFEM o manualmente.
Para el cálculo de la losa de cimentación, utilizamos RF-CONCRETE Surfaces para el cálculo de flexión y la comprobación del ancho de fisura. Las bases en aumento se pueden calcular con RF-CONCRETE Members. El cálculo de resistencia a punzonamiento de las bases individuales en las losas se lleva a cabo con el módulo RF-PUNCH. Las comprobaciones geotécnicas se pueden realizar manualmente por medio de la salida de la presión de suelo existente. Con el módulo RF-SOILIN, puede introducir los parámetros del suelo desde un informe de investigación del suelo para determinar los coeficientes de cimentación y considerarlos en el cálculo de RFEM.

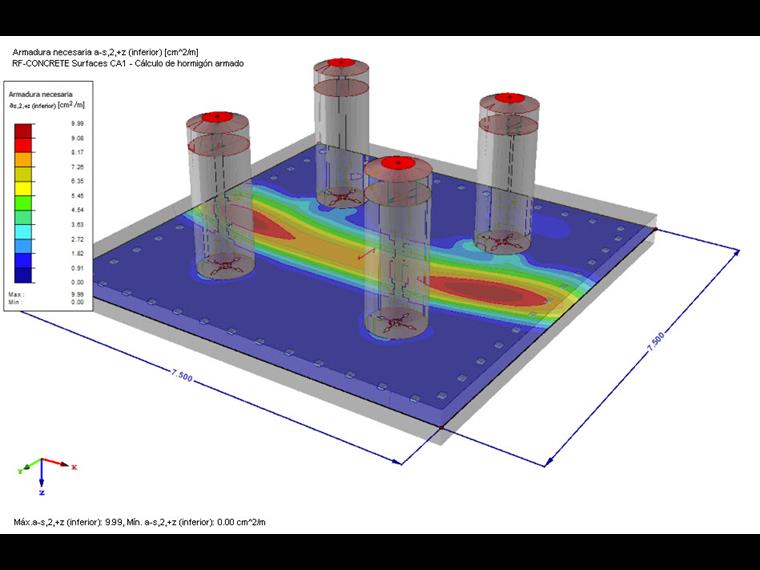

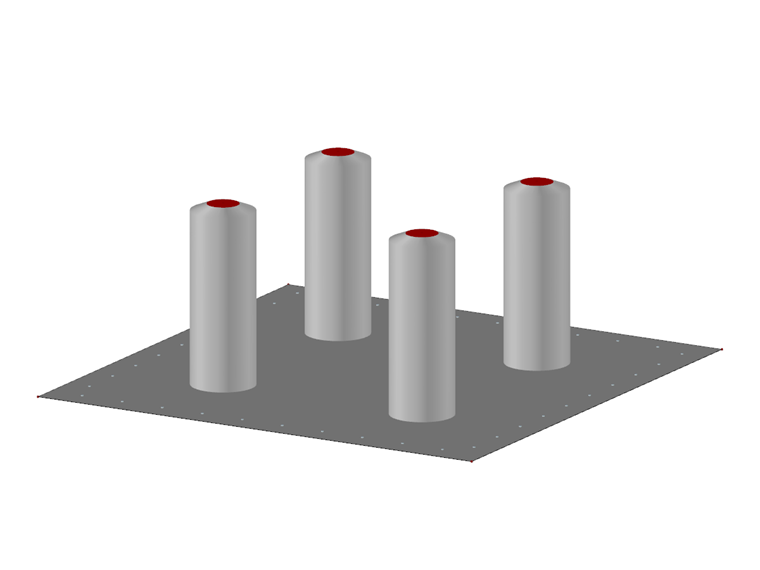

La imagen de arriba muestra el renderizado de la placa de cimentación modelada con componentes ascendentes, así como los valores de resultados para la capa inferior de la armadura de flexión.
