Dlubal RFEM 5 RSTAB 8 - Progettazione delle fondazioni con RFEM 5 e moduli aggiuntivi

In RFEM 5 e RSTAB 8, è possibile progettare fondazioni secondo EN 1992-1-1 e EN 1997-1 nel modulo aggiuntivo RF-/FOUNDATION Pro.

Sono disponibili i seguenti tipi di fondazioni:

  • fondazione a bicchiere con lati bicchiere lisci
  • fondazione a bicchiere con lati bicchiere ruvidi
  • Piastra di fondazione
  • fondazione a blocchi con lati ruvidi

In pratica, questi tipi di fondazioni coprono un gran numero di scopi di progettazione.

Può accadere, tuttavia, che tu abbia bisogno di altre fondazioni con forme che si discostano dalle opzioni fornite in RF-/FOUNDATION Pro. Per tali scopi di progettazione speciali, RFEM e i moduli aggiuntivi disponibili consentono di eseguire una progettazione praticabile ed economica. Questo è mostrato qui da un esempio di una fondazione che non è coperta dai tipi di fondazione disponibili in RF-/FOUNDATION Pro.

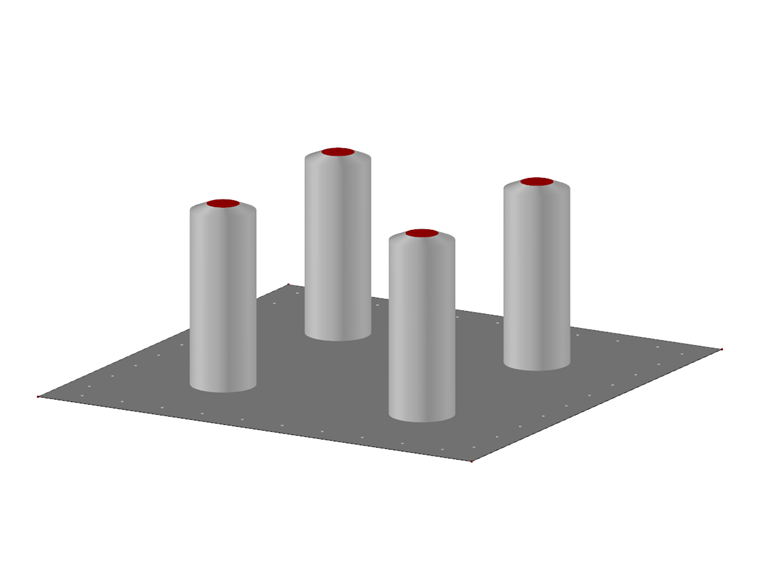

Considera la seguente situazione esemplare: Vogliamo progettare una fondazione per una struttura a traliccio. I pali d'angolo della torre sono applicati a quattro basi che sporgono da una soletta di cemento. I carichi sono specificati manualmente dalle forze vincolari dal progetto della struttura della torre reticolare. Le singole combinazioni di carico possono essere generate da RFEM o create manualmente.

Per la progettazione della piastra di fondazione, utilizziamo RF ‑ CONCRETE Surfaces per la verifica a flessione e il controllo dell'ampiezza delle fessure. Le basi ascendenti possono essere progettate con RF ‑ CONCRETE Members. La verifica a taglio -punzonamento delle singole basi sulla piastra viene eseguita con RF -PUNCH. I controlli geotecnici possono essere eseguiti manualmente tramite l'uscita della pressione del cuscinetto esistente. Con RF ‑ SOILIN, è possibile inserire i parametri del terreno da un rapporto di indagine sul terreno per determinare i coefficienti di fondazione e considerarli nel calcolo di RFEM.

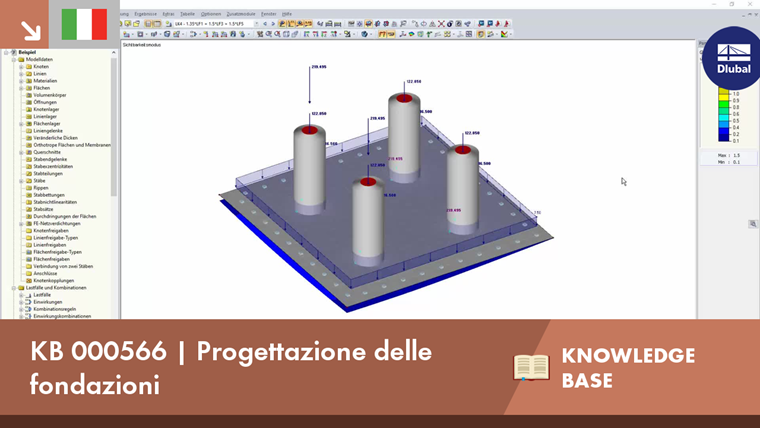

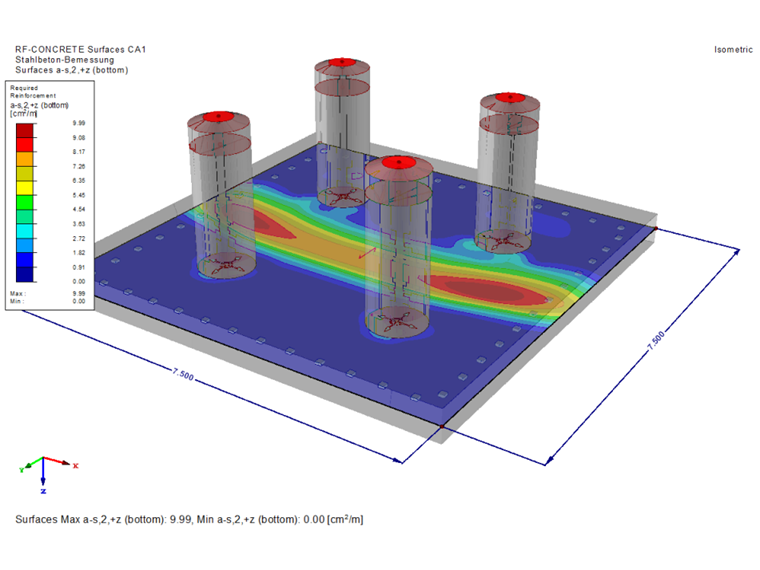

L'immagine sopra mostra il rendering della piastra di fondazione modellata con componenti ascendenti, nonché i valori dei risultati per lo strato inferiore dell'armatura a flessione.
