基础设计

在 RFEM 5 和 RSTAB 8 中,您可以在附加模块 RF‑/FOUNDATION Pro 中按照 EN 1992‑1‑1 和 EN 1997‑1 设计基础。

有以下几种类型的基础:

  • 光滑内壁的杯口基础
  • 杯口基础内壁粗糙
  • 基础板
  • 砌块基础设计,铲斗侧面粗糙

在实际使用中,这类地基可以满足大量的设计使用需求。

但是有可能发生,您需要的形式也不同于RF‑/FOUNDATION Pro中提供的选项的其他基础。 为了满足此类特殊的设计要求,RFEM和附加模块为您提供了一个可行的,经济的设计方案。 RF‑/FOUNDATION Pro中无法解决的地基类型无法解决的问题

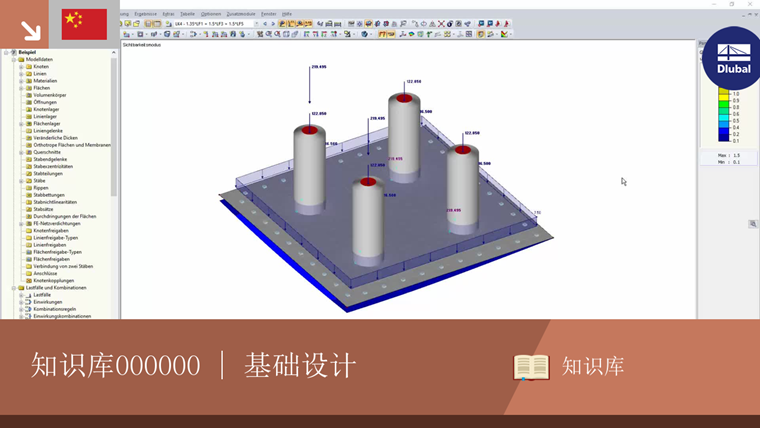

考虑下面的示例情况: 我们现在要设计格构式塔架结构的基础。 塔架的角钢柱支承在由混凝土板突出的四个基座上。 荷载是由桁架塔架结构设计中的支座反力手动确定的。 单个的荷载组合可以由RFEM生成也可以手动创建。

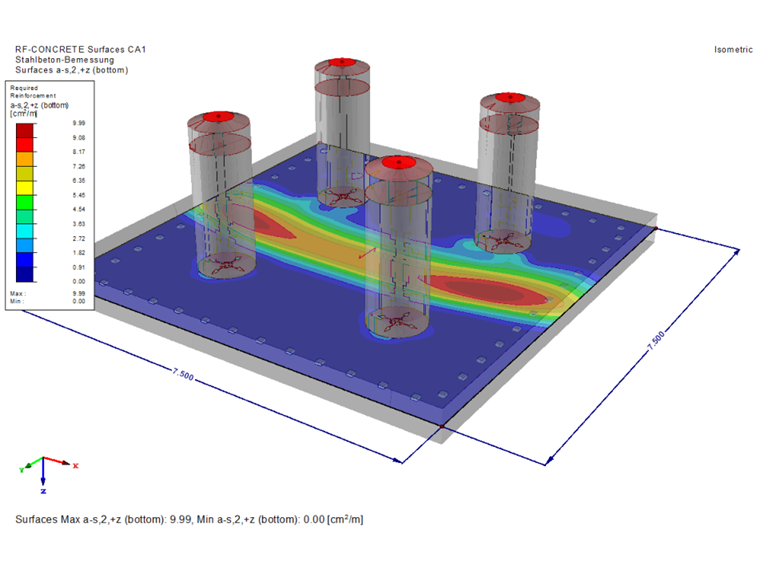

基础板的设计使用RF-CONCRETE Surfaces进行抗弯验算和抗裂验算。 可以使用RF-CONCRETE Members设计上升的基座。 使用RF-PUNCH在板上进行冲切设计。 进行岩土工程验算可以通过输出现有的支座压力来进行。 使用RF‑SOILIN,可以从土壤调查报告中输入土壤参数,以确定地基系数,并在RFEM计算中对其进行考虑。

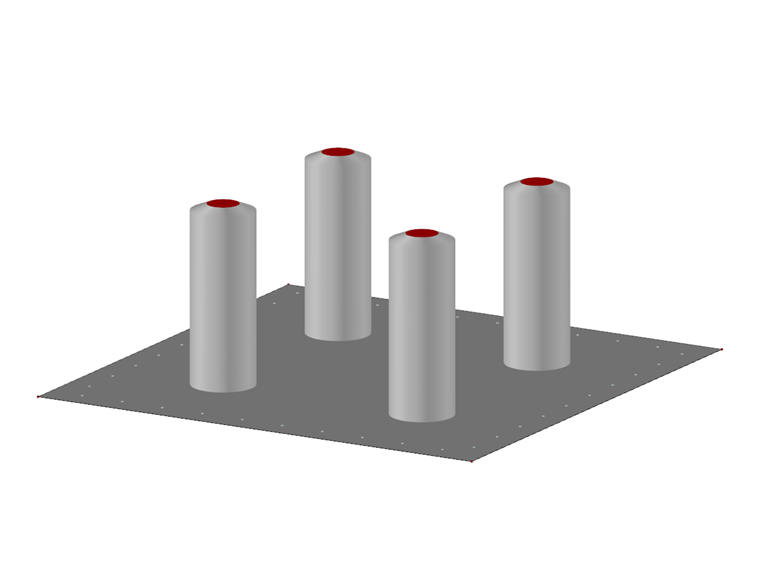

上图是建模的基础板上建模的立式构件的渲染结果。
