Dostępne są następujące typy fundamentów:
- fundament kielichowy z powierzchniami gładkimi
- fundament kielichowy z powierzchniami dyblowymi
- Płyta fundamentowa
- fundament blokowy z powierzchniami dyblowymi
W praktyce tego typu fundamenty mają zastosowanie do wielu celów projektowych.
Może się jednak zdarzyć, że potrzebne będą inne fundamenty o formach odbiegających od opcji przewidzianych w RF-/FOUNDATION Pro. W przypadku takich specjalnych celów obliczeniowych program RFEM i dostępne moduły dodatkowe umożliwiają przeprowadzanie opłacalnych obliczeń. Pokazuje to przykład fundamentu, który nie jest objęty typami fundamentów dostępnymi w RF-/FOUNDATION Pro.

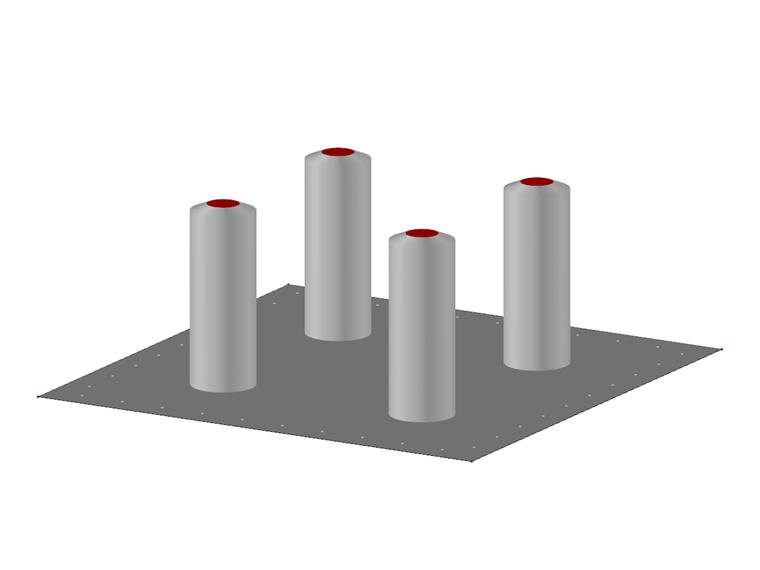

Rozważmy następującą przykładową sytuację: Chcemy zaprojektować fundament dla konstrukcji wieży kratowej. Narożne słupy wieży zamocowane są na czterech podstawach wystających z betonowej płyty. Obciążenia są określane ręcznie przez siły podporowe na podstawie obliczeń konstrukcji wieży kratowej. Poszczególne kombinacje obciążeń mogą być generowane przez program RFEM lub tworzone ręcznie.
Do wymiarowania płyty fundamentowej wykorzystujemy RF ‑ CONCRETE Surfaces do obliczeń na zginanie i sprawdzenia szerokości rys. Podnoszące się podstawy można wymiarować za pomocą prętów RF ‑ CONCRETE. Obliczenia na przebicie poszczególnych cokołów na płycie są przeprowadzane za pomocą modułu RF ‑ PUNCH. Kontrolę geotechniczną można przeprowadzić ręcznie na podstawie istniejącego nacisku na łożysko. Za pomocą modułu RF ‑ SOILIN można wprowadzić parametry gruntu z protokołu badania gruntu w celu określenia współczynników posadowienia i uwzględnienia ich w obliczeniach w programie RFEM.

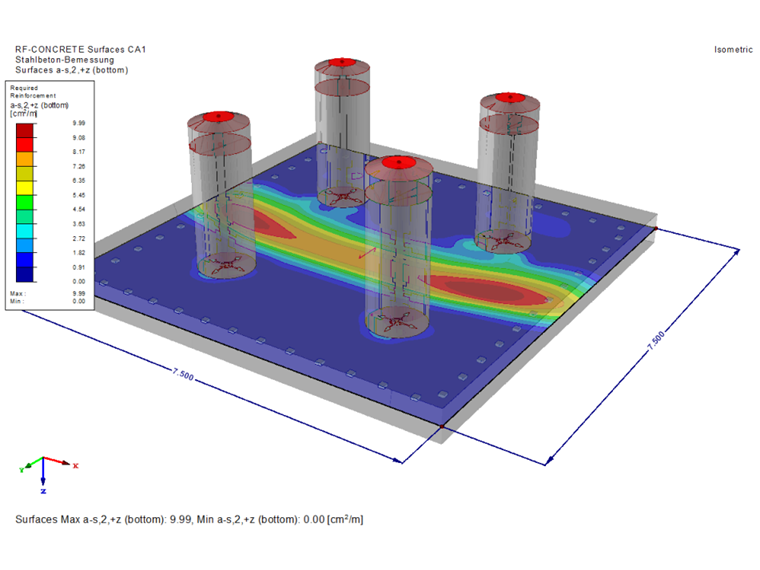

Powyższy rysunek przedstawia renderowanie zamodelowanej płyty fundamentowej wraz ze składowymi wznoszącymi się oraz wartościami wyników dla dolnej warstwy zbrojenia na zginanie.
